sylber DEVYL Bx 11 MTN - Modelos para Instalação Exterior

91
PORTUGUÊS
Modelos 11-13
103
81 81
91
F
E
Fig. 15
Modelos 17
89
80
Fig. 16

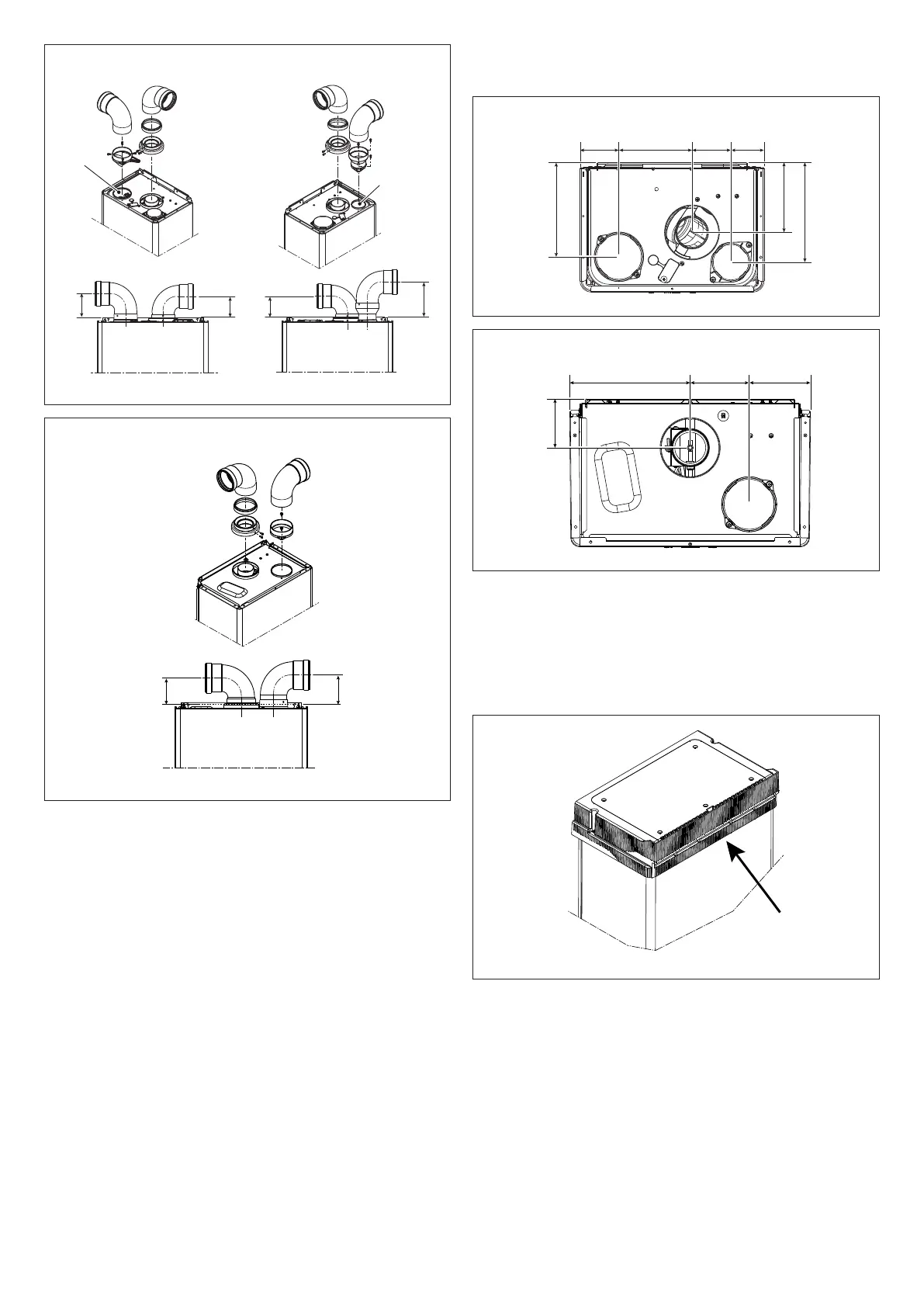

A figura ilustra a vista de cima do esquentador de água com as medidas
de referência para as distâncias da evacuação de fumos e da entrada de
ar comburente, em relação à placa de suporte do esquentador.
Modelos 11-13
72 135 72 61
174
120
184
Fig. 17
Modelos 17
200 98 102
81
Fig. 18
3.4.2 Modelos para instalação exterior
Para a evacuação dos produtos combustíveis, consulte a norma UNI
7129.
O aparelho é do tipo A2 e, por conseguinte, não possui condutas de eva
-
cuação de fumos e de aspiração do ar comburente.
Os
gases de combustão são expelidos diretamente para o ambiente pela
conduta de evacuação integrada.
Fig. 19
a
Evite inalar os gases de combustão.
a
Evite o contacto direto com os gases de combustão, uma vez que
podem atingir temperaturas muito elevadas e provocar queimadu-
ras.
a
Evite o contacto direto com a conduta de evacuação, uma vez que
pode atingir temperaturas muito elevadas e provocar queimaduras.
a
Para garantir a correta expulsão dos gases de combustão, é proi-
bido
obstruiroucobrir(aindaqueparcialmente)acondutadeeva-
cuação.
a
É proibido permanecer nas imediações do aparelho em funciona-
mento.
