5 MANTENIMIENTO
7
Para garantizar un funcionamiento correcto y duradero del aparato, haga
quelorevisepersonalcualicadocomomínimounavezalaño.
IMPORTANTE : antes de emprender cualquier tarea de limpieza, mante-
nimiento,
aperturaodesmontajedelospanelesdelcalentadordeagua,
apague el aparato cerrando la llave del gas.
Comprobar que no estén obstruidas las secciones de paso del humo del
intercambiador. Para limpiar los paneles externos, utilice un paño empa-
pado
enaguayjabón.
No utilizar disolventes,polvoniesponjasabrasivas.
No limpiar el aparato y/o sus componentes con sustancias fácilmente
inamables(ejemplo:gasolina,alcoholes,fuel,etc.).
b
Modelos para la instalación externa : en caso de que sea necesaria
una inspección o una limpieza del escape, abrir la tapa desenros-
cando los tornillos
A .
A

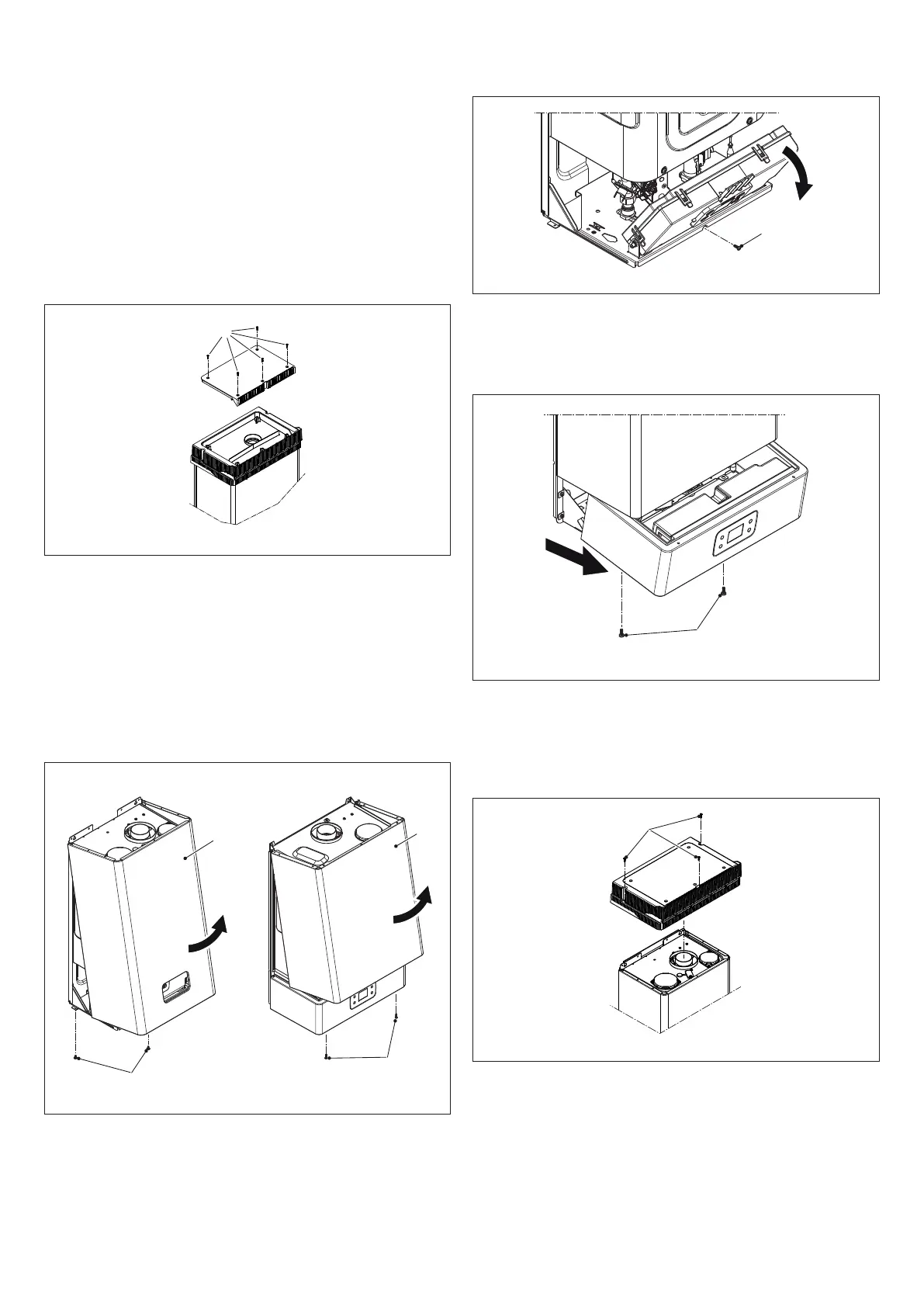

Fig. 39
6 DESMONTAJE DEL ARMAZÓN
6.1 Modelos para instalación interna
Para desmontar el armazón siga estos pasos:
- corte la alimentación eléctrica accionando el interruptor omnipolar
- quitar los dos tornillos
A
- desplace el armazón B hacia adelante
- mover el armazón
B hacia arriba, liberándolo de los ganchos superio-
res
Modelos 1
1-13 Modelos 17
A
B
B
A
Fig. 40
Modelos 11-13
Paraaccederalpaneldemandos,retirareltornillodejación
C y girarlo
hacia afuera
C
Fig. 41
Modelos 17
Para abrir el panel de mandos siga estos pasos:
- quitar los tornillos
C
- deslizar el panel de mandos hacia afuera y girarlo hasta la posición
de tope
C
Fig. 42
6.2 Modelos para la instalación externa
Para desmontar el armazón siga estos pasos:
- corte la alimentación eléctrica accionando el interruptor omnipolar
- quitar los tres tornillos
A del escape superior
- extraer el escape superior hacia arriba
A
Fig. 43
