sylber DEVYL Bx 11 MTN - Conexiones; Descripción del Aparato; Modelos para Instalación Interna

65
ESPAÑOL
2 DESCRIPCIÓN DEL APARATO
2.1 Elementos funcionales del aparato / Dimensiones totales y conexiones
2.1.1 Modelos para instalación interna
Modelos 11-13
127
237
60
118
340
ø60
74 74
ø100
642
4
5
6
7
8
9
11
10
12
3
2
1
Modelos 17
4
3
2
1
5
6
7
8
9
11
10
12
81
240
62
120
400
ø60
74 74
ø100
640
1 Termostato límite
2 Quemador
3 Sonda NTC
4 Ventilador
5 Evacuación humos
6 Presostato aire
7 Presión/depresión
8 Intercambiador
9 Electrodo de encendido/detección
10 Termostato quemador
11 Válvulagas
12 Flussostato de agua

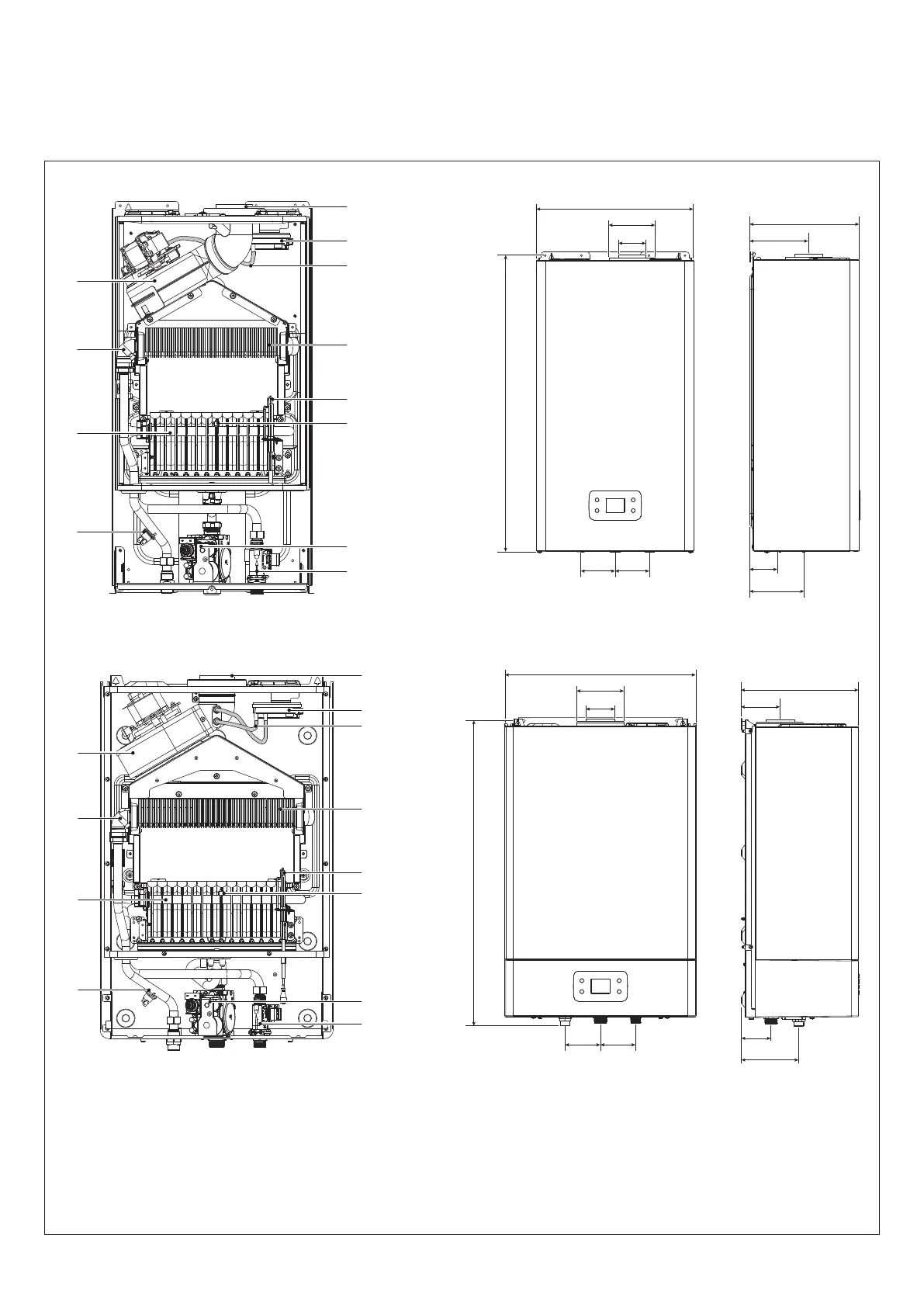

Fig. 1
