sylber DEVYL Bx 11 MTN - A Készülék Leírása; Beltéri Telepítési Modell; Csatlakozások

145
MAGYAR

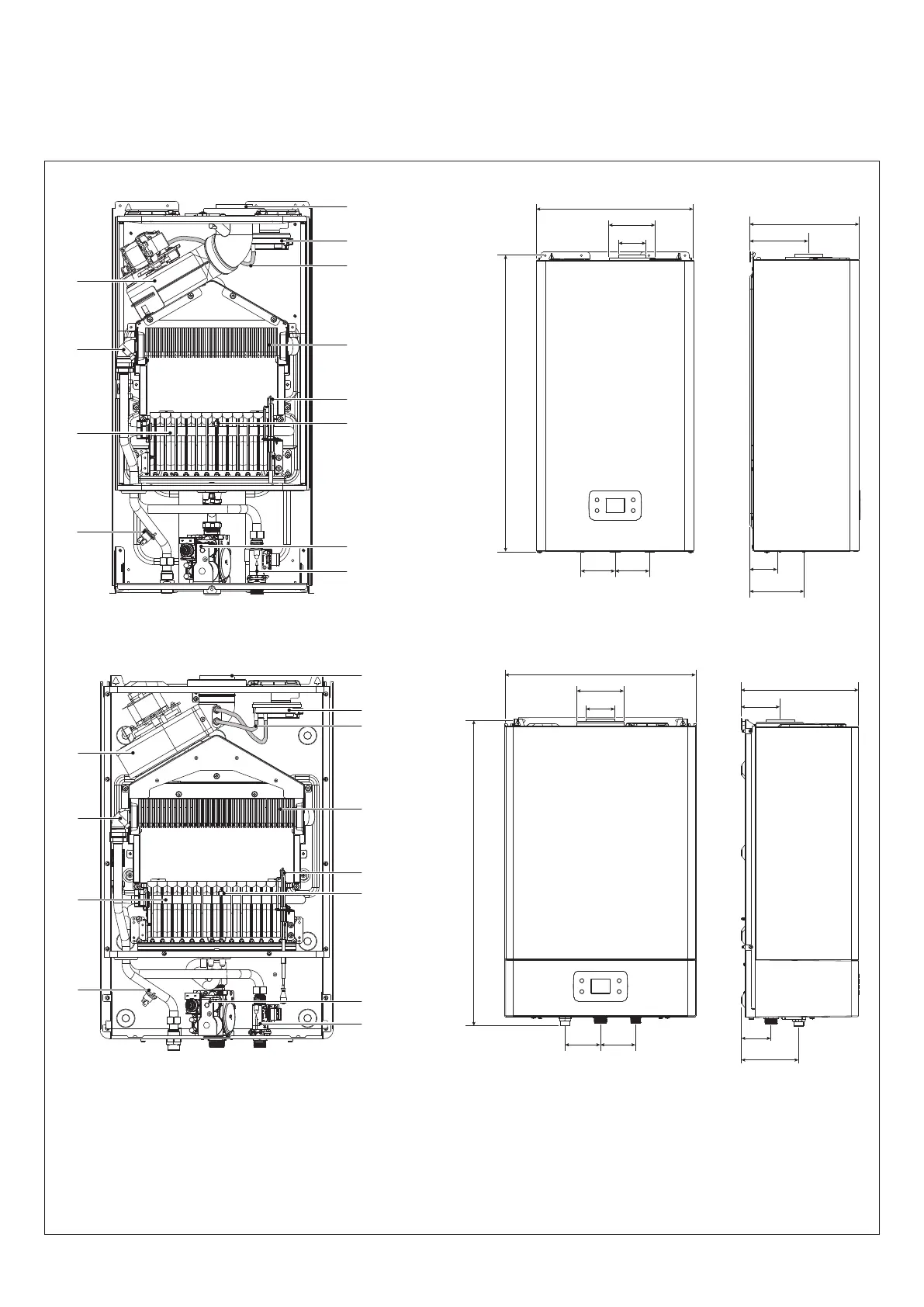

2 A KÉSZÜLÉK LEÍRÁSA
2.1 A készülék funkcionális elemei / Helyigények és csatlakozások
2.1.1 Beltéri telepítési modell
11-13 modellek
127
237
60
118
340
ø60
74 74
ø100
642
4
5
6
7
8
9
11
10
12
3
2
1
17 modellek
4
3
2
1
5
6
7
8
9
11
10
12
81
240
62
120
400
ø60
74 74
ø100
640
1 Határoló termosztát
2 Égő
3 NTC szonda
4 Ventilátor
5 Füstgázelvezető
6 Levegőpresszosztát
7 Nyomás/alacsony nyomás
8 Hőcserélő
9 Lángőr-/gyújtóelektróda
10 Égőfejtermosztát
11 Gázszelep
12 Vízáramlás-érzékelő
ábra 1
