sylber DEVYL Bx 11 MTN - Acceso A La Tarjeta Electrónica Y De Modulación

80
ESPAÑOL

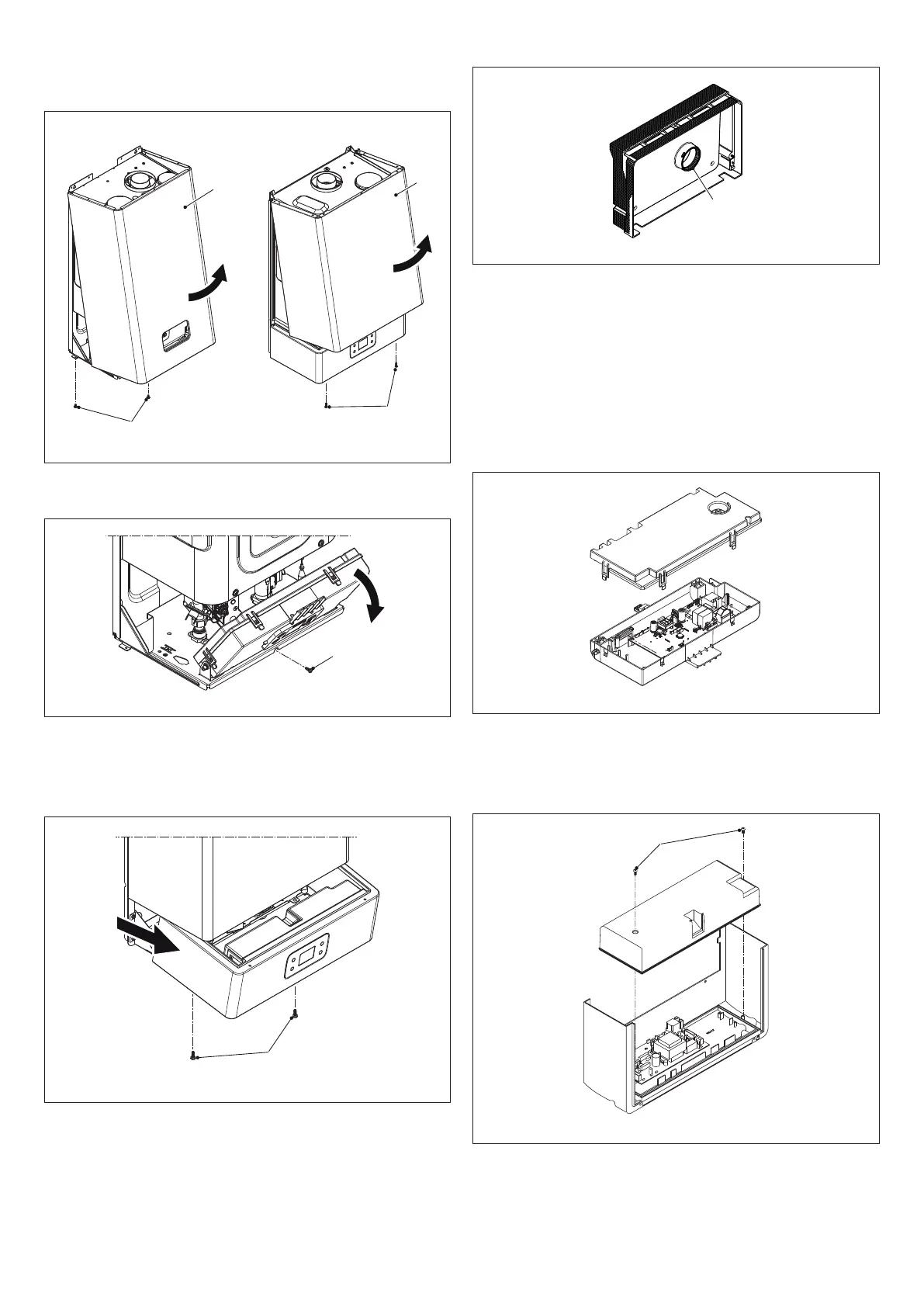

- quitar los dos tornillos B
- desplazar el armazón C hacia adelante
- mover el armazón
C hacia arriba, liberándolo de los ganchos superio-
res
Modelos 1
1-13 Modelos 17
B
C
C
B
Fig. 44
Modelos 11-13
Paraaccederalpaneldemandos,retirareltornillodejación
D y girarlo
D
Fig. 45
Modelos 17
Para abrir el panel de mandos siga estos pasos:
- quitar los tornillos
C
- deslizar el panel de mandos hacia afuera y girarlo hasta la posición
de tope
D
Fig. 46
Alnalizarlasoperacionesdescritasconanterioridad,volveramontar
todo, interviniendo en sentido contrario.
b
Lajunta F siempredebeestarensualojamientooriginal.
F
Fig. 47
6.3 Acceso a la tarjeta electrónica y de
modulación
b
Antes de intervenir en el aparato, desconecte la alimentación eléc-
trica mediante el interruptor omnipolar instalado en la línea eléctri-
ca de alimentación.
Modelos 1
1-13
- Para acceder al equipo electrónico, desmontar el armazón y abrir el
panel de mandos
- desengancharlatapayaccederalatarjeta.
Fig. 48
Modelos 17
- Para acceder al equipo electrónico, desmontar el armazón y extraer el
panel de mandos
- quitar los dos tornillos
G
- quitarlatapayaccederalatarjeta.
G
Fig. 49
