sylber DEVYL Bx 11 MTN - Evacuación de Los Productos de la Combustión; Modelos para Instalación Interna

70
ESPAÑOL
3.4 Evacuación de los productos de la
combustión
3.4.1 Modelos para instalación interna
Para la evacuación de los productos combustibles consultar la norma-
tiva UNI 7129-7131. El calentador de agua no incluye de serie el kit de
evacuación
de humos/aspiración de aire, porque se pueden utilizar los
accesorios para aparatos de cámara estanca y tiro forzado que resulten
más adecuados para las características de la instalación.
Para la extracción de los humos y el reabastecimiento del aire combu
-
rente del calentador de agua utilice tuberías originales u otras de iguales
características
concerticadoCEyasegúresedequelaconexiónsea
correctadeacuerdoconlasinstruccionesqueseadjuntanalosacceso
-
rios para humos.
A
una sola chimenea se pueden conectar varios aparatos con la condi-
ción de que todos sean del tipo de cámara estanca.
El
calentadordeaguaesunaparatodetipoC(decámaraestanca)y,por
lo tanto, debe disponer de una conexión segura al conducto de evacua
-
ción de humos y al de aspiración del aire comburente, que desembocan
en el exterior y sin los cuales el aparato no puede funcionar
.
INSTALACIÓN "FORZADA ABIERTA" (TIPO B22-B52)
El conducto de evacuación de los humos se puede orientar en la direc-
ción más adecuada según las necesidades de la instalación.
Para la instalación, seguir las instrucciones suministradas con los kit.
En
estaconguración,elaparatoseconectaalconductodeevacuación
de humos de Ø 80 mm mediante un adaptador de Ø 60-80 mm (Fig.13).
b
Enestaconguración,elairecomburentesetomadellocaldeins-
talación del aparato, que debe ser un local técnico adecuado y
provisto de aireación.
b
Los conductos de evacuación de humos no aislados son potencia-
les fuentes de peligro.
b
La tabla indica las longitudes rectilíneas admitidas.
Modelo
Longitud máxima
Ø 80 mm (m)
Pérdidas de carga (m)
curva 45° curva 90°
11 - 13 15 1,2 1,7
Modelos 11-13 Modelos 17

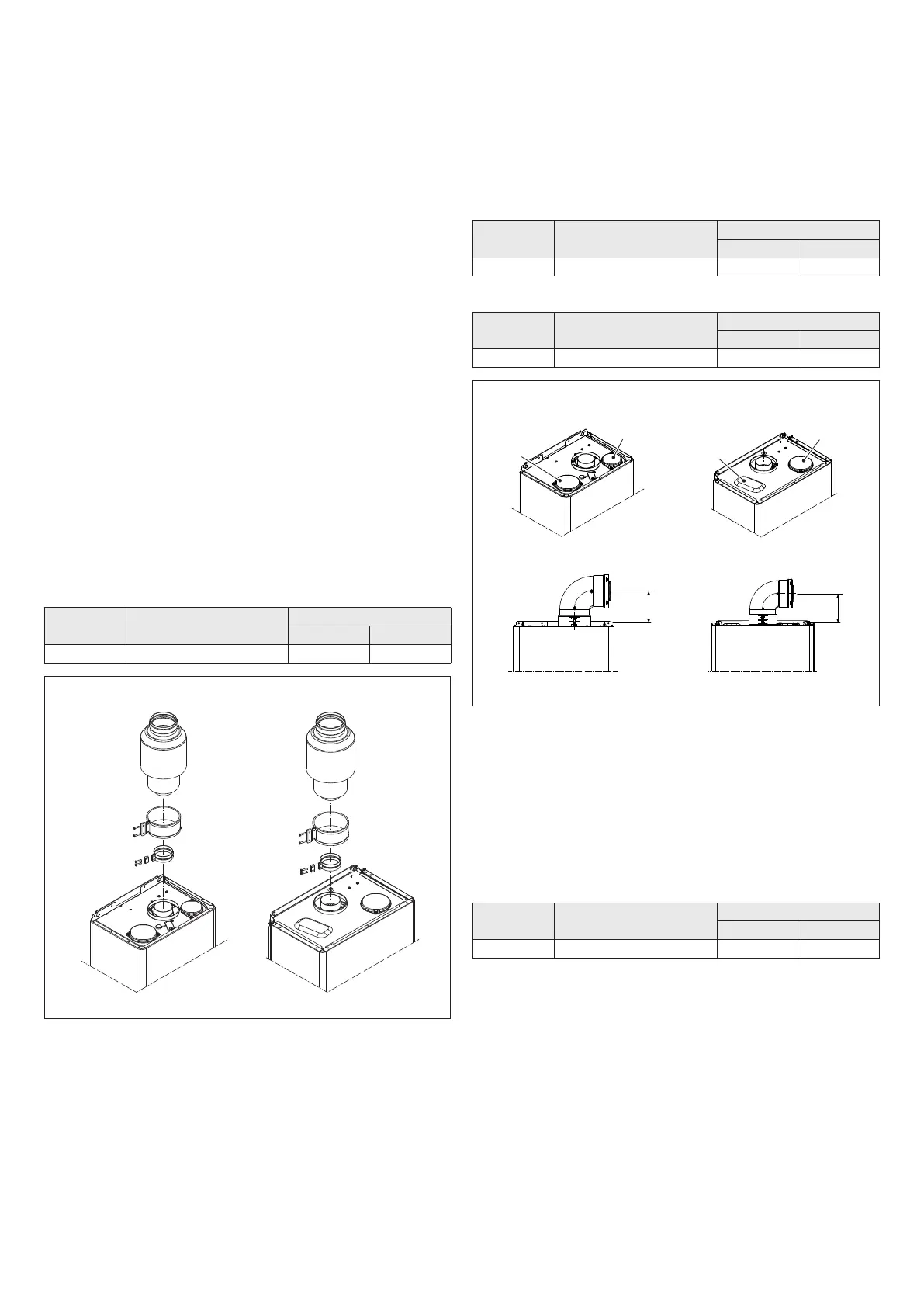

Fig. 13
SALIDAS COAXIALES (Ø 60-100)
El calentador de agua se suministra para ser conectado a conductos de
evacuación/aspiración coaxiales y con apertura para la aspiración de aire
(
D )cerrada(Fig.14).
Las salidas coaxiales pueden orientarse en la dirección más adecuada
para los requisitos del local, respetando las longitudes indicadas en la
tabla.
Para la instalación, seguir las instrucciones suministradas con el kit.
b
La tabla indica las longitudes rectilíneas admitidas.
Horizontal
Modelo
Longitud máxima
Ø 60-100 mm (m)
Pérdidas de carga (m)
curva 45° curva 90°
11 - 13 3,5 1 1,5
Vertical
Modelo
Longitud máxima
Ø 60-100 mm (m)
Pérdidas de carga (m)
curva 45° curva 90°
11 - 13 4,5 1 1,5
Modelos 11-13 Modelos 17
112
117
D
D
D
D
Fig. 14
SALIDAS DESDOBLADAS (Ø 80)
Los conductos de evacuación desdoblados se pueden orientar en la di-
rección más adecuada dependiendo de las exigencias del local.
Para el conducto de aspiración del aire comburente debe escogerse una
de las dos entradas (
E y F ):quiteeltapóndecierrejadoconlostornillos
yutiliceeladaptadorespecícoparalaentradaseleccionada.
El adaptador de la entrada de aire Ø 80 (
E )debeorientarsecorrectamen-
te,
porlotanto,selodebejarconlostornillosapropiados,paraquela
aletadeposicionamientonointereraconlacubierta.
b
La tabla indica las longitudes rectilíneas admitidas.
Modelo
Longitud máxima
Ø 80 mm (m)
Pérdidas de carga (m)
curva 45° curva 90°
11 - 13 15+15 1,2 1,7
