- Togliereilcappucciodiprotezione(2)
- Aprire un rubinetto dell’acqua alla massima portata, portare al valore
massimo il selettore di temperatura e alimentare elettricamente lo scal
-
dabagno
1
5
2
3
4

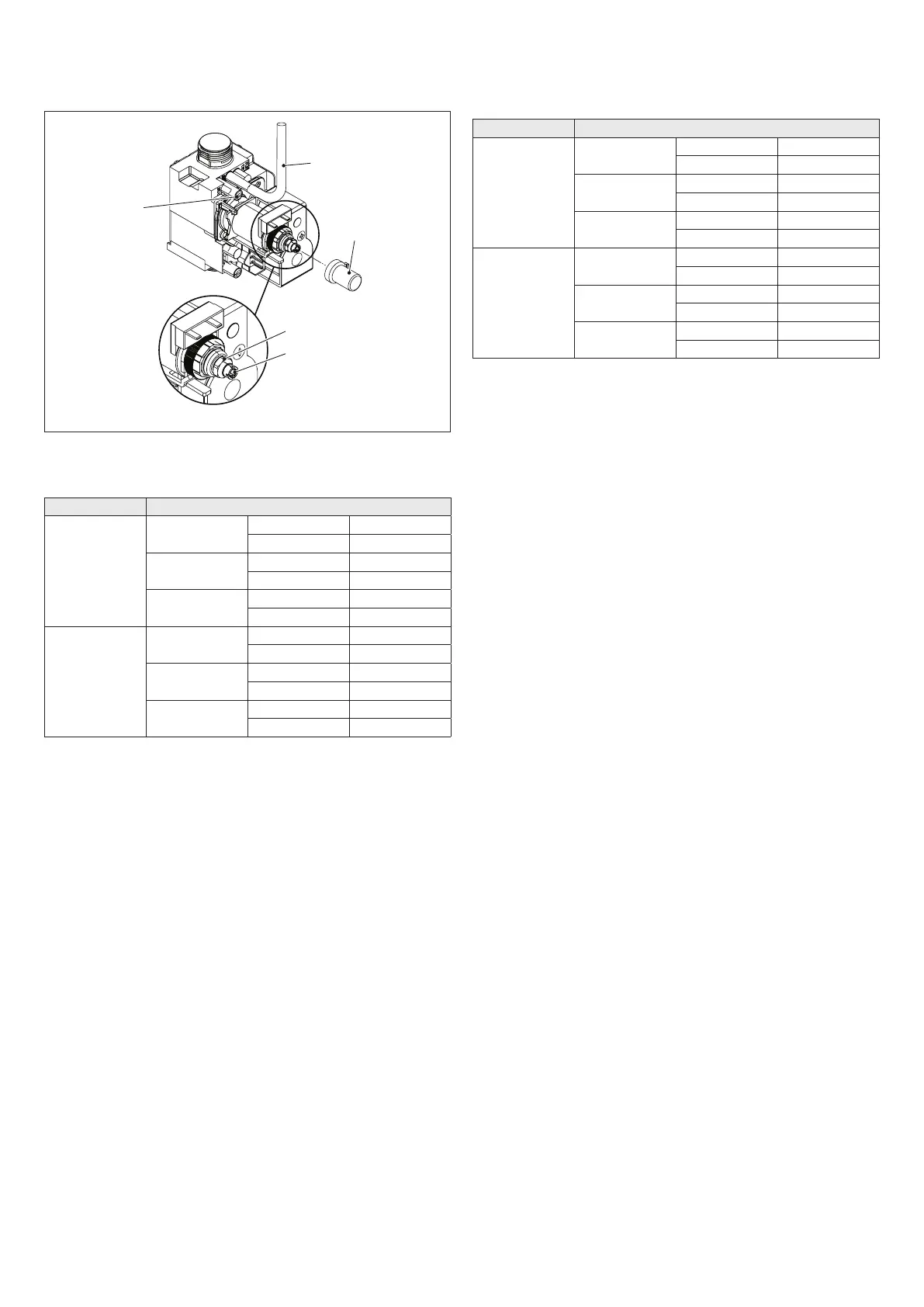

Fig. 23
Regolazione per il massimo:
- Avvitareafondoildado(3)finoadottenereilvaloredipressionegas
indicato in tabella
Pressione gas massima agli ugelli
Modelli 11
G20
12,00 mbar
122,37 mm. C.A.
G30
27,40 mbar
279,40 mm. C.A.
G31
35,40 mbar
360,98 mm. C.A.
Modelli 13
G20
14,00 mbar
142,76 mm. C.A.
G30
27,40 mbar
279,40 mm. C.A.
G31
35,40 mbar
360,98 mm. C.A.
Regolazione per il minimo:
- scollegare uno dei due cavi elettrici dalla bobina
- avvitaree/osvitarelaviteabrugoladiregolazionedelminimo(4)fino
ad ottenere il valore di pressione gas indicato in tabella
- rimontareilcappucciodiprotezione(2)
Pressione gas minima agli ugelli
Modelli 11
G20
1,30 mbar
13,26 mm. C.A.
G30
2,80 mbar
28,55 mm. C.A.
G31
3,60 mbar
36,71 mm. C.A.
Modelli 13
G20
1,80 mbar
18,35 mm. C.A.
G30
3,40 mbar
34,67 mm. C.A.
G31
4,40 mbar
44,87 mm. C.A.
- Ricollegarelapresadicompensazioneallavalvolagas(5)
- Scollegareilmanometroeriavvitarelavitedellapresadipressione(1)
b
Si ricorda che per il funzionamento a GPL è necessario prevedere
un regolatore di pressione del gas all’alimentazione dell’apparec-
chio, regolato alla pressione di 28-30 mbar per il funzionamento a
gas butano e 37 mbar per il funzionamento a gas propano.
