- Quitarelcapuchóndeprotección(2)
- Abrir una llave de paso de agua al caudal máximo, colocar el selector
de temperatura al valor máximo y conectar la alimentación eléctrica del
calentador de agua
5
2
3
4

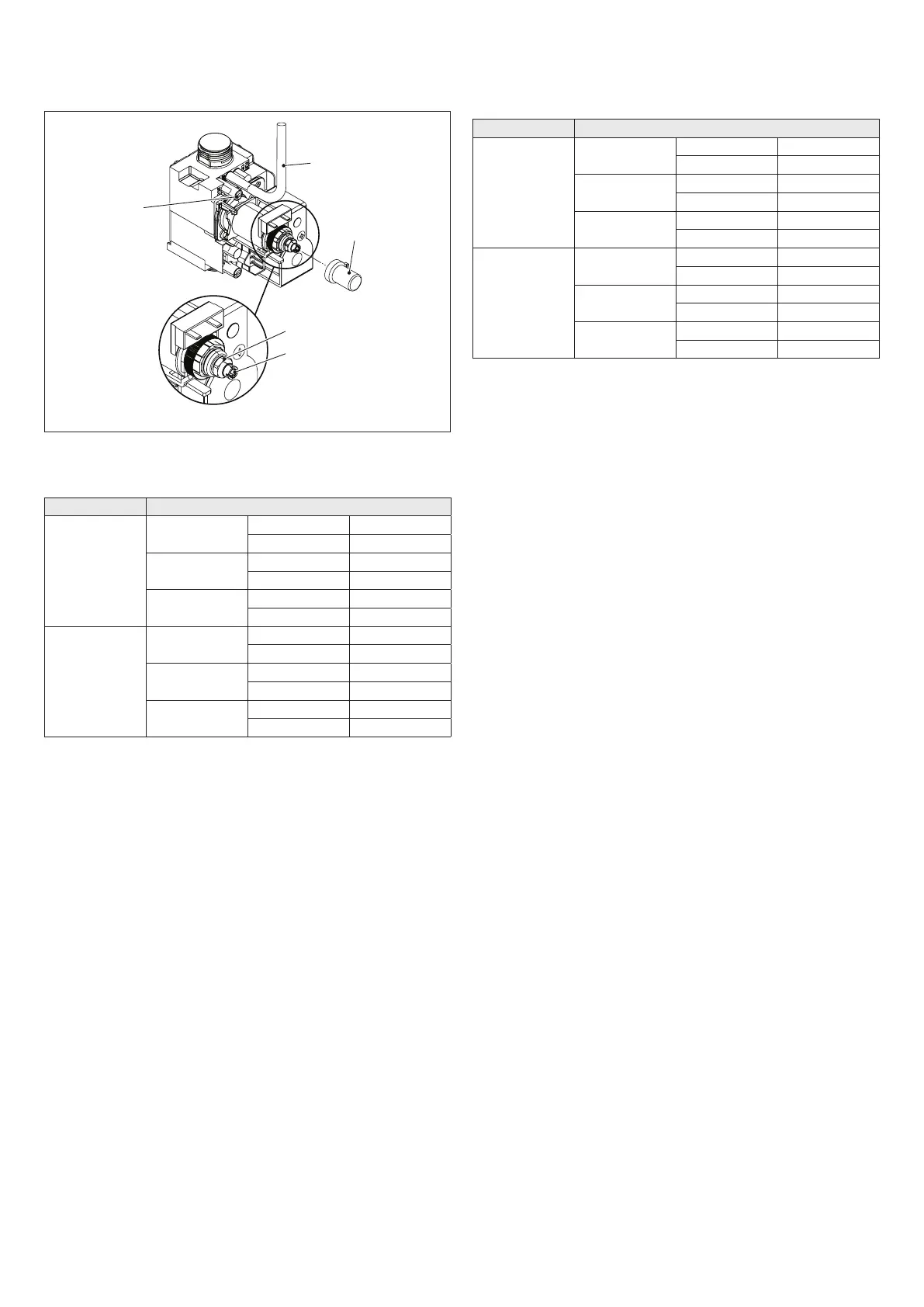

Fig. 23
Ajuste para el máximo:
- Enroscarafondolatuerca(3),hastaalcanzarelvalordepresióndel
gas que se indica en la tabla
Máxima presión de gas a los inyectores
Modelos 11
G20
12,00 mbar
122,37 mm. C.A.
G30
27,40 mbar
279,40 mm. C.A.
G31
35,40 mbar
360,98 mm. C.A.
Modelos 13
G20
14,00 mbar
142,76 mm. C.A.
G30
27,40 mbar
279,40 mm. C.A.
G31
35,40 mbar
360,98 mm. C.A.
Ajuste para el mínimo:
- desconecte uno de los dos cables eléctricos de la bobina
- atornilley/odesatornilleeltornilloAllendeajustedelmínimo(4)hasta
alcanzar el valor de presión del gas que se indica en la tabla
- volveracolocarelcapuchóndeprotección(2)
Mínima presión de gas a los inyectores
Modelos 11
G20
1,30 mbar
13,26 mm. C.A.
G30
2,80 mbar
28,55 mm. C.A.
G31
3,60 mbar
36,71 mm. C.A.
Modelos 13
G20
1,80 mbar
18,35 mm. C.A.
G30
3,40 mbar
34,67 mm. C.A.
G31
4,40 mbar
44,87 mm. C.A.
- Volveraconectarlatomadecompensaciónalaválvuladelgas(5)
- Desconectar el manómetro y volver a enroscar el tornillo de la toma
depresión(1)
b
Se recuerda que para el funcionamiento con GLP es necesario
montar un regulador de presión del gas en la alimentación del apa-
rato,
ajustadoaunapresiónde28-30mbarparaelfuncionamiento
con gas butano y a 37 mbar para el funcionamiento con gas pro-
pano.
