TAD DA1000 - Задняя Панель Основного Устройства

9
Русский

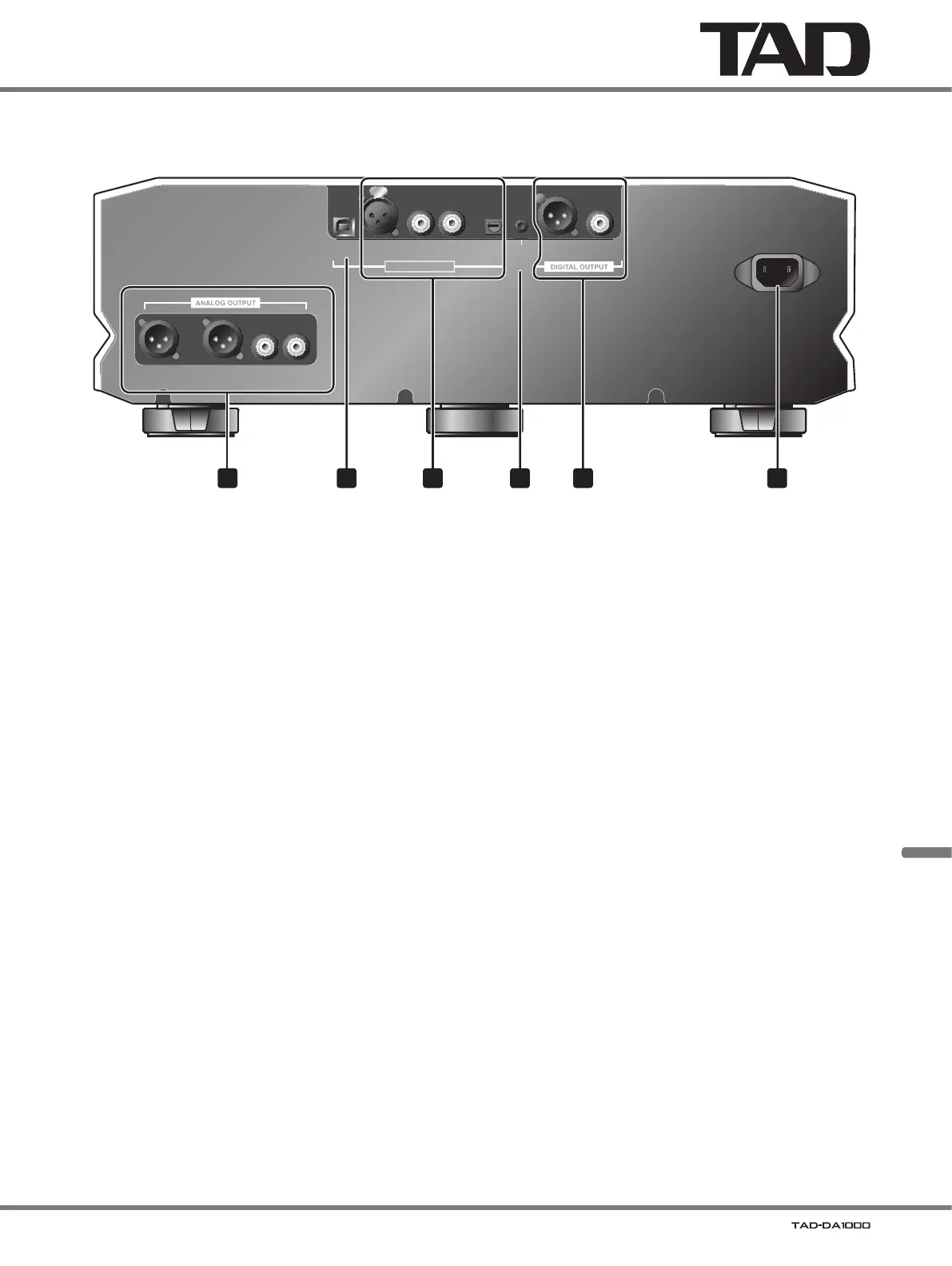

Задняя панель основного устройства
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
IN
D4D1 D2 D3
BALANCED UNBALANCED
LLRR
AC IN
1 52 43 6
1
Разъемы ANALOG OUTPUT
Служат для подключения к предусилителю.
• Тип BALANCED XLR
• Тип UNBALANCED RCA
2
USB-порт
Используйте для подключения USB-кабеля к компьютеру.
3
Разъемы DIGITAL INPUT
Подсоединяйте к компоненту, оснащенному разъемом
цифрового выхода.
• Тип XLR (симметричный) (D1)
• Тип COAXIAL (коаксиальный) (D2, D3)
• Тип OPT (оптический) (D4)
4
Разъем 12 V TRIGGER IN
Когда данный разъем подсоединен к другому компоненту,
оснащенному триггером 12 В, подсоединенный компонент
может использоваться для переключения питания данного
устройства между режимами включения/ожидания.
Разъем:
Ø 3,5 мм монофонический мини-штырь
Условия срабатывания:
• В режиме ожидания при изменении напряжения
входного сигнала с низкого на высокое (режим
включения питания).
• В режиме включенного питания при
изменении
напряжения входного сигнала с высокого на низкое
(режим ожидания).
Когда на входной разъем триггера 12 В подается сигнал
высокого уровня, переключатель питания данного
устройства не может использоваться для переключения
устройства в режим ожидания.
5
Разъемы DIGITAL OUTPUT
Подсоединяйте к компоненту, оснащенному разъемом
цифрового входа.
• Тип XLR (симметричный)
• Тип COAXIAL (коаксиальный)
6
Разъем AC IN
Служит для подсоединения прилагаемого в комплекте
поставки шнура питания.
