9
Français

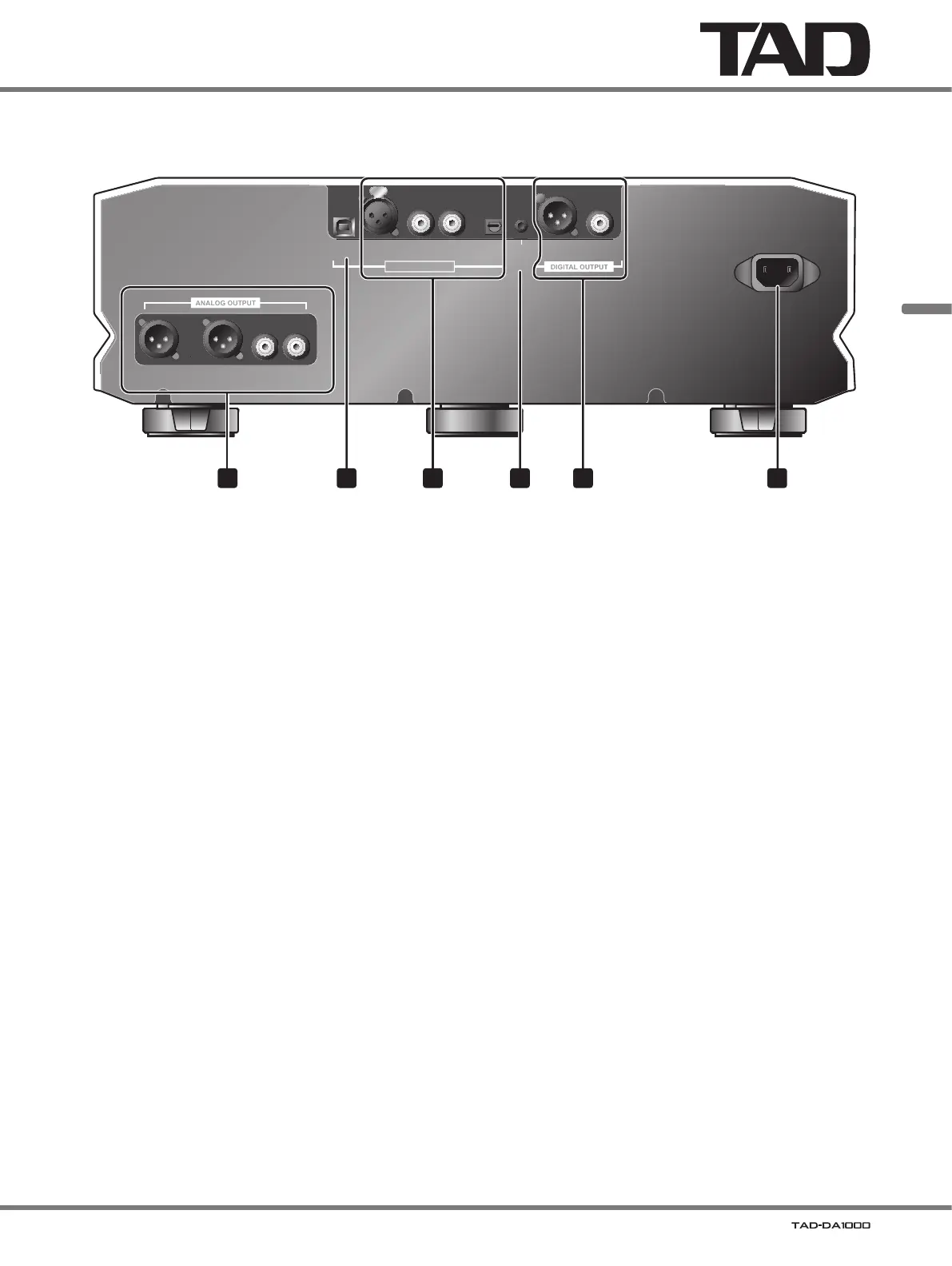

Panneau arrière de l'unité principale
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
IN
D4D1 D2 D3
BALANCED UNBALANCED
LLRR
AC IN
1 52 43 6
1 Connecteurs ANALOG OUTPUT
Raccordez au pré-amplificateur.
• Type BALANCED XLR
• Type UNBALANCED RCA
2 Port USB
Pour raccorder un câble USB sur l’ordinateur.
3 Connecteurs d’entrée DIGITAL INPUT
Raccordez à un composant doté d’un connecteur de
sortie numérique.
• Type XLR (symétrique) (D1)
• Type COAXIAL (D2, D3)
• Type OPT (optique) (D4)
4 Connecteur d’entrée 12 V TRIGGER IN
Quand ce connecteur est relié à un autre composant,
doté d
’
un déclencheur de 12 V, le composant raccordé
peut servir pour mettre cet appareil sous tension / en
veille.
Connecteur
:
Minijack monaural de Ø 3,5 mm
Conditions de fonctionnement :
• En mode Veille, quand la tension du signal d
’
entrée
passe de L à H (mode sous tension).
• En mode sous tension, quand la tension du signal
d
’
entrée passe de H à L (mode Veille).
Quand une valeur de signal H (Haut) est fournie au
connecteur “12 V TRIGGER”, l’interrupteur d
’
alimentation
ne permet pas de mettre l’appareil en mode Veille.
5 Connecteurs DIGITAL OUTPUT
Raccordez à un composant doté d’un connecteur d’entrée
numérique.
• Type XLR (symétrique)
• Type COAXIAL
6 Connecteur AC IN
Branchez ici le cordon d’alimentation fourni comme
accessoire.
