TAD DA1000 - Panel Posterior de la Unidad Principal

9
Español

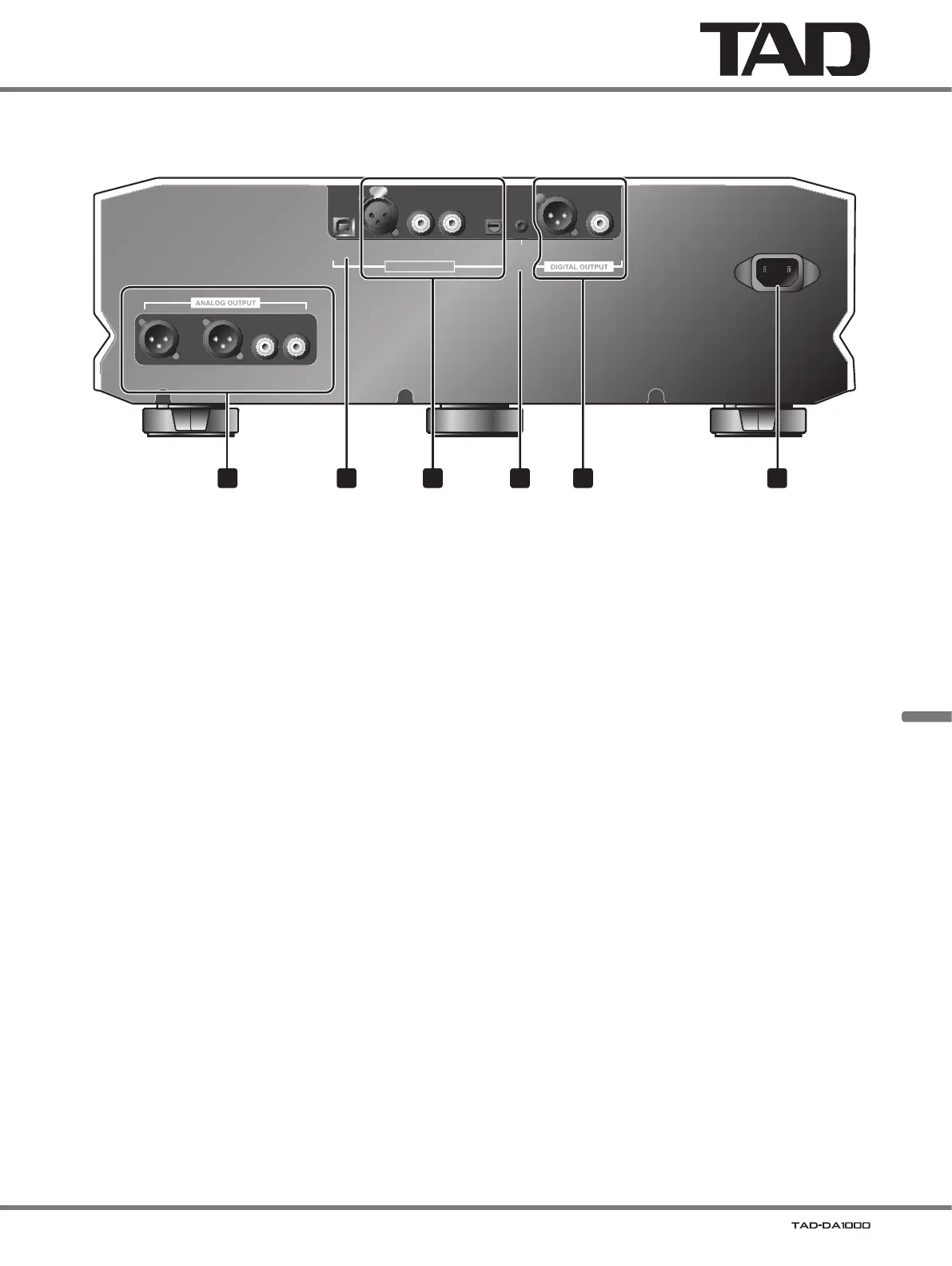

Panel posterior de la unidad principal
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
IN
D4D1 D2 D3
BALANCED UNBALANCED
LLRR
AC IN
1 52 43 6
1 Conectores ANALOG OUTPUT
Conéctelas al preamplificador.
• BALANCED tipo XLR
• UNBALANCED tipo RCA
2 Puerto USB
Se emplea para conectarlo a un ordenador con un cable
USB.
3 Conectores DIGITAL INPUT
Se emplea para conectarlo a un componente equipado de
un conector de salida digital.
• Tipo XLR (equilibrado) (D1)
• Tipo COAXIAL (D2, D3)
• Tipo OPT (óptico) (D4)
4 Conector 12 V TRIGGER IN
Cuando se conecta este conecte a otro componente
provisto de activación de 12 V, el componente conectado
podrá emplearse cambiar el estado de conexión/en
espera de la alimentación de esta unidad.
Conector:
Miniclavija monofónica de 3,5 mm Ø
Condiciones de operación:
• Durante el modo de espera, cuando
la tensión
de la señal de entrada cambia de L a H (modo de
alimentación conectada).
• Durante el modo de alimentación conectada, cuando la
tensión de la señal de entrada cambia de H a L (modo
de espera).
Cuando se introduce un valor
de una señal H al conector
de activación de 12 V, no podrá utilizarse el interruptor de
la alimentación del aparato para volver a establecerlo en
el modo de espera.
5 Conectores DIGITAL OUTPUT
Se emplean para conectarlo a un componente equipado
de un conector de entrada digital.
• Tipo XLR (equilibrado)
• Tipo COAXIAL
6 Conector AC IN
Conecte aquí el cable de alimentación suministrado.
