Connexions
ATTENTION

N’allumez pas l’interrupteur d’alimentation du TAD-DA1000 ou d’autres composants avant que tous les branchements ne
soient terminés.

Lors du branchement de composants ou d’un changement des connexions, réglez toujours l’interrupteur d’alimentation
sur OFF (hors tension) et débranchez le cordon d’alimentation au niveau de la prise secteur. Lorsque vous
effectuez les
connexions, branchez le cordon d’alimentation en dernier lieu.
•
Bien que le cordon d’alimentation du TAD-DA1000 soit amovible, n’essayez pas d’utiliser un cordon
autre que celui qui est fourni.

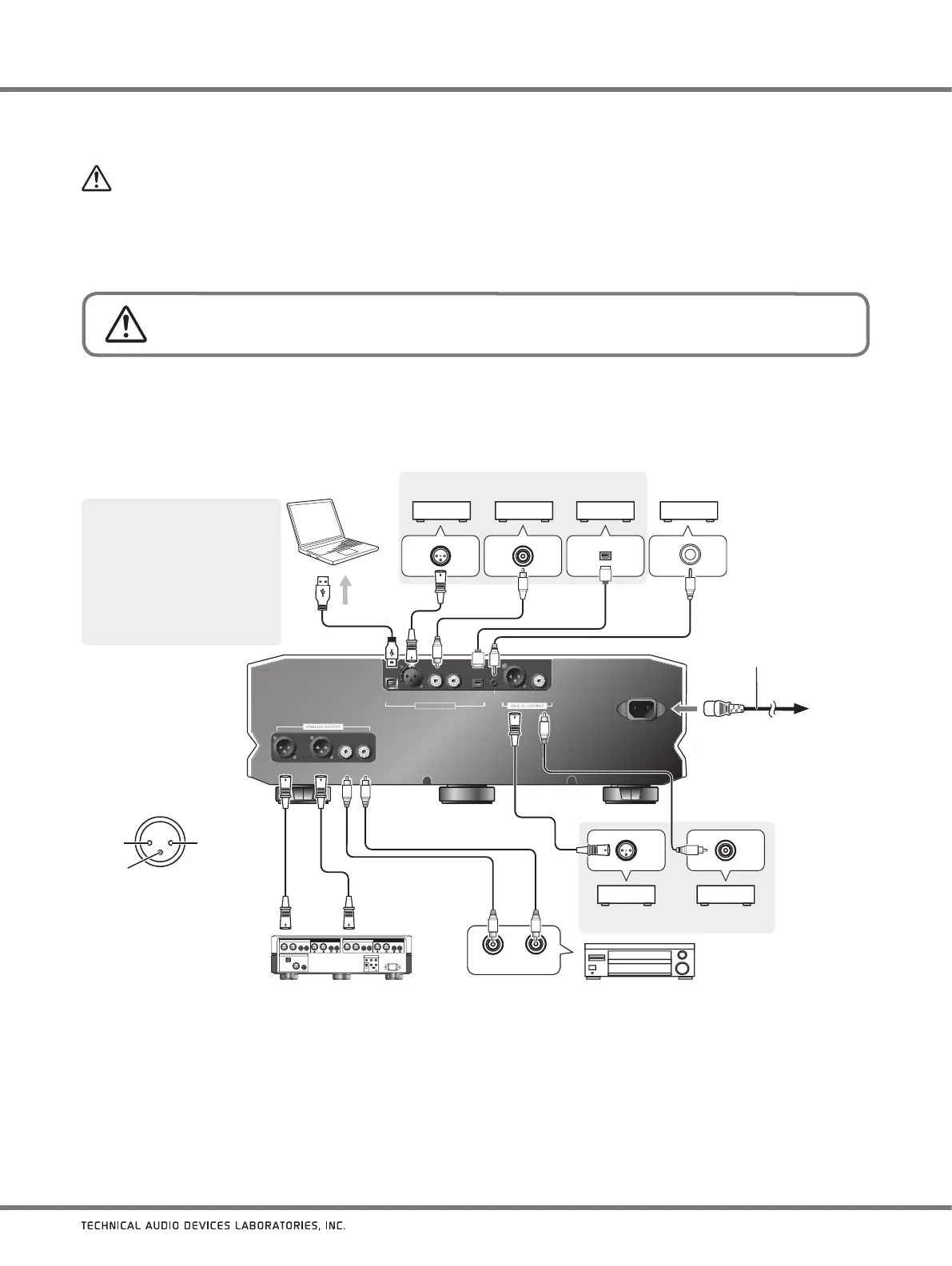

1. Raccordez les autres composants.
2. Branchez le cordon d’alimentation fourni sur le connecteur AC IN du TAD-DA1000.
3. Branchez le cordon d’alimentation sur une prise électrique ordinaire.
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
IN
D4D1 D2 D3
BALANCED UNBALANCED
LLRR
AC IN
2
1
3
1: Masse
2: Sous tension
3: Hors tension
Connecteur de
sortie BALANCED
(équivalent XLR-3-31)
RL
1. Mettez l’appareil et l’ordinateur
sous tension.
2. Commutez l’entrée de l’appareil
sur U1.
3. Au moyen d’un câble USB,
raccordez l’ordinateur et
l’appareil ; après cette
connexion, le pilote adéquat
sera automatiquement installé
(page 14).
Composant avec connecteur
de sortie numérique
Composant avec connecteur
d’entrée numérique
Ordinateur avec port USB
Composant avec connecteur
de sortie à déclencheur 12 V
Préamplificateur avec connecteurs d’entrée symétrique Préamplificateur avec connecteurs d’entrée asymétrique
Cordon d’alimentation
(fourni)
Vers
une prise
secteur
