9
Deutsch

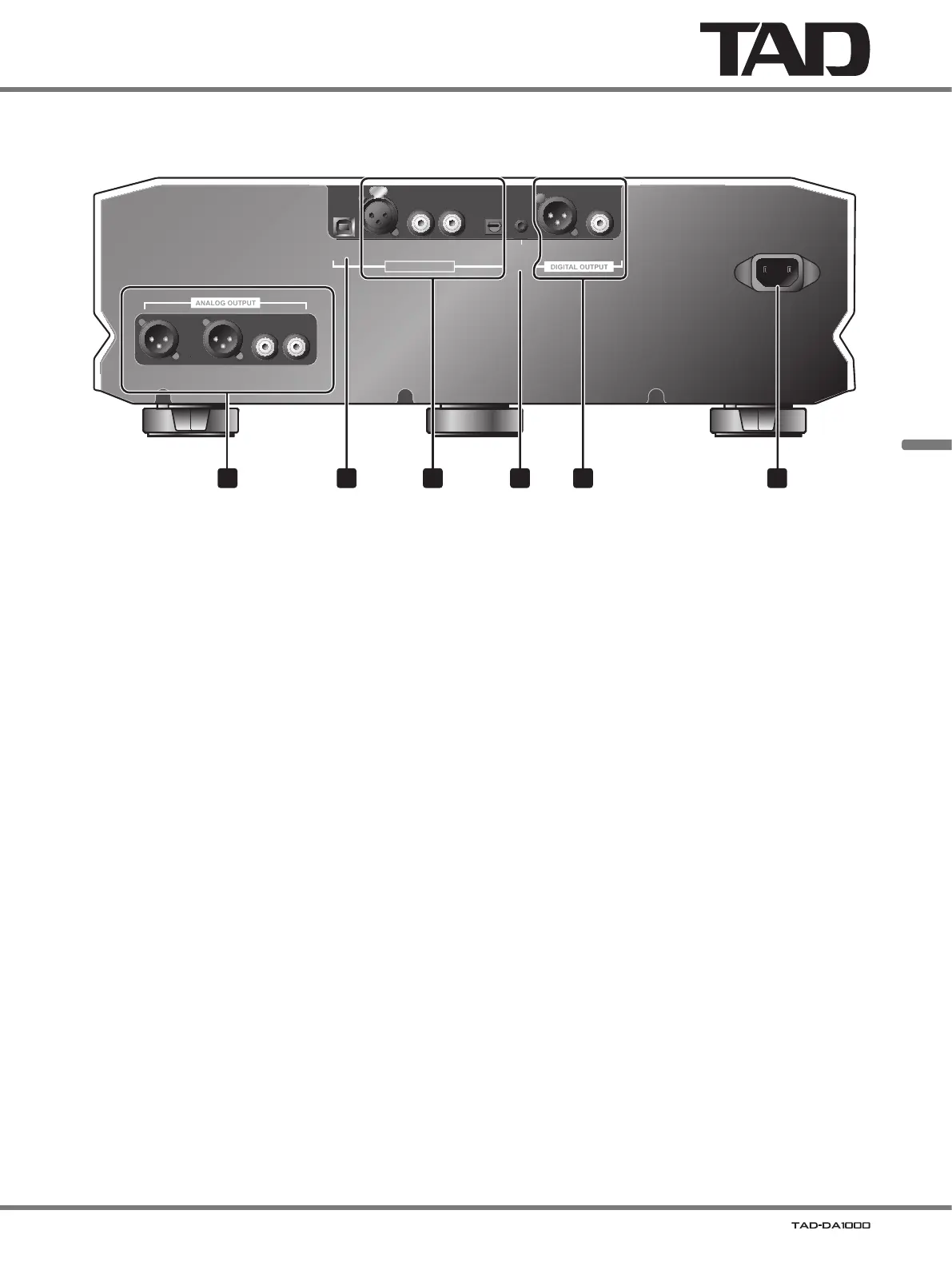

Rückwand
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
IN
D4D1 D2 D3
BALANCED UNBALANCED
LLRR
AC IN
1 52 43 6
1 Analoge Ausgangsbuchsen ANALOG OUTPUT
Diese Buchsen dienen zum Anschluss eines
Vorverstärkers.
• BALANCED: symmetrische XLR-Buchsen-Ausführung
• UNBALANCED: unsymmetrische Cinchbuchsen-
Ausführung
2 USB-Anschluss
Verbinden Sie diesen Anschluss über ein USB-Kabel mit
einem Computer.
3 Digitale Eingangsbuchsen DIGITAL INPUT
Verbinden Sie diese Buchsen jeweils mit der
entsprechenden digitalen Ausgangsbuchse einer anderen
Komponente.
• XLR: XLR-Buchsen-Ausführung (symmetrisch) (D1)
• COAXIAL: Koaxialbuchsen-Ausführung (D2, D3)
• OPT: Lichtleiterbuchsen-Ausführung (o
ptisch) (D4)
4 Eingangsbuchse 12 V TRIGGER IN
Wenn diese Buchse mit der 12-V-Trigger-Buchse einer
anderen Komponente verbunden wird, kann dieses Gerät
über die angeschlossene Komponente eingeschaltet und
in den Bereitschaftszustand umgeschaltet werden.
Buchsenausführung:
Ø 3,5 mm, monaurale Minibuchse
Betriebsbedingungen:
• Im Bereitschaftszustand, wenn die
Eingangssignalspannung von N- auf H-Pegel
(Einschaltzustand) wechselt.
• Im Einschaltzustand, wenn die
Eingangssignalspannung von H- auf N-Pegel
(Bereitschaftszustand) wechselt.
Wenn der 12-V-Trigger-Buchse ein H-Signalwert zugeleitet
wird,
kann der Netzschalter des Gerätes nicht zum
Umschalten in den Bereitschaftszustand verwendet
werden.
5 Digitale Ausgangsbuchsen DIGITAL OUTPUT
Verbinden Sie diese Buchsen jeweils mit der
entsprechenden digitalen Eingangsbuchse einer anderen
Komponente.
• XLR: XLR-Buchsen-Ausführung (symmetrisch)
• COAXIAL: Koaxialbuchsen-Ausführung
6 Netzeingang (AC IN)
Hier wird das mitgelieferte Netzkabel angeschlossen.
