Conexión
PRECAUCIÓN

No conecte el interruptor de la alimentación del TAD-DA1000 ni de los demás componentes hasta que haya completado
todas las conexiones.

Cuando efectúe las conexiones y cuando desee cambiar las conexiones, desconecte siempre el interruptor de la
alimentación y desenchufe
el cable de alimentación de la toma de corriente de CA. Cuando efectúe las conexiones,
enchufe el cable de alimentación en último lugar.
•
Aunque el cable de alimentación del TAD-DA1000 sea extraíble, no trate de emplear otro cable de
alimentación que no sea el cable suministrado.

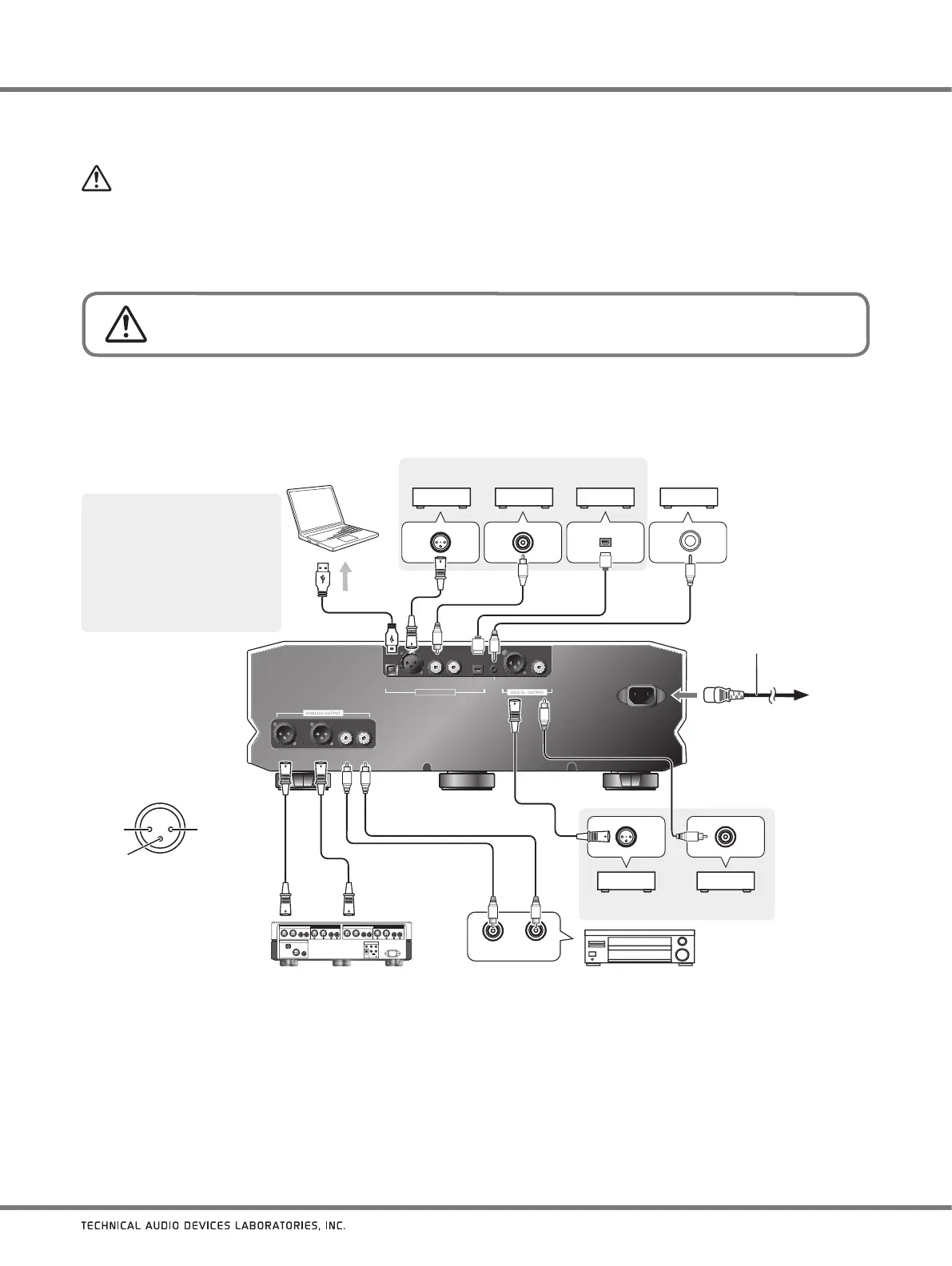

1. Conecte los otros componentes.
2. Enchufe el cable de alimentación suministrado al conector AC IN del TAD-DA1000.
3. Enchufe el cable de alimentación a una toma de corriente estándar.
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
IN
D4D1 D2 D3
BALANCED UNBALANCED
LLRR
AC IN
2
1
3
1: Tierra
2: Activo
3: Pasivo
Conector de salida
equilibrada BALANCED
(equivalente a XLR-3-31)
RL
1. Conecte la alimentación del
aparato y la del ordenador.
2. Ajuste la entrada del aparato a
U1.
3. Conecte el aparato al operador
con un cable USB; a efectuar la
conexión se instalará automáti-
camente el controlador
apropiado (página 14).
Componente con conector de salida digital
Componente con conector de entrada digital
Ordenador con puerto USB
Componente con conector
de salida de activación de 12 V
Preamplificador con conectores de entrada equilibrada Preamplificador con conectores de entrada desequilibrada
Cable de alimentación
(suministrados)
A la toma
de corriente
de CA
