TAD DA1000 - 接線方式

10
接線方式
小心
'
在完成所有連線之前，請勿開啟TAD-DA1000或其他裝置的電源開關。
'
連接裝置或變更連線時，請務必關閉電源開關，並中斷連接與AC插座間的電源線。在連線時，電源線請最後再連接。
•
儘管TAD-DA1000的電源線為卸除式，請勿嘗試使用除隨附線材以外的電源線。

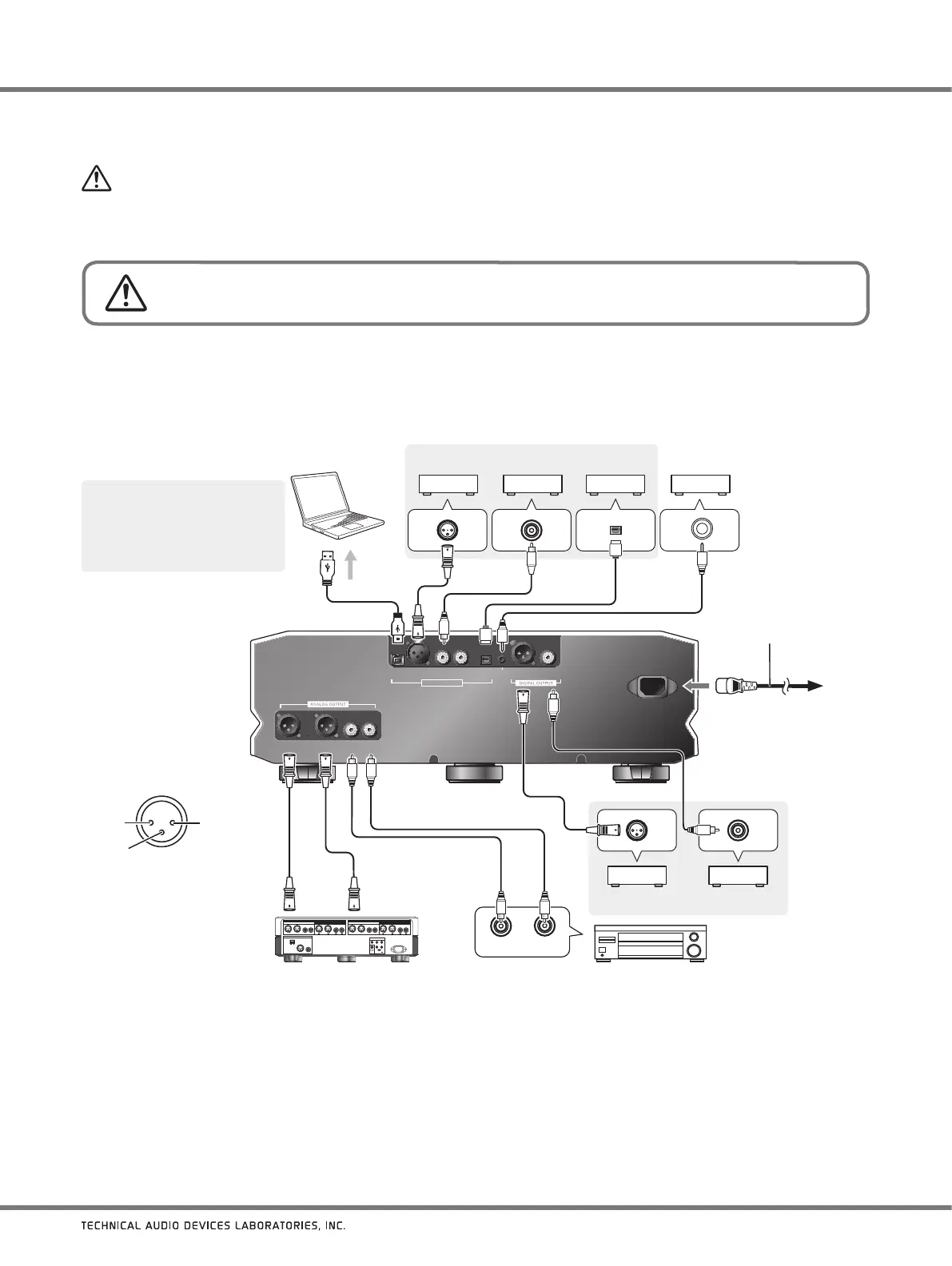

1. 連接其他裝置。
2. 將隨附的電源線連接至TAD-DA1000的AC IN接頭。
3. 將電源線連接至標準電源插座。
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
IN
D4D1 D2 D3
BALANCED UNBALANCED
L LR R
AC IN
2
1
3
1: 接地
2: 熱
3: 冷
BALANCED
輸出接頭
（等同於XLR-3-31）
R L
1. 開啟本機與電腦的電源。
2. 將本機的輸入切換為U1。
3. 使用USB纜線連接電腦與本機；
完成連接後，將自動安裝適合的
驅動程式（第14頁）。
含數位輸出接頭的元件
含數位輸入接頭的元件
含USB連接埠的電腦
含12 V觸發輸出接頭的元件
含對稱輸入接頭的前級擴大機 含不對稱輸入接頭的前級擴大機
電源線
（隨附）
至 AC
電源插座
