TAD DA1000 - Anschließen

12
Anschließen
ACHTUNG

Achten Sie unbedingt darauf, den TAD-DA1000 und die übrigen Komponenten erst dann einzuschalten, nachdem alle
Anschlüsse hergestellt worden sind.

Achten Sie stets darauf, den Netzschalter auszuschalten und den Netzstecker des Netzkabels von der Netzsteck
dose zu
trennen, bevor Sie irgendwelche Anschlüsse herstellen oder ändern. Schließen Sie das Netzkabel erst dann an, nachdem
alle anderen Anschlüsse hergestellt worden sind.
•
Das Netzkabel kann zwar vom TAD-DA1000 abgetrennt werden, doch darf auf keinen Fall ein
anderes als das mitgelieferte Netzkabel an dieses Gerät angeschlossen werden.

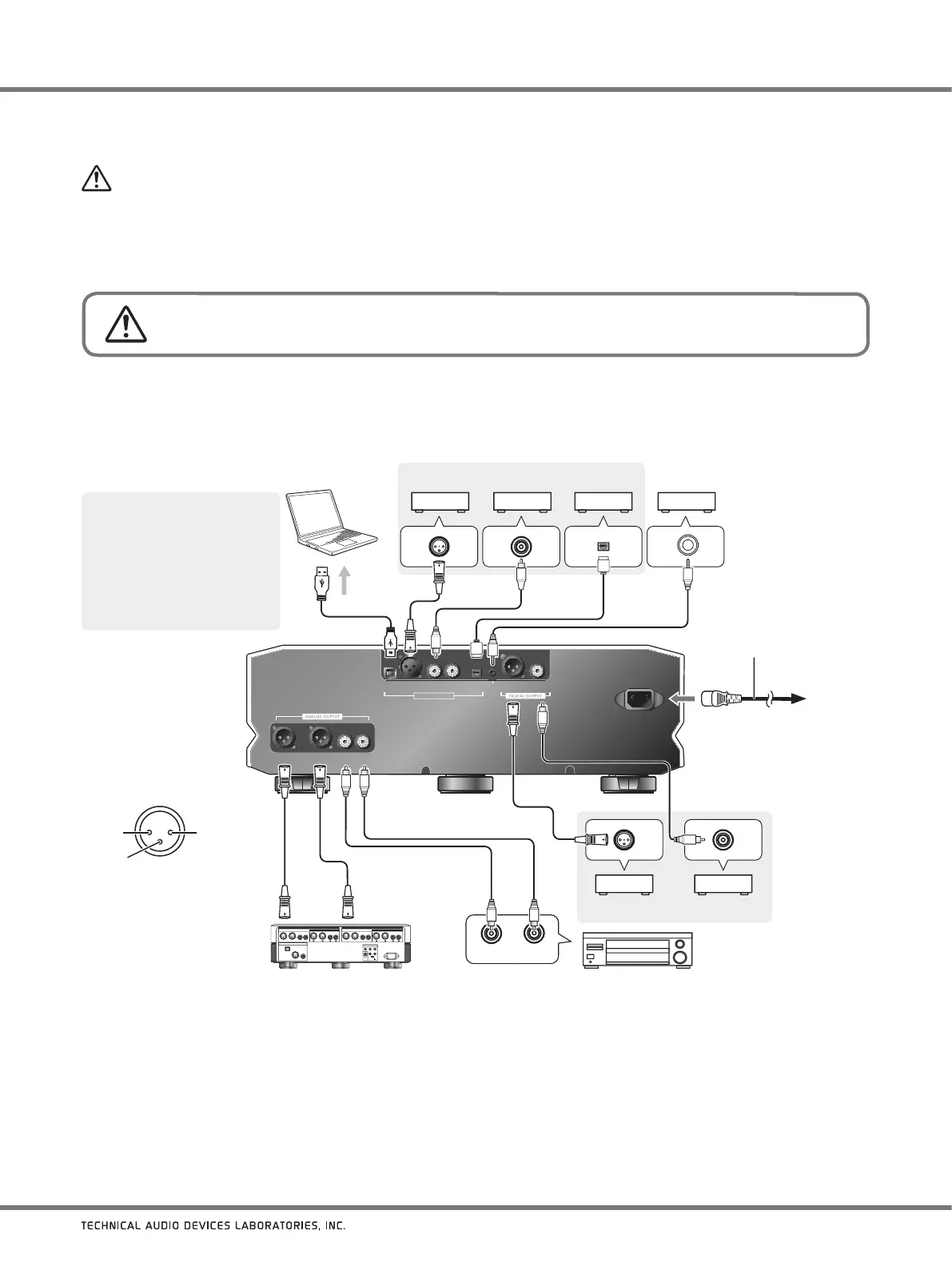

1. Schließen Sie die anderen Komponenten an dieses Gerät an.
2. Schließen Sie das mitgelieferte Netzkabel an den Netzeingang AC IN des TAD-DA1000 an.
3. Schließen Sie den Netzstecker des Netzkabels an eine Standard-Netzsteckdose an.
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
IN
D4D1 D2 D3
BALANCED UNBALANCED
LLRR
AC IN
2
1
3
1: Masse
2: stromführend
3: nicht stromführend
Symmetrische
Ausgangsbuchse
(XLR-3-31 oder
gleichwertige)
RL
1. Schalten Sie das Gerät und den
PC ein.
2. Schalten Sie den Eingang des
Gerätes auf U1 um.
3. Verbinden Sie den PC und das
Gerät über ein USB-Kabel,
wonach der geeignete Treiber
automatisch installiert wird
(Seite 14).
Komponente mit digitaler Ausgangsbuchse
Komponente mit digitaler Eingangsbuchse
PC mit USB-Anschluss
Komponente
mit 12-V-Trigger-Ausgangsbuchse
Vorverstärker mit symmetrischen Eingangsbuchsen Vorverstärker mit unsymmetrischen Eingangsbuchsen
Netzkabel
(mitgeliefert)
an
Netzsteckdose
