TAD DA1000 - Collegamenti

12

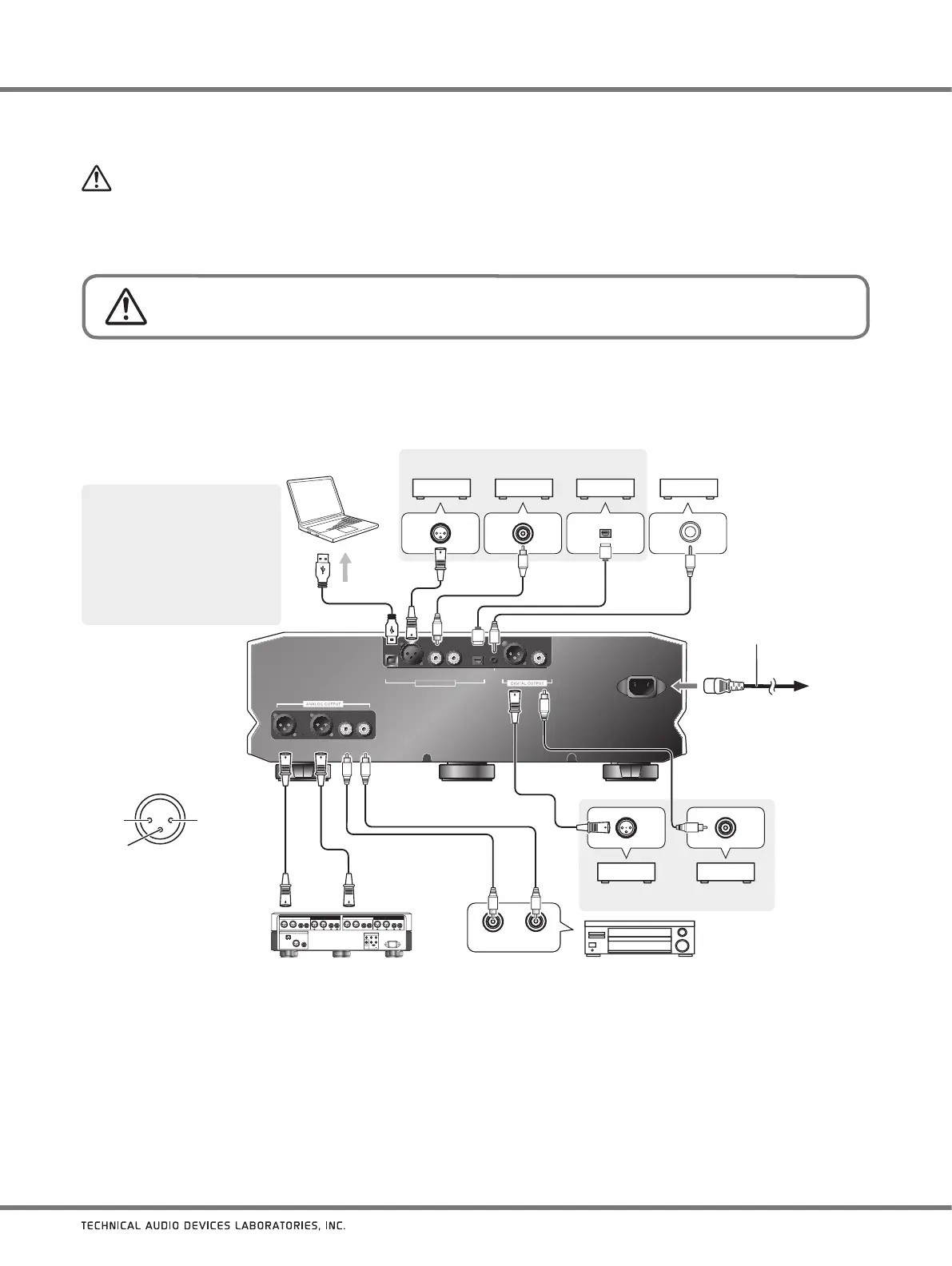

Collegamenti
ATTENZIONE

Non accendere il TAD-DA1000 o altri componenti se non a collegamenti ultimati.

Prima di collegare componenti o modificare i collegamenti, portare sempre l’interruttore di alimentazione su OFF e
scollegare il cavo di alimentazione dalla presa di CA. Nel fare i collegamenti, collegare
sempre il cavo di alimentazione per
ultimo.
•
Nonostante il cavo di alimentazione del TAD-DA1000 possa venire scollegato, non tentare di fare
uso di cavi diversi.
1. Collegare gli altri componenti.
2. Collegare il cavo di alimentazione in dotazione al connettore AC IN del TAD-DA1000.
3. Collegare il cavo di alimentazione ad una presa elettrica standard.
USB XLR COAXIAL OPT
DIGITAL INPUT
XLR COAXIAL
12 V
TRIGGER
IN
D4D1 D2 D3
BALANCED UNBALANCED
LLRR
AC IN
2
1
3
1: Terra
2: Sotto tensione
3: Non sotto tensione
Connettore di uscita
BALANCED (equivalente
ad un XLR-3-31)
RL
1. Accendere sia questa unità sia
il computer.
2. Passare all’ingresso U1
dell’unità.
3. Collegare con un cavo USB il
computer e questa unità; ciò
fatto, il necessario driver verrà
automaticamente installato
(pagina 14).
Componente con connettore di uscita digitale
Componente con
connettore di ingresso digitale
Computer con porta USB
Componente con
connettore di uscita trigger da 12 V
Preamplificatore con connettori di ingresso bilanciati Preamplificatore con connettori di ingresso non bilanciati
Cavo di alimentazione
(in dotazione)
Ad una
presa di CA
