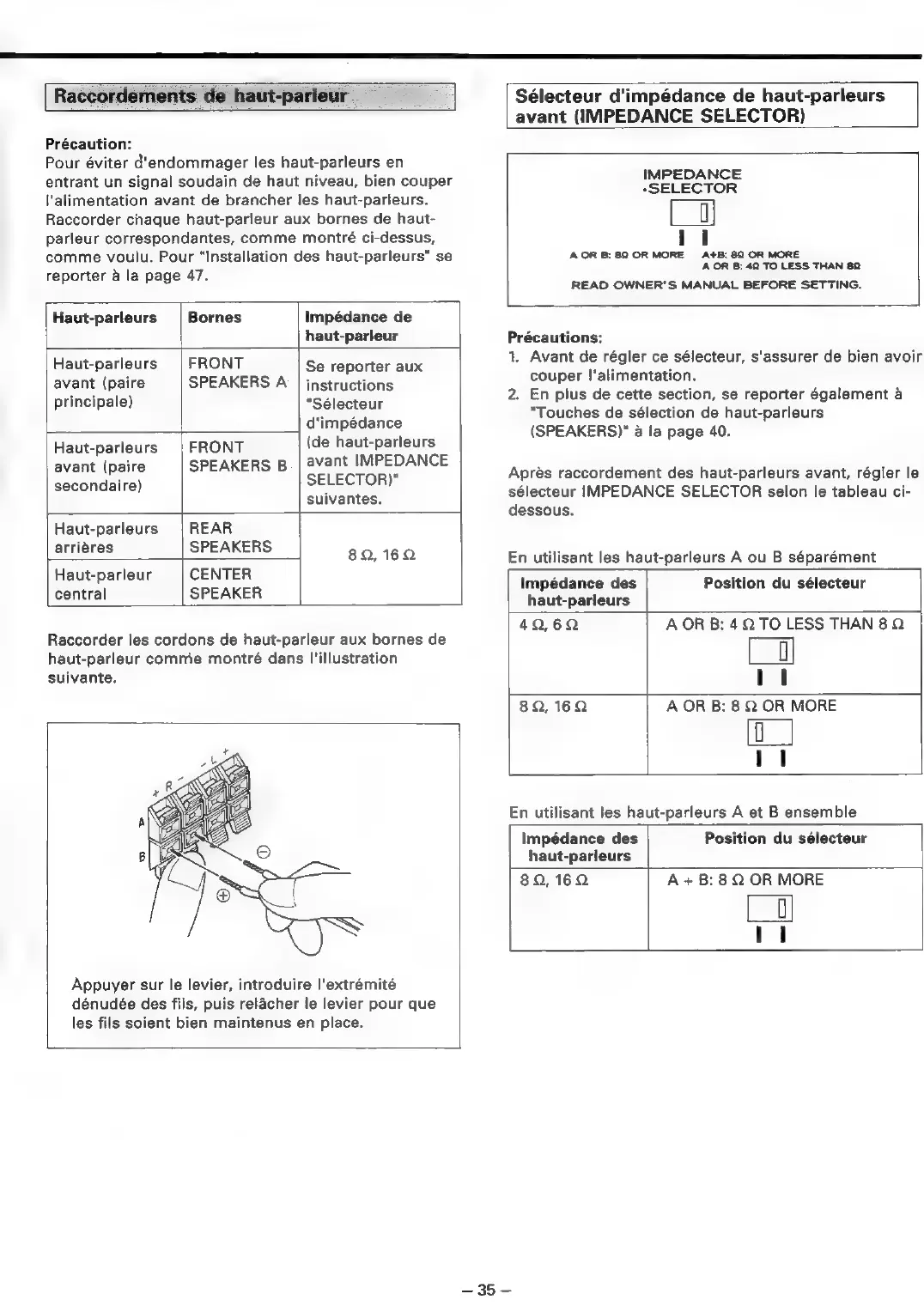

Raccordements de haut-parleur_ |
Précaution:
Pour éviter d'endommager les haut-parleurs en
entrant un signal soudain de haut niveau, bien couper
‘alimentation avant de brancher les haut-parleurs.
Raccorder chaque haut-parleur aux bornes de haut-
parleur correspondantes, comme montré ci-dessus,
comme voulu. Pour “Installation des haut-parleurs" se
reporter a la page 47.
Haut-parleurs Bornes Impédance de
haut-parleur
Haut-parleurs FRONT Se reporter aux
avant (paire
principale)
SPEAKERS
A
|
instructions
“Sélecteur
d'impédance
FRONT
(de
haut-parleurs
SPEAKERS
B
|
avant
IMPEDANCE
Haut-parleurs
avant (paire
secondaire)
SELECTOR)"
suivantes.
Haut-parleurs REAR
arriéres
SPEAKERS
89,
162
Haut-parleur CENTER
central SPEAKER
Raccorder les cordons de haut-parleur aux bornes de
haut-parleur commie montré dans I'illustration
suivante.
Appuyer sur le levier, introduire l'extrémité
dénudée des fils, puis relacher le levier pour que
les fils soient bien maintenus en place.
2/965 =
Sélecteur d'impédance de haut-parleurs
avant (IMPEDANCE SELECTOR)
IMPEDANCE
-SELECTOR
Lo)
AOR B: 82 OR MORE A+B: 82 OR MORE
A OR B: 42 TO LESS THAN 89
READ OWNER'S MANUAL BEFORE SETTING.
Précautions:
1. Avant de régler ce sélecteur, s'assurer de bien avoir
couper |'alimentation.
2. En plus de cette section, se reporter également a
“Touches de sélection de haut-parleurs
(SPEAKERS)" a la page 40.
Aprés raccordement des haut-parleurs avant, régler le
sélecteur IMPEDANCE SELECTOR selon le tableau ci-
dessous.
En utilisant les haut-parleurs A ou B séparément
Impédance des Position du sélecteur
haut-parleurs
42,62 A OR B: 4. TO LESS THAN 8 Q
|_|
11
BQ, 162 A OR B: 8 Q OR MORE
[0
En utilisant les haut-parleurs A et B ensemble
Impédance des
haut-parleurs
Position du sélecteur
8Q, 16Q A + B: 8 Q OR MORE
aa
