Telecom Behnke 5 Series - Anschlussplan

Anleitung Serie 5 /10
Inbetriebnahme
D
10 www.behnke-online.de
Erde
Telefonleitung
Analoger Hauptsanschluss oder
Nebenstelle einer Telefonanlage
b-Ader
a-Ader
Lautsprecher
Mikrofon
Taste 2
Tasten
Relais 1
Relaisschaltleistung:
max. 60 VA/24 W: 0,5 A,
120 V~/1 A, 24 V=
Steuerkontakt
Ruhekontakt
Arbeitskontakt
Prozessor
15 V =
Zusatzversorgung
potentialfreie Spannung z. B. von
Behnke Steckernetzteil
+
–
Taste 1

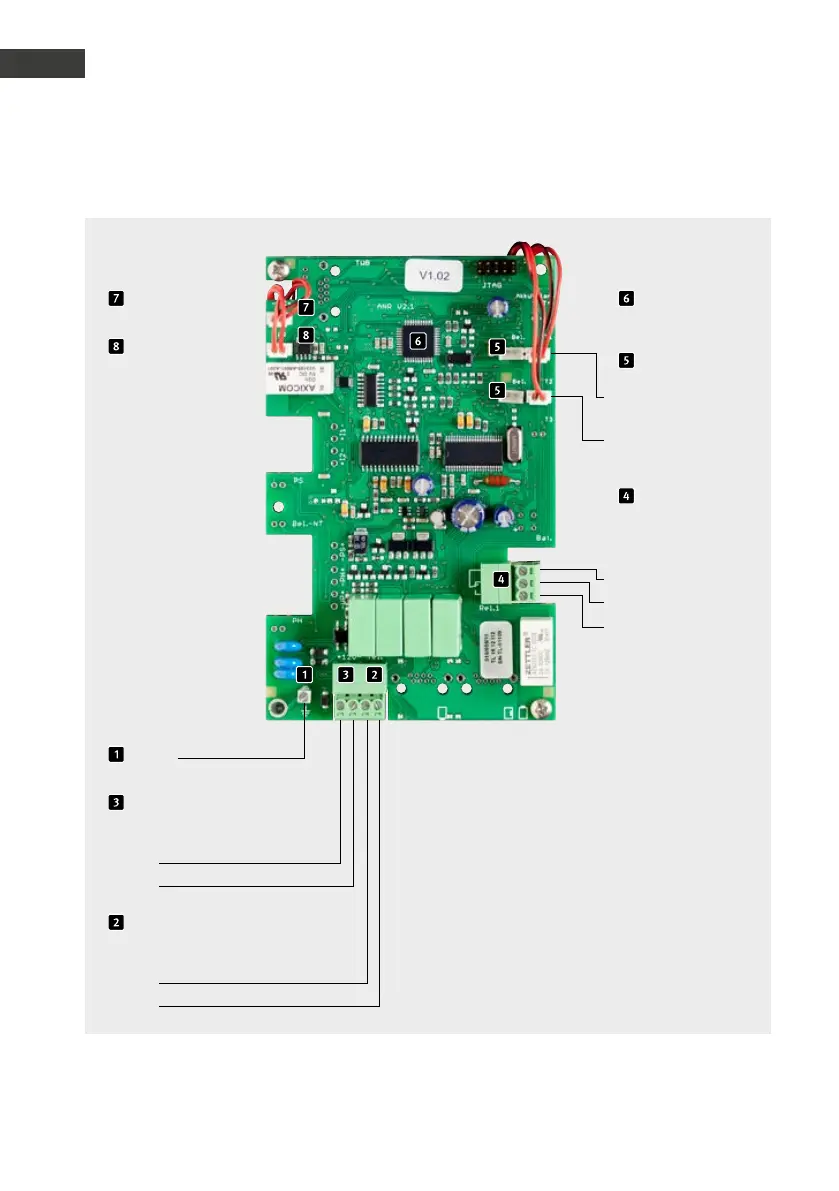

3.4. Anschlussplan
