Telecom Behnke 5 Series Instructions

200
210
100
110

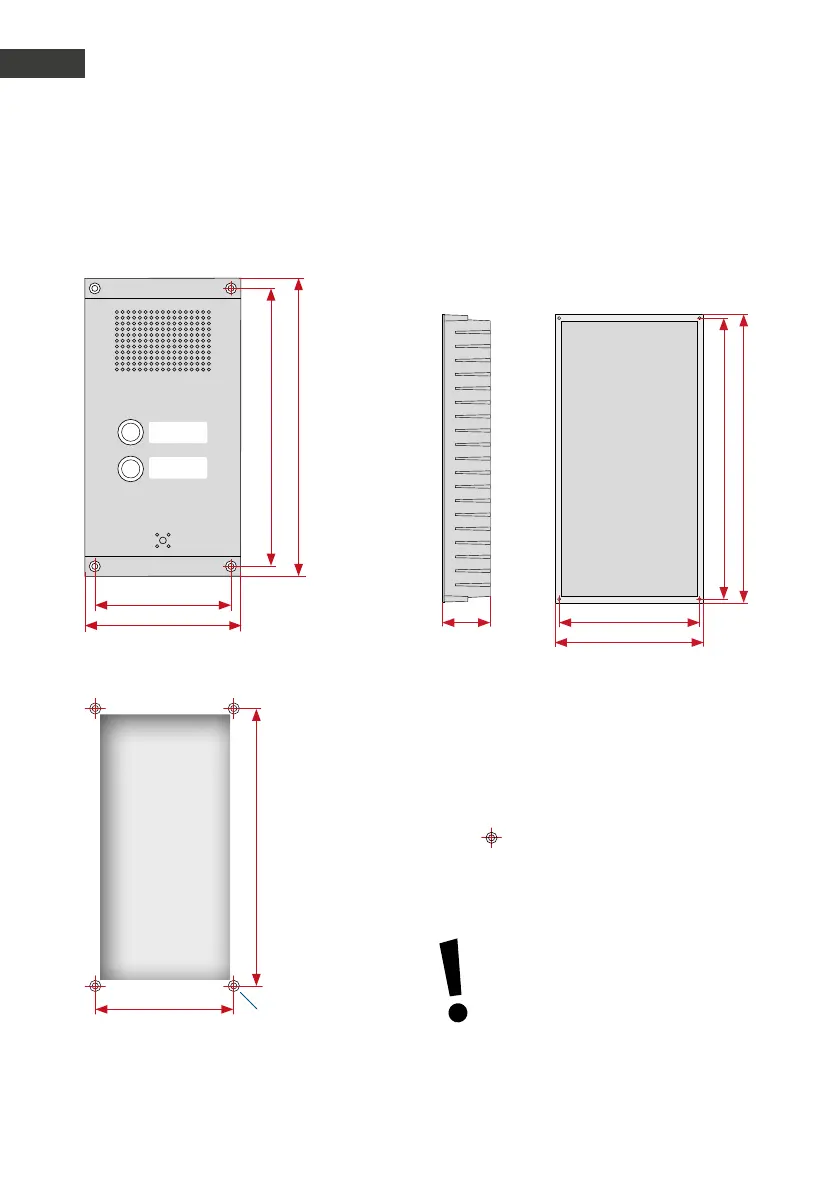

Frontalansicht Unterputzgehäuse
Benötigter Hohlraum zum einputzen des Unter-
putzgehäuse: ca. 106 mm x 205 mm
Bemaßungskizzen der Serie 10 Toscana
und Kayser finden Sie online unter:
www.behnke-online.de/bemassung
40
100
106
200
205
▸
Hohlwandmontage z. B. in bauseitigen Säulen etc. Hier auf die ausreichende Be-
und Entlüftung des Baukörpers achten um einer Kondensatbildung vorzubeugen.
▸
Tiefe mit Elektronik: ca. 30 mm
▸
Wir empfehlen eine Hohlraumtiefe von 43-53 mm,
um genügend Platz für Verkabelung u. Ä. zu haben.
▸
Bohrungen mit Gewinde M3 =
200
Benötigter
Hohlraum
100
Breite 95 mm
Höhe 190 mm
M3
Wandeinbau (ohne Gehäuse)
7.3. Unter-/Aufputzvariante Serie 10
Anleitung Serie 5 /10
Bemaßung
D
30 www.behnke-online.de
