Telecom Behnke 5 Series - 1 Manuel Rapide; Installation

Manuel rapide
72 www.behnke-online.fr
F
Instructions série 5 / 10
1. manuel raPide
1.1. Installation
Raccorder la ligne téléphonique aux bornes à
vis « Tél. ». Après avoir été connecté à la ligne
téléphonique, l'appareil s'initialise en émet-
tant un son aigu pendant quelques secondes.
Câbler le relais d'ouverture de la porte.
Ligne téléphonique; ligne principale analogue ou poste annexe d'une installation téléphonique
Relais; puissance de commutation du relais: max. 60 VA/24 W: 0,5 A, 120 V~/1 A, 24 V=
(sorties à potentiel isolée), normalement, le contact normalement ouvert est utilisé pour la
commande d'une gâche
Alimentation supplémentaire tension à potentiel isolé, par ex. bloc d'alimentation de Behnke
(20-9585, 20-9575)
Touches d'appel direct 1 et 2
Si besoin, raccorder une alimentation sup-
plémentaire de 15V. Les fonctions d'éclairage
des champs d'inscription, les amplificateurs
supplémentaires ou l'utilisation d'une
annonce requièrent une alimentation supplé-
mentaire. Elle n'est cependant pas nécessaire
pour le fonctionnement de base de l'appareil.
Fil a
Contact de commande

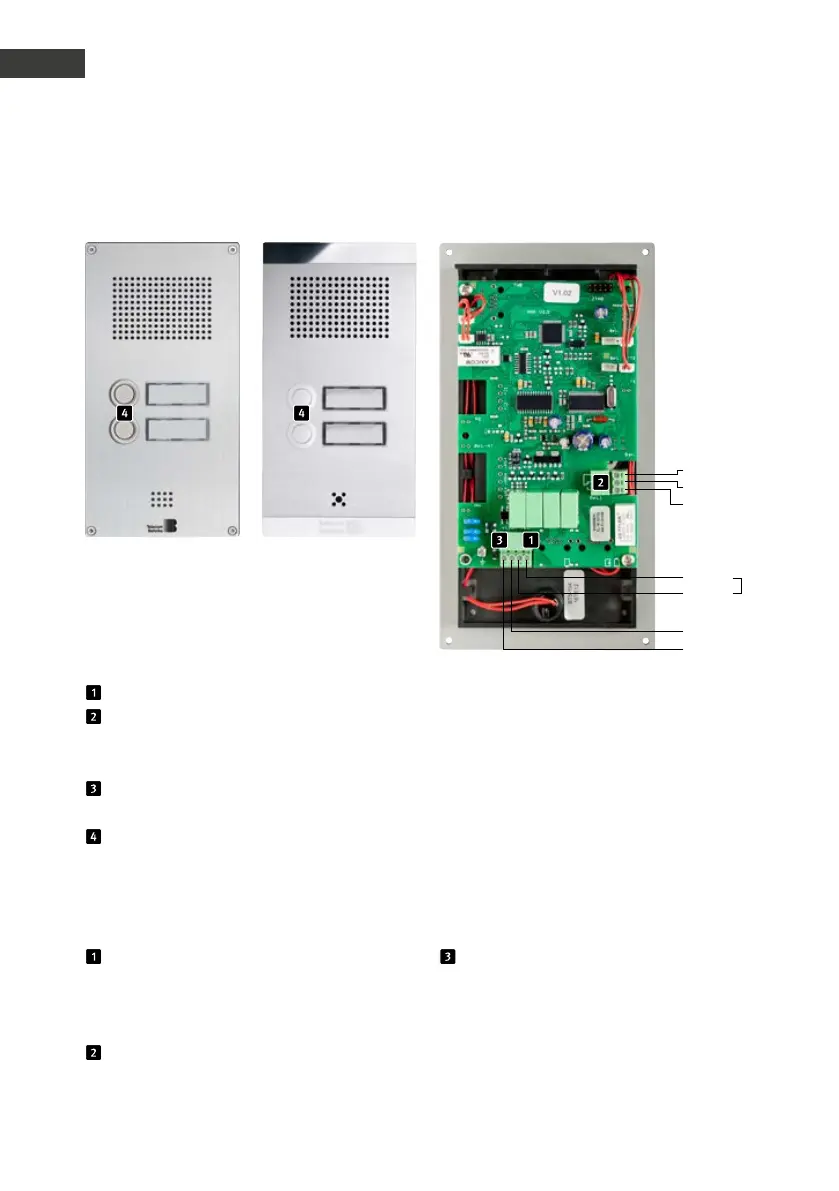

Poste de la Série 5
(fig. montre un appareil avec
deux touches d'appel)
Poste de la Série 10
(fig. montre un appareil avec
deux touches d'appel)
Contact repos
Contact de travail
15 V=
Fil b
Tél.
–
+
