Telecom Behnke 5 Series Instructions

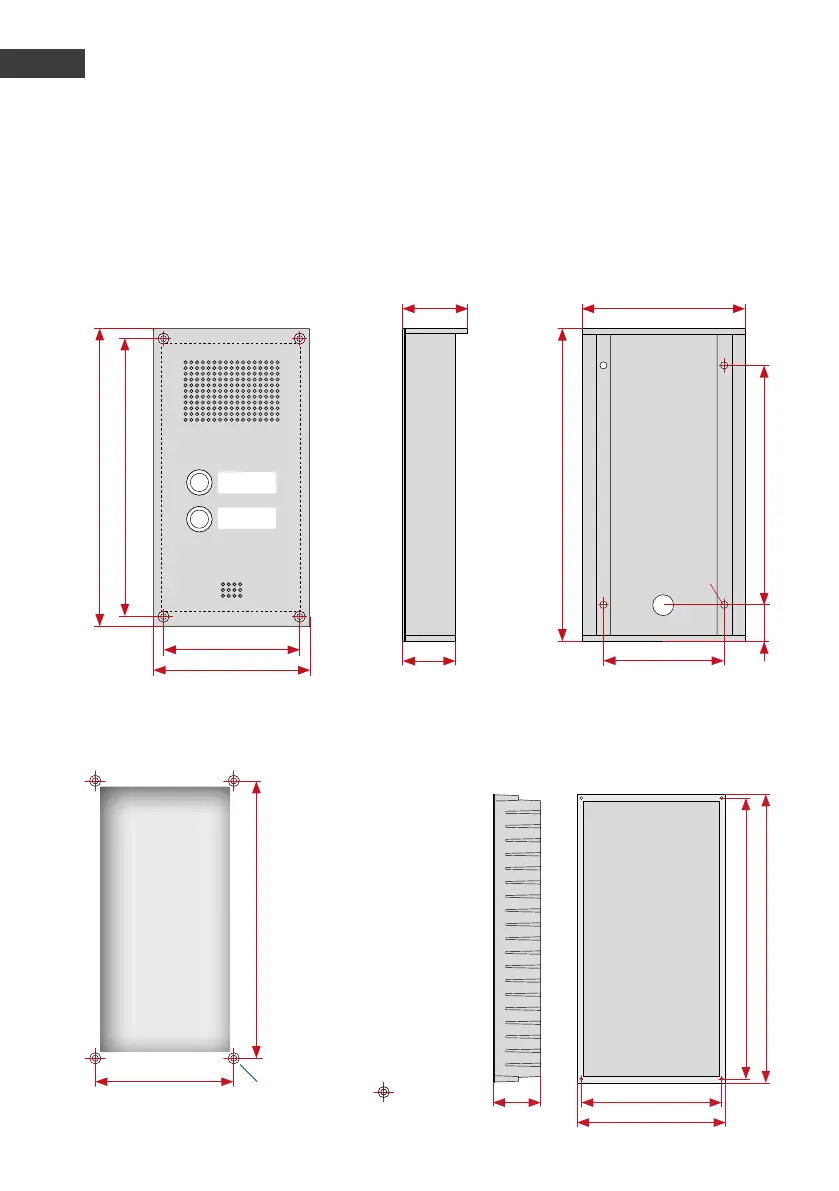

7. Cotation
7.1. Variante en saillie ou encastrées
Boîtier en saillie
220
170
115
45
39
85
Ø 4 mm
Côté Arrière
25
Vue avant
200
210
100
110
Boîtier encastrable
Paroi creuse nécessaire pour l’encastrement
du boîtier: env. 106 x 205 mm
40 100
106
200
205
▸
Fixation murale à cavité, par
ex. dans des colonnes, etc. -
fournies par le client.
Veillez à ce que la ventilation
du bâtiment soit suffisante
pour éviter la condensation.
▸
Profondeur avec électronique
: env. 30 mm
▸
Nous recommandons une
profondeur de cavité de
43-53 mm, afin d'avoir
suffisamment d'espace pour
le câblage et autres.
▸
Trous avec
filetage M3=
200
Cavité dans la paroi
nécessaire
100
Largeur 95 mm
Hauteur 190 mm
M3
Montage au mur (sans boîtier)
Cotation
96 www.behnke-online.fr
F
Instructions série 5 / 10
