Tera 2I386EW - LEX Eio CONNECTOR

58

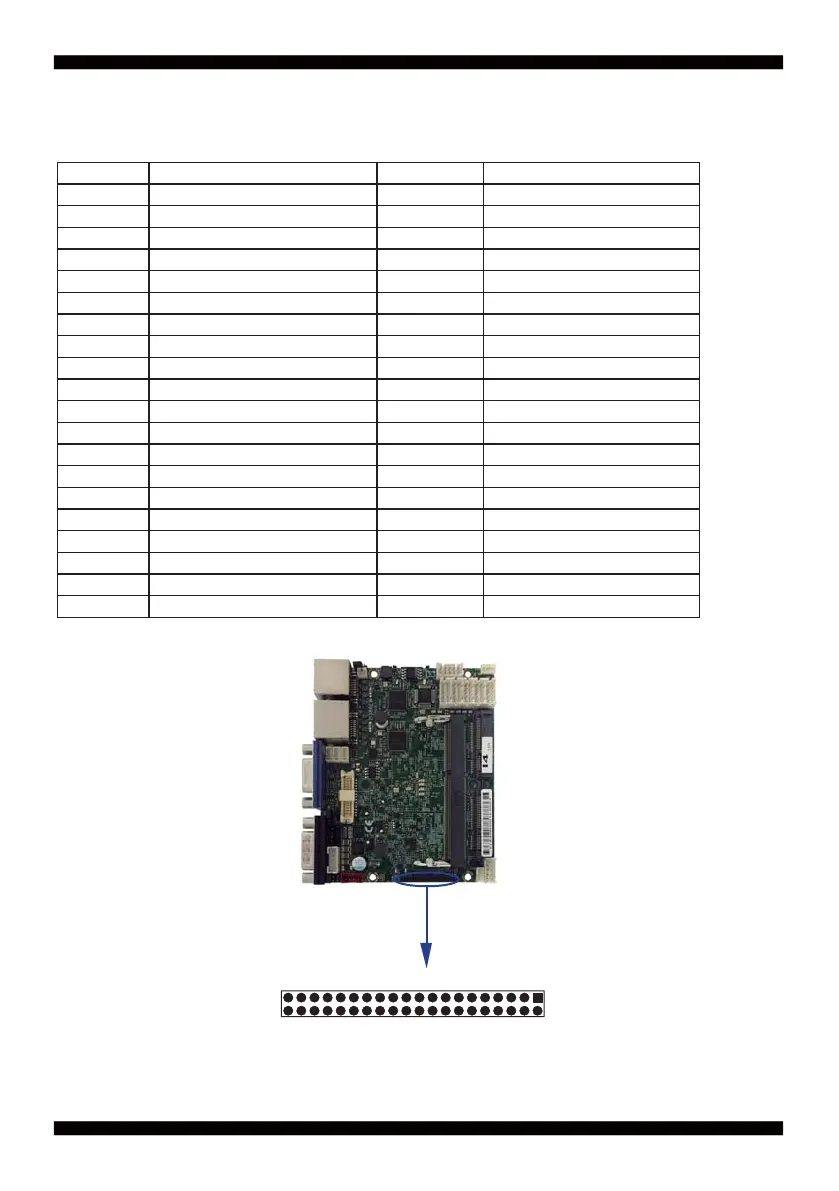

3-19 LEX eIO connector.
PIN Description PIN Description
1 +12V 2 +12V
3 GND 4 RESET
5 PCIe_TX0_P 6 RESERVED
7 PCIe_TX0_N 8 GND
9 GND 10 PCIe_P0_RX_N
11 PCIe_CLK0_P 12 PCIe_P0_RX_P
13 PCIe_CLK_0_N 14 GND
15 GND 16 PCIe_P1_RX_N
17 PCIe_TX1_P 18 PCIe_P1_RX_P
19 PCIe_TX1_N 20 GND
21 GND 22 RESERVED
23 PCIe_CLK1_P 24 RESERVED
25 PCIe_CLK1_N 26 GND
27 GND 28 SMB_CLK
29 USB_P 30 SMB_DATA
31 USB_N 32 GND
33 GND 34 SLP_S3_N
35 +12V 36 RESERVED
37 +12V 38 GND
39 +12V 40 +12V
EIO1
pin1
40
