KIT DI ALIMENTAZIONE A ENERGIA SOLARE UNIVERSALE 12-24V

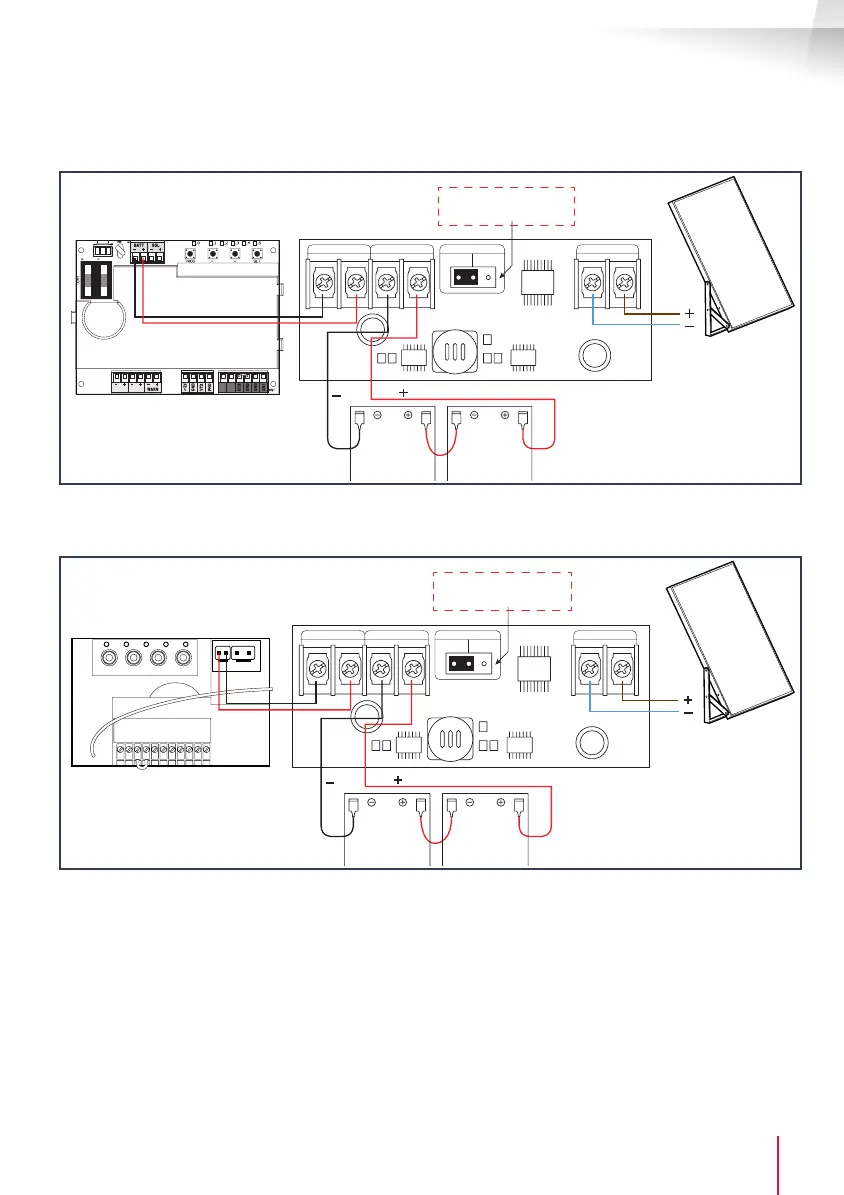

D - COLLEGAMENTO GENERALE
24v CA2B9SLDR Collegamento delle batterie in serie
Non collegare a SOL - /+ della scheda
MOTORISATION BAT TERYVOLTA GE
24V 12V
SOLAR IN
M1 M2
2B 1B
SWITCH SU 24V
batterie
24vAVLO Collegamento delle batterie in serie
L0
PROG
OK
+
-
L1 L2 L3 L4
+
-
BATTRANS
GND
GND
PHO
+24V
M1-
M2-
M1+
M2+
warn-
warn+
2B
MOTORISATION BATTERYVOLTA GE
24V 12V
SOLAR IN
SWITCH SU 24V
batterie
