Description du produit Mover XT4
FR
4 Description du produit
4.1 Structure
4.1.1 Structure du système complet
Le système de manœuvre se compose de quatre unités
d'entraînement séparées disposant respectivement de
leur propre moteur C�C� 12V� Ces unités sont monté-
es respectivement à proximité immédiate des roues
sur le châssis du véhicule et reliées par une barre
transversale�
10
2
1
9
5
6
7
8
3
4

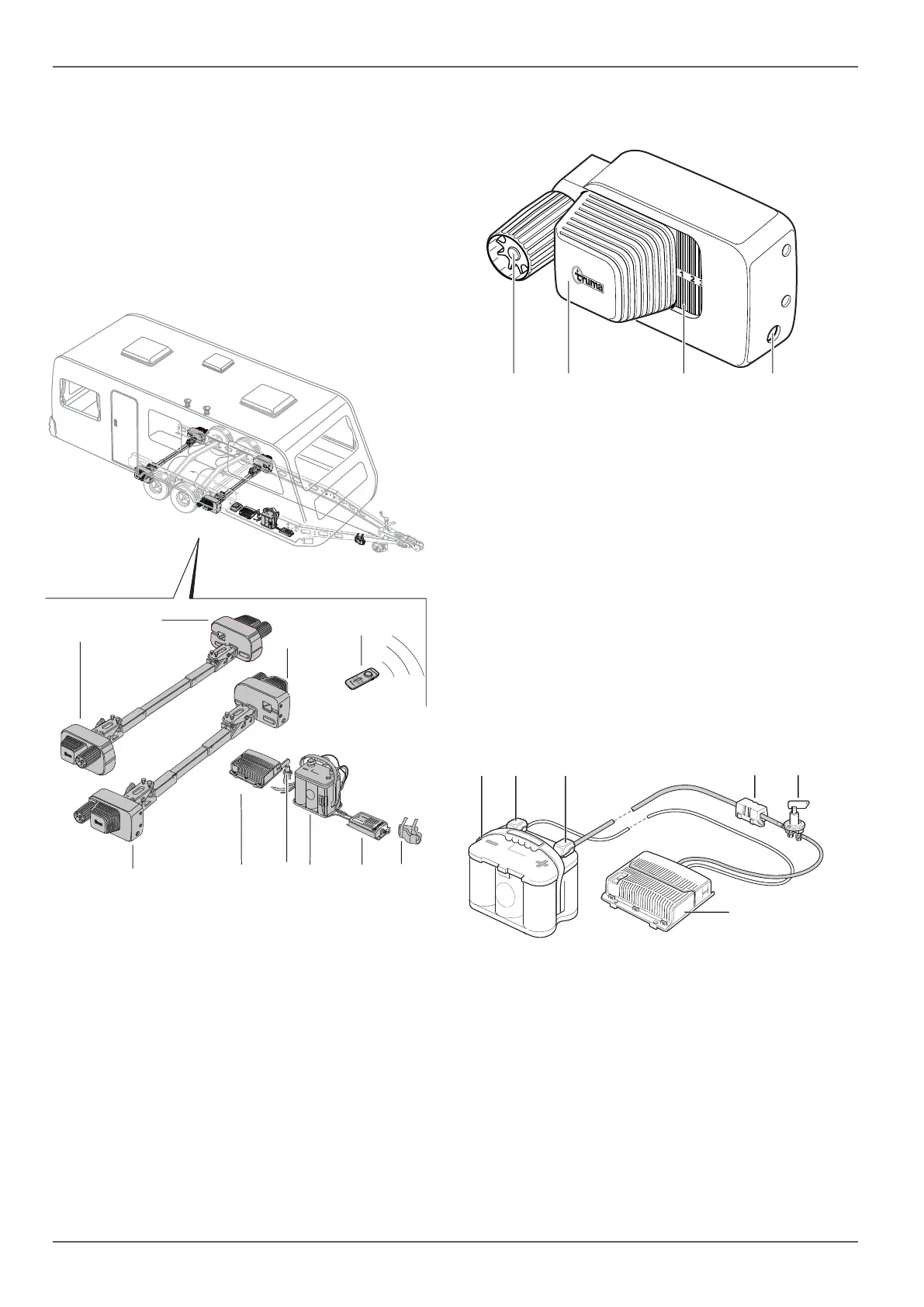

Fig. 1
1 Unité d'entraînement gauche (dans le sens de la
marche)
2 Unité d'entraînement droite (dans le sens de la
marche)
3 Unité d'entraînement droite (dans le sens de la
marche)
4 Unité d'entraînement gauche (dans le sens de la
marche)
5 Commande
6 Interrupteur coupe-batterie
7 Batterie
8 Chargeur
9 Prise de courant de sécurité
10 Télécommande
4.1.2 Structure de l'unité d'entraînement
1 2
3 4
Fig. 2
1 Rouleau d'entraînement
2 Moteur électrique
3 Affichage de l'état de plaquage et repliage
4 Dispositif de repliage d'urgence
4.1.3 Structure de l'alimentation en tension

AVERTISSEMENT
Risque d'incendie en raison d'une comman-
de recouverte à l'intérieur de la caravane
Si la commande n'est pas suffisamment
ventilée, elle peut surchauffer pendant le
fonctionnement�

Ventiler suffisamment la commande�

Ne pas recouvrir la commande�

Dessin à titre d'exemple (commande Mover XT)
1 52 3
6
4
Fig. 3
1 Batterie
2 Pôle-
3 Pôle+
4 Fusible
5 Interrupteur coupe-batterie
6 Commande
