Truma Mover XT4 - Produktbeschreibung; Aufbau

6
60020-00216 ∙ 00 ∙ 08/2022
Produktbeschreibung Mover XT4
DE

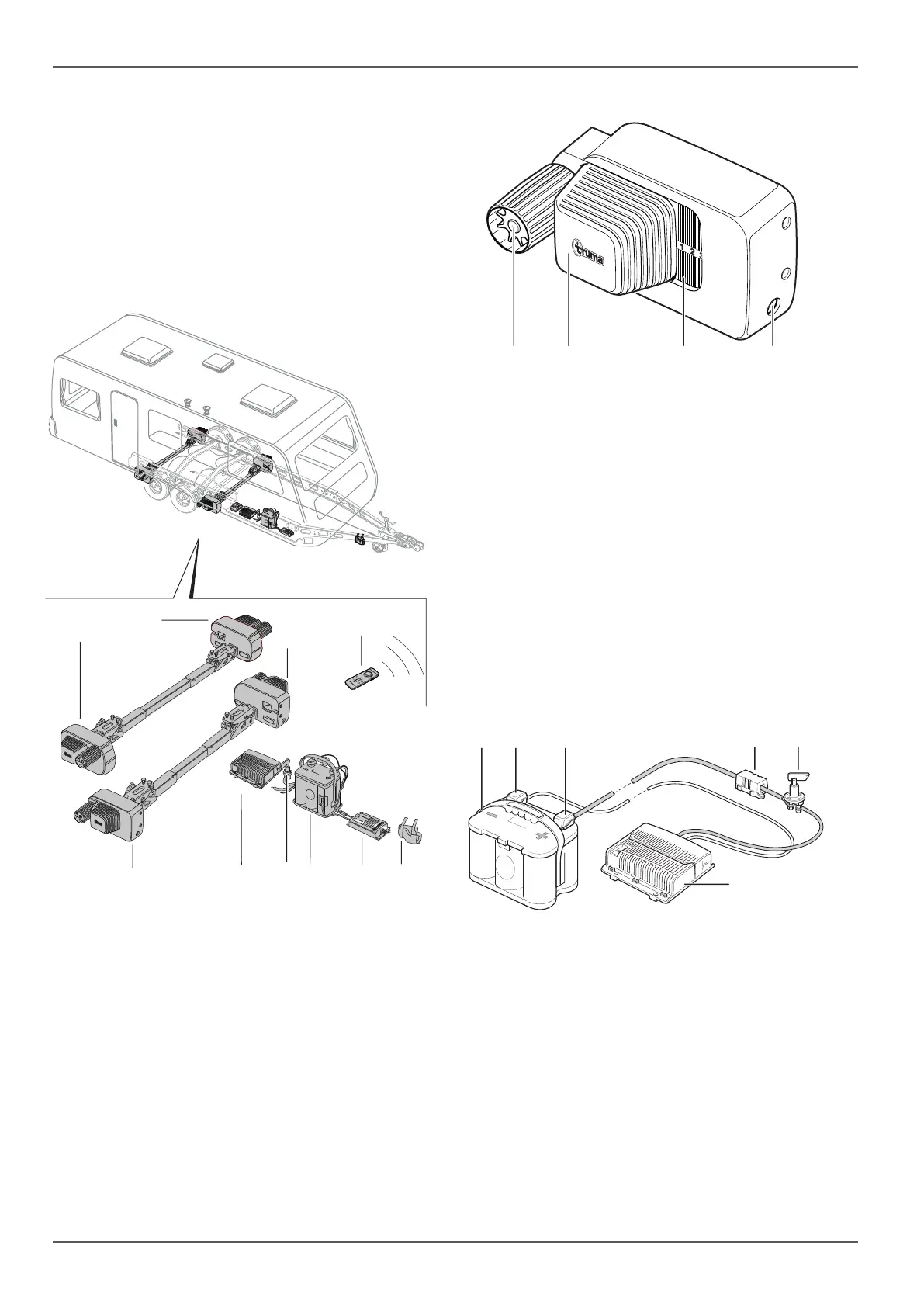

4 Produktbeschreibung
4.1 Aufbau
4.1.1 Aufbau Gesamtsystem
Das Rangiersystem besteht aus vier getrennten An-
triebseinheiten, die jeweils über einen eigenen 12V-
Gleichstrommotor verfügen� Diese Einheiten werden
jeweils in unmittelbarer Nähe der Räder am Fahr-
zeugrahmen montiert und mittels einer Querstange
verbunden�
10
2
1
9
5
6
7
8
3
4
Abb. 1
1 Antriebseinheit links (in Fahrtrichtung)
2 Antriebseinheit rechts (in Fahrtrichtung)
3 Antriebseinheit rechts (in Fahrtrichtung)
4 Antriebseinheit links (in Fahrtrichtung
5 Steuerung
6 Batterietrennschalter
7 Batterie
8 Ladegerät
9 Sicherheitssteckdose
10 Fernbedienung
4.1.2 Aufbau Antriebseinheit
1 2
3 4
Abb. 2
1 Antriebsrolle
2 Elektromotor
3 Statusanzeige An- und Abschwenken
4 Vorrichtung Notabschwenken
4.1.3 Aufbau Spannungsversorgung

WARNUNG
Brandgefahr durch abgedeckte Steuerung
im Innenraum des Wohnwagens
Wird die Steuerung nicht ausreichend belüf-
tet, kann die Steuerung während des Betriebs
überhitzen�

Die Steuerung ausreichend belüften�

Die Steuerung nicht abdecken�

Zeichnung beispielhaft (Steuerung Mover XT)
1 52 3
6
4
Abb. 3
1 Batterie
2 Minuspol
3 Pluspol
4 Sicherung
5 Batterietrennschalter
6 Steuerung
