Guida rapida
Installazione
1. Fissare il sistema completo, o parti di esso, al muro
per mezzo di una guida DIN oppure di viti e tasselli.
2. Collegare gli attuatori.
3. Collegare un cavo di comunicazione termostato
ad unità base, modulo slave e/o modulo di
collegamento a stella opzionale. Nota: Si raccomanda
il collegamento del bus a margherita. Vedere pagina
110, Protocollo di comunicazione, per maggiori
informazioni.
4. Collegare un cavo di comunicazione a termostato/
timer.
5. Verifi care che i cavi siano in ordine e corretti:
• Attuatori
• Interruttore di riscaldamento/raffrescamento
• Pompa di ricircolo
6. Verifi care che lo scomparto 230 V c.a. dell'unità
base sia chiuso e che la vite di fi ssaggio sia serrata.
7. Collegare la sonda esterna opzionale (solo termostati
compatibili) e impostare il DIP switch (solo termostato
pubblico T-143).
Funzione
Interruttore
Termostato ambiente standard
1234
ON DIP
Termostato ambiente standard con sensore di
temperatura a pavimento
1234
ON DIP
Termostato ambiente standard, o dispositivo di
sistema, con sensore di temperatura esterna
1234
ON DIP
Dispositivo di sistema con l'ingresso per il
sensore utilizzato per la commutazione tra le
funzioni Comfort/ECO *
1234
ON DIP
Sensore remoto
1234
ON DIP
* Chiuso = ECO

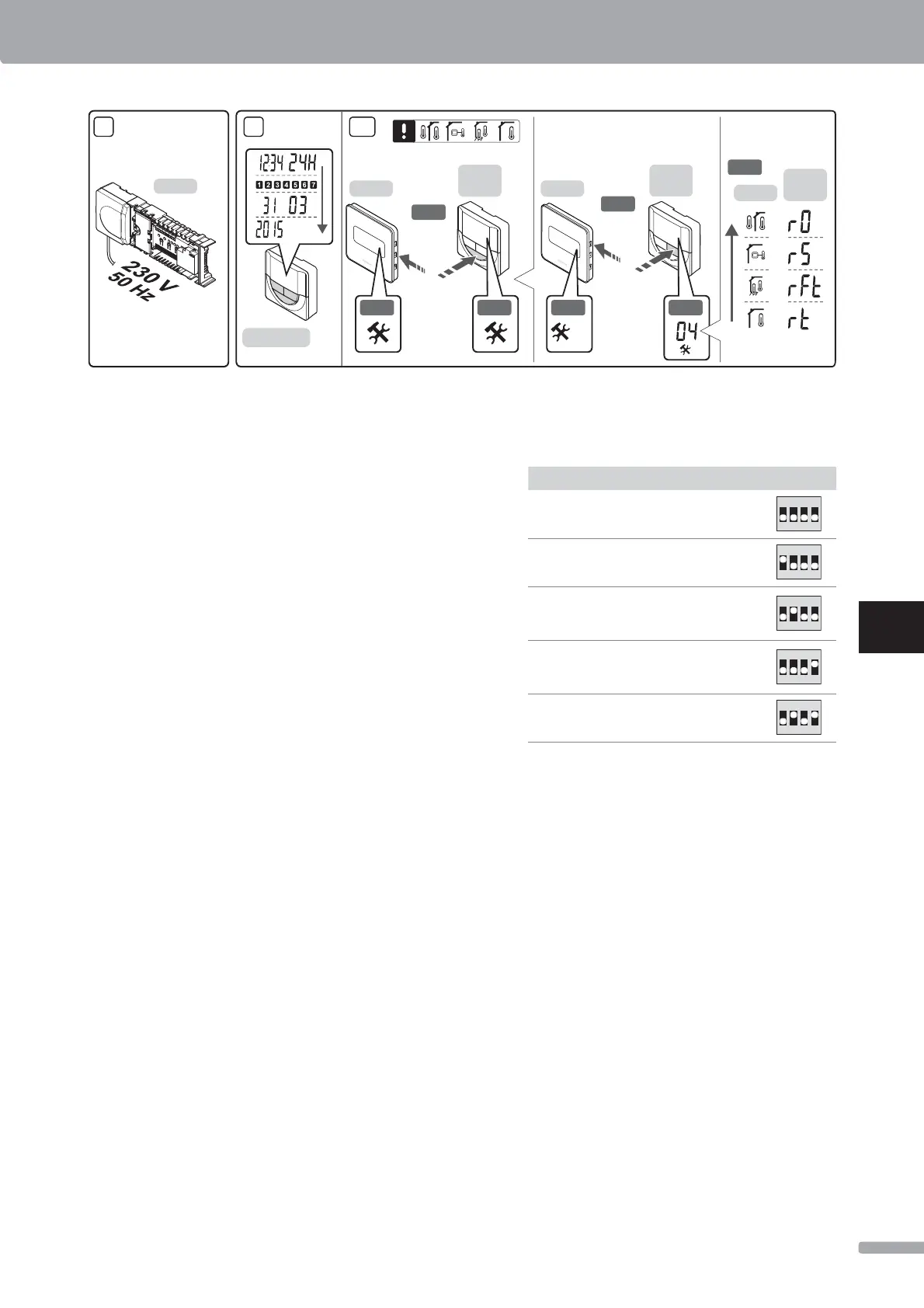

8. Collegare il cavo di alimentazione ad una presa
a muro a 230 V c.a. oppure, se richiesto dalle
normative locali, ad una morsettiera.
9. Impostare data ed ora sui termostati o sul timer
(solo termostato digitale T-148 o timer).
10. Selezionare la modalità di controllo del termostato
(menu parametri 04, solo nei termostati digitali).
Parametri predefi niti: RT (termostato ambiente
standard).
Registrare i termostati, il timer e gli altri dispositivi di
sistema nell'ordine (vedere pagina seguente).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
GUIDA RAPIDA
107
UPONOR SMATRIX BASE · GUIDA RAPIDA
