Rövid szerelési útmu-
tató
Szerelés
1. Ha az egész berendezést vagy annak egy részét
falra szereli, használjon DIN sínt vagy tiplis fali
csavarokat.
2. Csatlakoztassa az állásszabályozókat.
3. A gyengeáramú kábelt a szabályozóhoz,
abővítőmodulhoz vagy a külön megvásárolható
csillagmodulhoz csatlakoztassa. Megjegyzés:
Javasoljuk, hogy a sínrendszer egységei láncban
kapcsolódjanak egymáshoz. Az adatátviteli
kapcsolatokról bővebb tájékoztatás az 100.oldalon
található.
4. Csatlakoztassa a gyengeáramú kábelt a termosz-
táthoz vagy az időkapcsolóhoz.
5. Ellenőrizze, hogy minden vezeték csatlakoztatása
megtörtént és megfelelő-e:
• Állásszabályozók
• Fűtés-/hűtéskapcsoló
• Keringető szivattyú
6. Győződjön meg róla, hogy a szabályozó 230 V
váltóáramú doboza zárva van, a rögzítő csavar
pedig meg van húzva.
7. Csatlakoztassa a külön megvásárolható külső
érzékelőt (amennyiben a termosztát kompatibi-
lis), és állítsa be a DIP-kapcsolót
(csak a T-143 közületi termosztáton).
Funkció
Kapcsoló
Standard szobatermosztát
1234
ON DIP
Standard szobatermosztát
padlóhőmérséklet-érzékelővel
1234
ON DIP
Standard szobatermosztát vagy a rendszer
valamelyik készüléke kültéri hőmérséklet-
érzékelővel
1234
ON DIP
A rendszer olyan készüléke, amely az
érzékelőből érkező jeleket a „kényelmi/
gazdaságos” közötti átváltáshoz használja*
1234
ON DIP
Távérzékelő
1234
ON DIP
* Zárt = ECO
8. Csatlakoztassa az erősáramú kábelt a 230 V vál-
tóáram fali csatlakozóaljzatához, vagy ha a helyi
rendelkezések ezt írják elő, egy bekötő dobozhoz.
9. Állítsa be a termosztáton vagy az időkapcsolón
a napot és az időt (ez csak a T-148 digitális ter-
mosztátra vagy időkapcsolóra vonatkozik).
10. Válassza ki a termosztát üzemmódját (a 04
beállító menüből, csak digitális termosztátok
esetén). Alapértelmezés szerint: RT (standard
szobatermosztát).

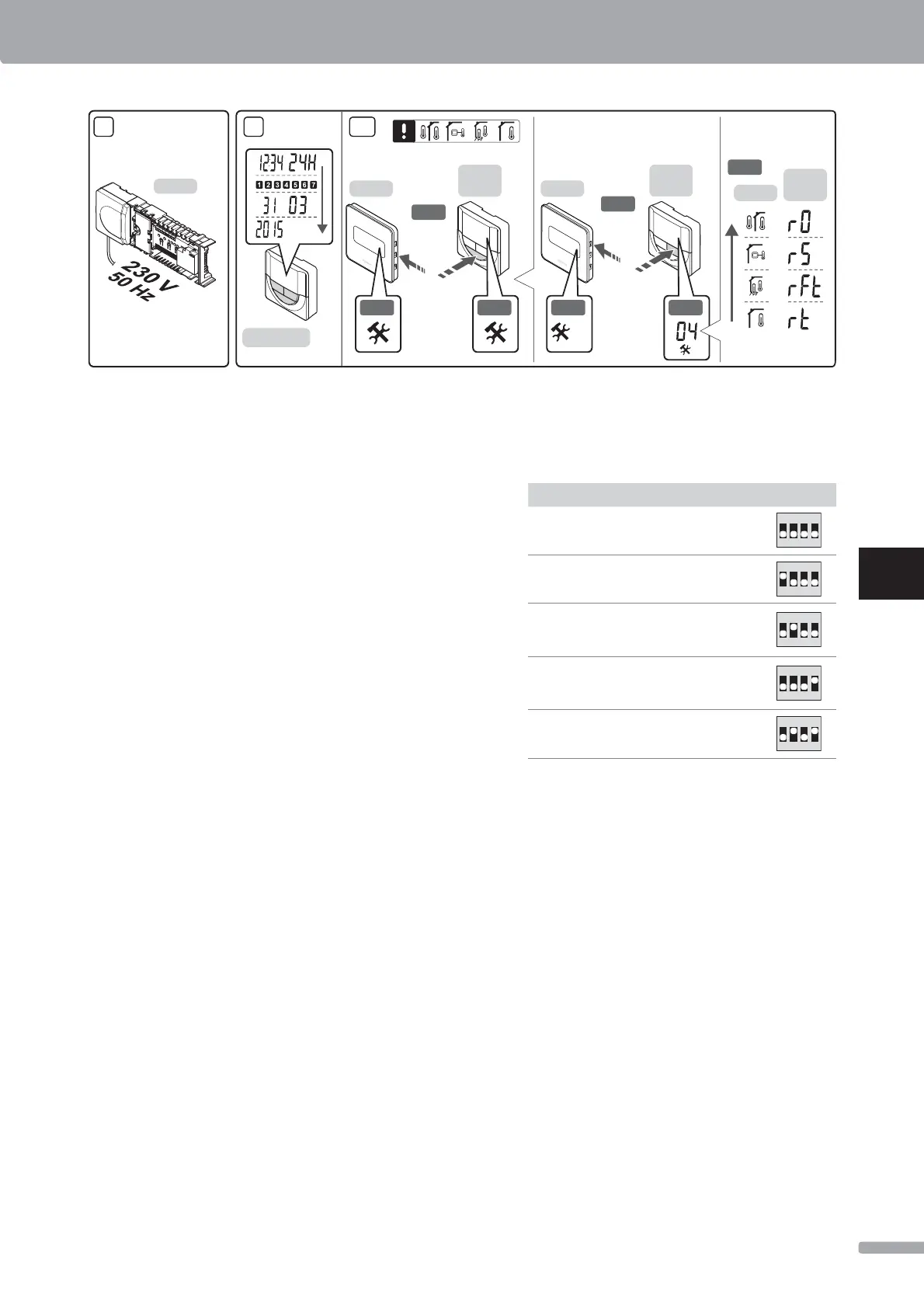

Azonosítsa a termosztátokat, az időkapcsolót és
a többi készüléket - ebben a sorrendben (ld. a
következő oldalt).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
RÖVID ÚTMUTATÓ
97
UPONOR SMATRIX BASE · RÖVID ÚTMUTATÓ
