Snelgids
Installatie
1. Bevestig de complete module, of delen ervan, aan
de muur met een DIN-rail of met muurschroeven en
pluggen.
2. Sluit de thermische aandrijvingen aan.
3. Sluit een communicatiekabel voor een ruimtethermo-
staat aan op de regelmodule,
slave-module, en/of de optionele stermodule. Op-
merking: De aanbevolen bustopologie is doorlussen.
Zie voor meer informatie, pagina 140: Communica-
tieprotocol.
4. Sluit een communicatiekabel aan op de ruimte-
thermostaat/timer.
5. Controleer of alle bedrading compleet en juist is:
• Thermische aandrijvingen
• Omschakelsignaal verwarmen/koelen
• Circulatiepomp
6. Zorg ervoor dat het 230 V AC compartiment van
de regelmodule gesloten is en dat de bevestigings-
schroef is vastgedraaid.
7. Sluit optionele externe voelers aan (alleen bijpas-
sende ruimtethermostaten) en stel de DIP-switch in
(uitsluitend openbare ruimtethermostaat T-143).
Functie
DIP switch
Standaard ruimtethermostaat
1234
ON DIP
Standaard ruimtethermostaat met een voeler
voor de vloertemperatuur
1234
ON DIP
Standaard ruimtethermostaat,
of systeemapparaat, met een
buitentemperatuurvoeler
1234
ON DIP
Systeemapparaat waarbij de voeleringang
gebruikt wordt voor de Comfort/ECO-
omschakelfunctie *
1234
ON DIP
Externe voeler
1234
ON DIP
* Dicht = ECO

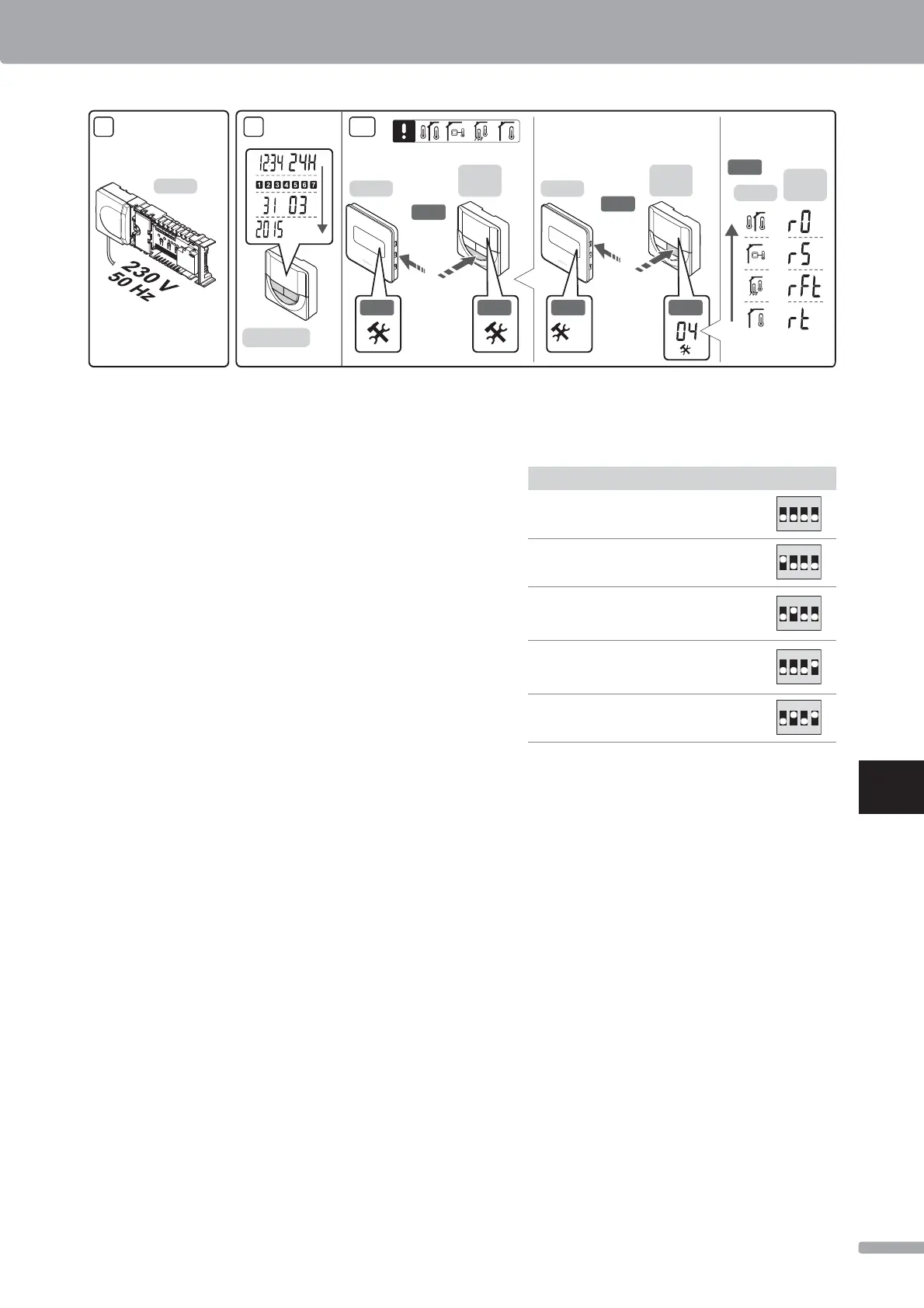

8. Steek het aansluitsnoer in een 230 V AC stopcontact
of, wanneer de lokale voorschriften dat eisen, in een
aansluitdoos.
9. Stel de tijd en datum op de ruimtethermostaten
of timer in (uitsluitend digitale ruimtethermostaat
T-148 of timer).
10. Selecteer de functiemodus van de ruimtethermo-
staat (instellingenmenu 04, uitsluitend bij digitale
ruimtethermostaten). Standaard: RT (standaard
ruimtethermostaat)
Registreer de ruimtethermostaten, de timer en andere
systeemapparaten, in onderstaande volgorde (volgende
pagina).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
SNELGIDS
137
UPONOR SMATRIX BASE · SNELGIDS

Uponor Smatrix Base Specifications

General

Compatibility	Uponor Smatrix thermostats and actuators
Enclosure Rating	IP20
Communication Protocol	Proprietary Uponor Smatrix protocol
Operating Temperature	0°C to +45°C
Storage Temperature	-20°C to +60°C
Relative Humidity	20% to 80% non-condensing
