Guía rápida
Instalación
1. Fije el conjunto de unidades base a la pared, bien
con un carril DIN o utilizando tornillos y anclajes.
2. Conecte los actuadores.
3. Conecte un cable de comunicación del termostato
a la unidad base, al módulo secundario o al módulo
estrella opcional. Nota: Se recomienda la topología
bus (conexión en cadena). Consulte la página 60,
Protocolo de Comunicaciones, para obtener más
información.
4. Conecte un cable de comunicación al termostato/
programador.
5. Compruebe que todos los cableados estén conectados
completa y correctamente:
• Actuadores
• Cambio calefacción/refrigeración
• Bomba de circulación
6. Asegúrese de que el compartimento de CA de 230
V de la unidad base esté cerrado y de que el tornillo
de fi jación esté apretado.
7. Conecte la sonda exterior opcional (solo en
termostatos compatibles) y ajuste el interruptor
DIP (solo en el termostato público T-143).
Función
Interruptor
Termostatos estándar para habitaciones
1234
ON DIP
Termostato estándar para habitaciones con
sensor de temperatura de suelo
1234
ON DIP
Termostato estándar o dispositivo de sistema
para habitaciones con sensor de temperatura
exterior
1234
ON DIP
Dispositivo del sistema donde la entrada del
sensor se utiliza para la función de cambio
Confort/ECO *
1234
ON DIP
Sonda inalámbrica
1234
ON DIP
* Cerrado = ECO

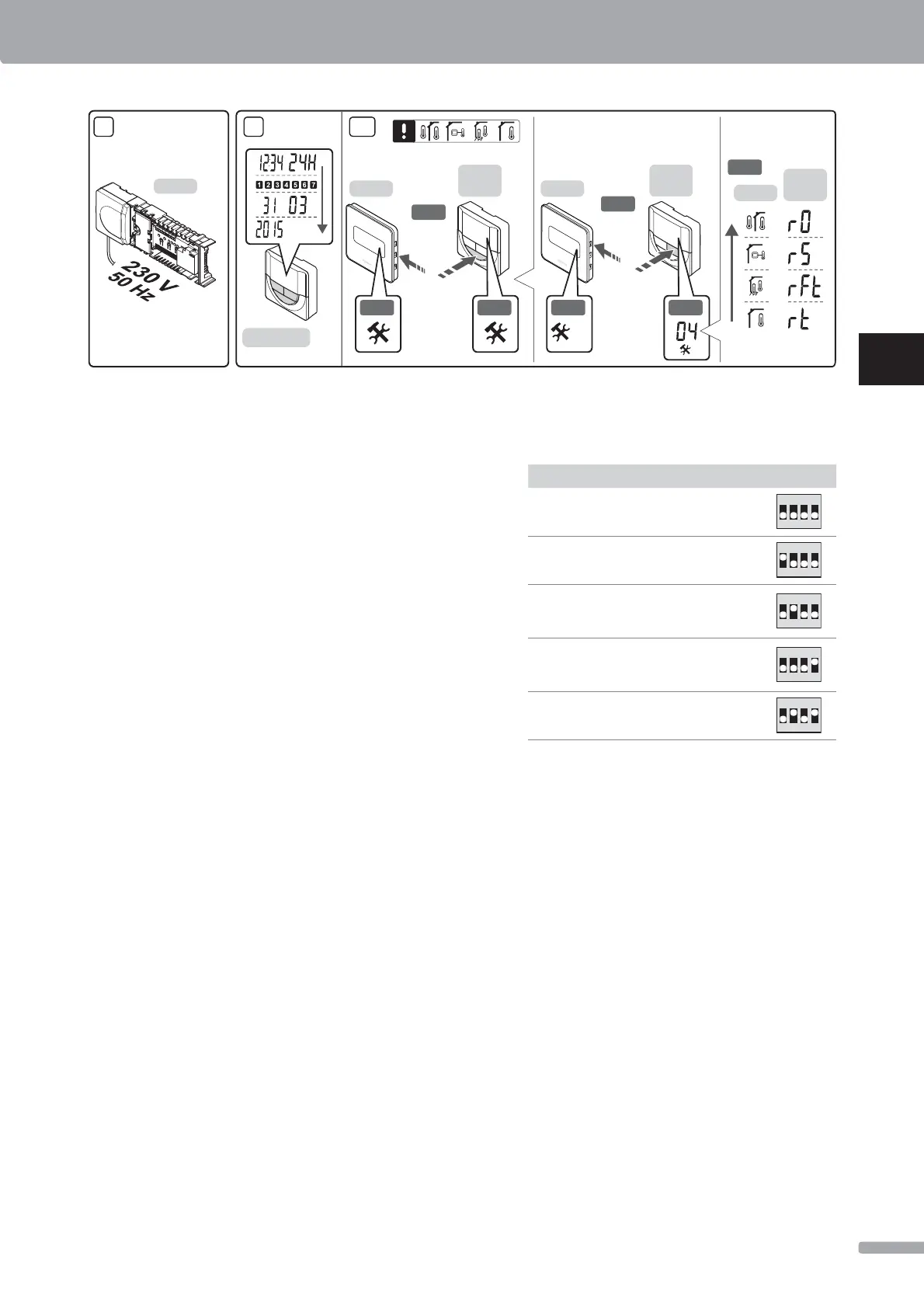

8. Conecte el cable de corriente a una toma de 230 V
CA, o si la normativa local lo requiriera, a una caja
de distribución.
9. Ajuste la hora y la fecha de los termostatos o del
programador (solo para el termostato digital T-148 o
el programador).
10. Seleccione el modo de control del termostato (menú
de confi guración 04, solo en termostatos digitales).
Predeterminado: RT (termostatos estándar para
habitaciones).
Registre los termostatos, el programador y los demás
dispositivos del sistema en el orden indicado (siguiente
página).
GUÍA RÁPIDA
57
UPONOR SMATRIX BASE · GUÍA RÁPIDA
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
