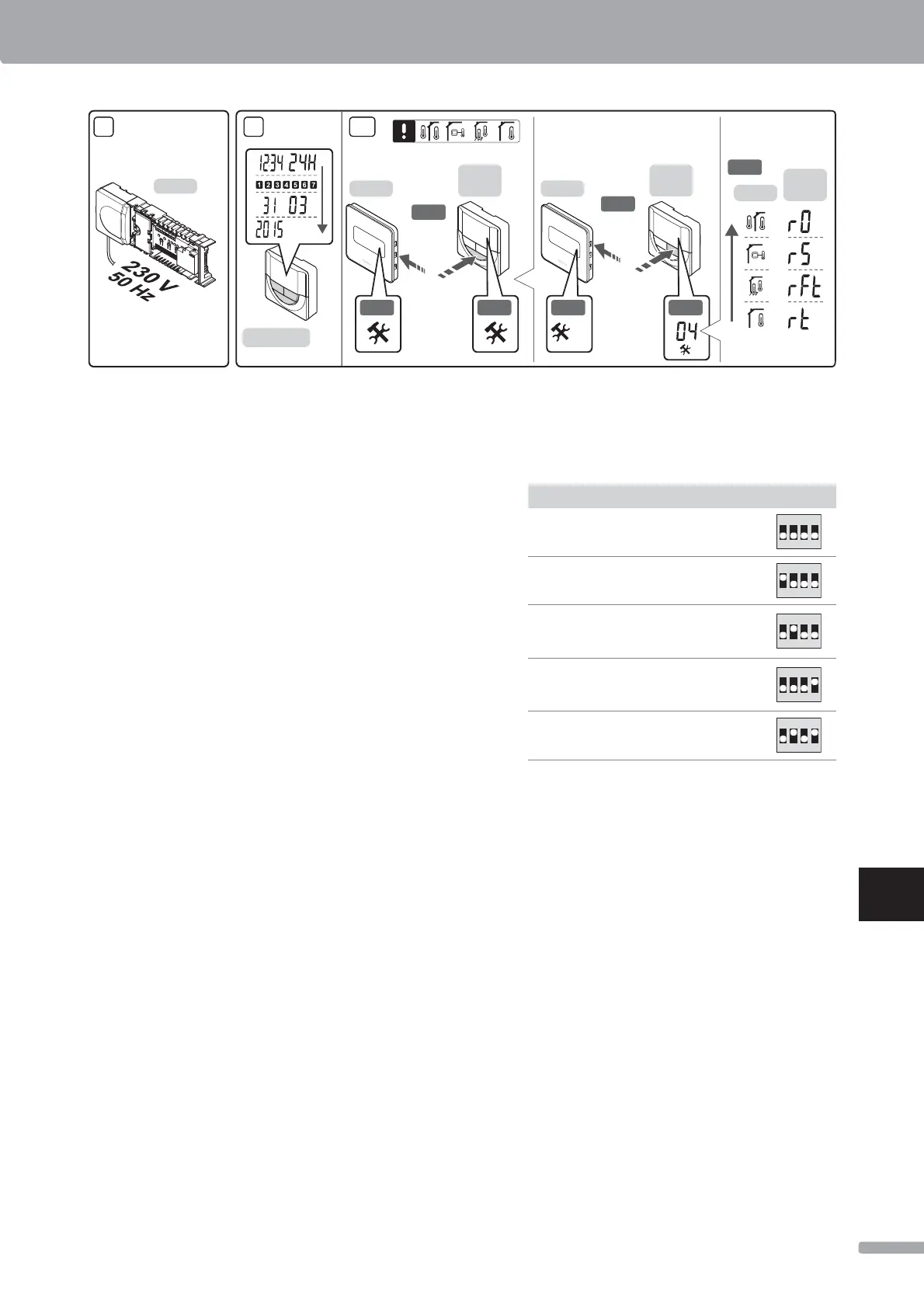

Krótki przewodnik
Instalacja
1. Przymocować cały zespół lub jego części do ściany
za pomocą szyny DIN lub za pomocą śrub i zatyczek.
2. Podłączyć siłowniki.
3.
Podłączyć kabel komunikacyjny termostatu
do sterownika, modułu rozszerzającego i/lub
opcjonalnego modułu gwiazda. Uwaga: Zaleca
się układ szynowy: układ szeregowy. Więcej
informacji znajduje się na stronie 160 w rozdziale
„Protokół komunikacyjny”.
.
4. Podłączyć kabel komunikacyjny do termostatu/ste-
rownika czasowego.
5. Sprawdzić, czy okablowanie jest kompletne
iprawidłowe.
• Siłowniki
• Przełącznik ogrzewania/chłodzenia
• Pompa cyrkulacyjna
6. Upewnić się, czy przedział 230 V AC sterownika jest
zamknięty oraz czy śruba mocująca jest dokręcona.
7.
Podłączyć opcjonalny czujnik zewnętrzny (dotyc-
zy tylko kompatybilnych termostatów) i ustawić
przełącznik DIP (dotyczy tylko termostatu public
T-143).
Funkcja
Przełącznik
Standardowy termostat pokojowy
1234
ON DIP
Standardowy termostat pokojowy z
czujnikiem temperatury podłogi
1234
ON DIP
Standardowy termostat pokojowy lub
urządzenie systemowe z czujnikiem
temperatury zewnętrznej
1234
ON DIP
Urządzenie systemowe, w którym sygnał
wejściowy czujnika jest wykorzystywany
wfunkcji przełączania trybów Komfort/ECO *
1234
ON DIP
Czujnik zdalny
1234
ON DIP
* Zamknięty = ECO
8. Podłączyć kabel zasilania do gniazda ściennego
230V AC lub — jeżeli wymagają tego przepisy
lokalne — do elektrycznej skrzynki rozdzielczej.
9. Ustawić w termostatach lub programatorze godzi-
nę i datę (dotyczy tylko termostatu z wyświetla-
czem T-148 lub programatora).
10. Wybrać tryb sterowania termostatu (menu ustawienia
04, tylko w termostatach z wyświetlaczem). Domyśl-
nie: RT (standardowy termostat pokojowy).
Zarejestrować termostaty, programator i inne
urządzenia systemowe, w tej kolejności (kolejna
strona).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
KRÓTKI PRZEWODNIK
157
UPONOR SMATRIX BASE · KRÓTKI PRZEWODNIK
