Uponor Smatrix Base Quick Guide

Hitri vodič
Vgradnja
1. Namestite sestavljen del ali del sestava na steno z
uporabo DIN letve/nosilca ali s pomočjo vijakov in
zidnih vložkov.
2. Priključite termopogone.
3.
Komunikacijski kabel termostata priključite na
priključni modul, pomožni modul in/ali dodatni
zvezdasti modul. Opomba: Priporočamo topologijo
zaporednega povezovanja. Dodatne informacije
nastrani 210 v razdelku »Komunikacijski protokol«.
4. Priključite komunikacijski kabel na termostat/timer.
5. Preverite, če je ožičenje končano in izvedeno
pravilno:
• Termopogoni
• Preklopno stikalo ogrevanje/hlajenje
• Obtočna črpalka
6. Zagotovite, da je 230 V AC predelek priključnega
modula zaprt in pritrjen s pritrdilnim vijakom.
7.
Priključite dodatno zunanje tipalo (samo združljivi
termostati) in nastavite kon guracijska stikala
DIP(samo javni termostat T-143).
Funkcija
Kon guracijsko
stikalo
Navadni sobni termostat
1234
ON DIP
Navadni sobni termostat skupaj s
temperaturnim tipalom
1234
ON DIP
Navadni sobni termostat ali kot sistemska
naprava, skupaj s tipalom zunanje
temperature
1234
ON DIP
Uporabljen kot sistemska naprava, kjer
se vhodni signal uporabi za preklop
iz komfortnega v ekonomični način
delovanja *
1234
ON DIP
Daljinsko (oddaljeno) tipalo
1234
ON DIP
* Zaprto = ekonomični način (ECO)
8. Priključite priključni kabel v 230 V AC stensko vtični-
co ali, če je to zahtevano s strani lokalnih predpisov,
v priključno dozo.
9. Nastavite uro in datum na termostatih
ali timerju
(velja samo za programabilni termostat T-148
ali
timer I-143).

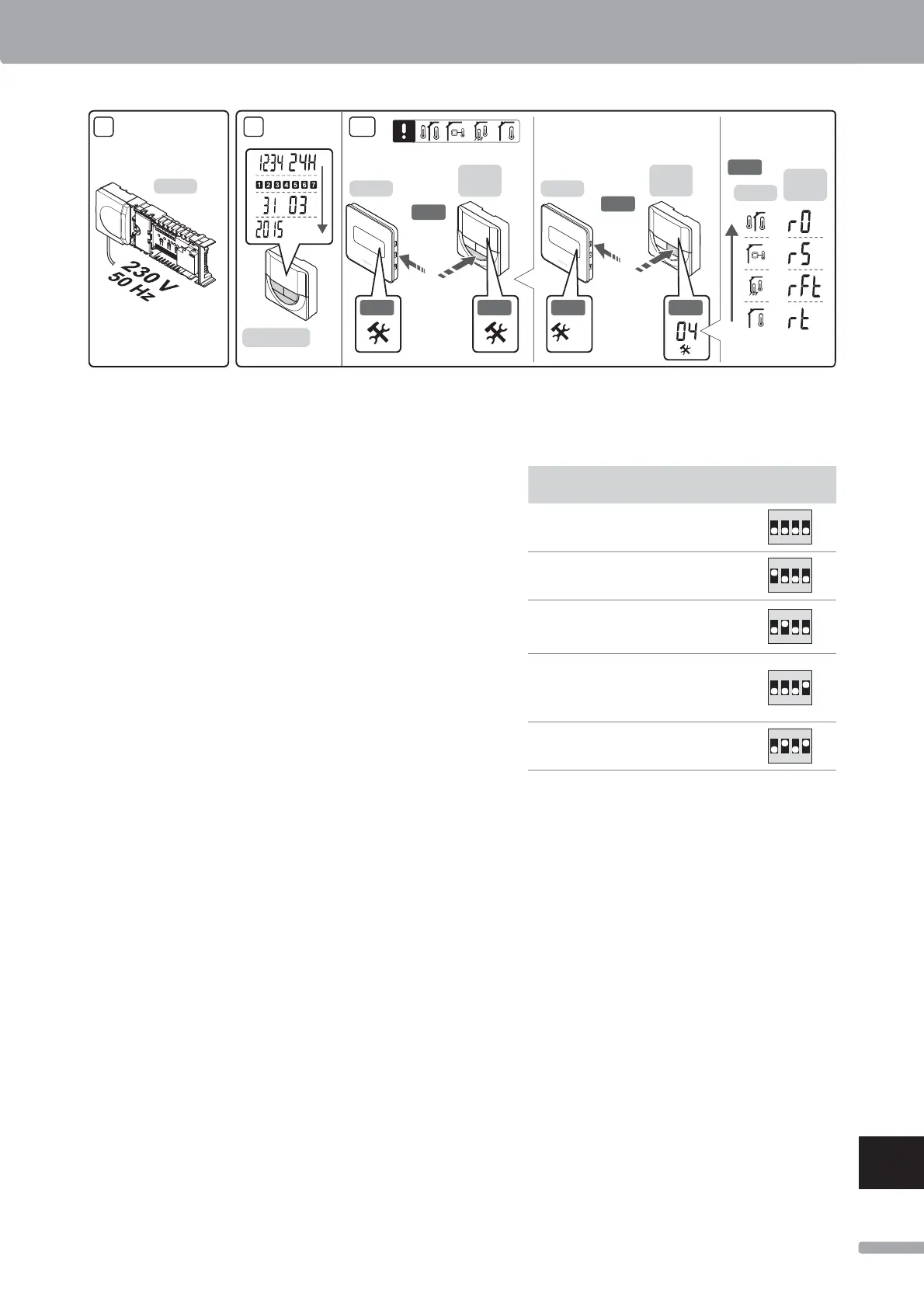

10. Izberite način delovanja na termostatu (nastavit-
veni menu 04, velja samo za digitalne termostate).
Privzeta vrednost: RT (standardni sobni termostat).
Registrirajte termostate, timer in ostale sistemske
naprave, v takšnem vrstnem redu (glejte naslednjo
stran).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
HITRI VODIČ
EN
CZ
DE
DK
EE
ES
FI
FR
HR
HU
IT
LT
LV
NL
NO
PL
PT
RO
RU
SE
SI
SK
207
UPONOR SMATRIX BASE · HITRI VODIČ
