Guide de référence
rapide
Installation
1. Installer tout l'ensemble ou certaines parties de
l'ensemble à la paroi à l'aide d'un rail DIN ou de vis
ou prises murales.
2. Connecter les actionneurs.
3. Connecter un câble de communication de thermo-
stat à la centrale de régulation, au module esclave
et/ou au module en étoile en option. Remarque :
la topologie en bus en chaîne est recommandée.
Voir page 80, Protocole de communications pour
plus d’information.
4. Connecter un câble de communication au
thermostat/minuteur.
5. Vérifi er que le câblage est complet et correct :
• Actionneurs
• Commutateur de chaud/froid
• Pompe de circulation
6. Vérifi er que le compartiment 230 V CA de la
centrale de régulation est fermé et que la vis de
fi xation est bien serrée.
7. Connecter un capteur externe optionnel (thermostats
compatibles uniquement) et régler le commutateur
DIP (thermostat public T-143 uniquement).
Fonction
Commutateur
Thermostat d'ambiance standard
1234
ON DIP
Thermostat d'ambiance et capteur de
température du sol
1234
ON DIP
Thermostat d'ambiance standard, ou
composant du système, et capteur de
température extérieure
1234
ON DIP
Composant du système où l'entrée de
capteur est utilisée pour la fonction
commutateur ECO/Confort *
1234
ON DIP
Sonde à distance
1234
ON DIP
* Fermé = ECO

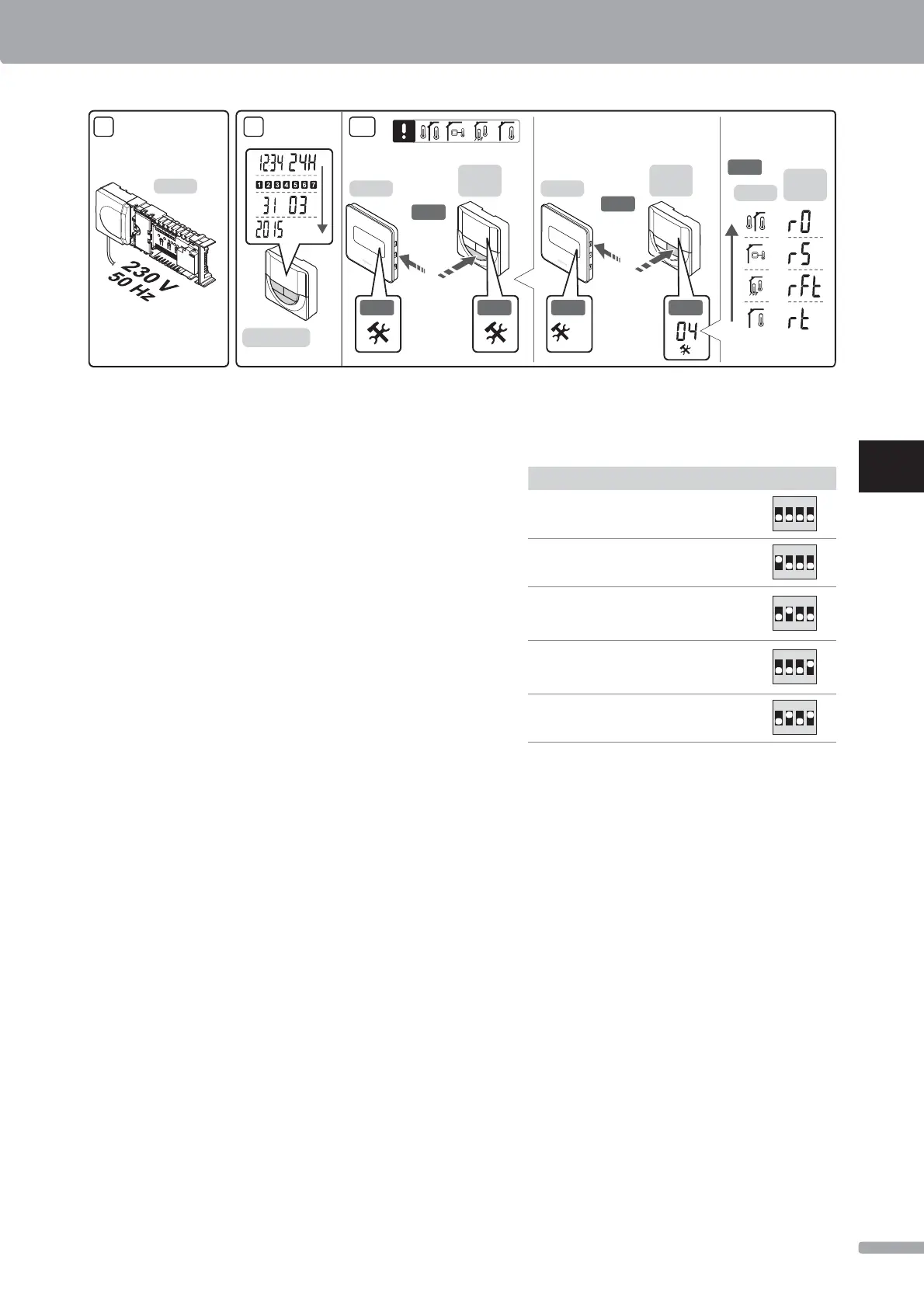

8. Brancher le câble d'alimentation sur une prise
murale de 230 V CA ou, si les normes locales
l'exigent, à une boîte de connexion.
9. Régler l'heure et la date sur les thermostats ou le
minuteur (thermostat numérique T-148 ou minuteur
uniquement).
10. Sélectionner le mode de contrôle du thermostat
(menu paramètres 04, sur thermostats numériques
uniquement). Défaut : RT (thermostat d'ambiance
standard).
Affecter les thermostats, le minuteur et les autres
composants du système dans cet ordre (page suivante).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
