Краткое руководство
Установка
1. Установите комплект в сборе или отдельные
компоненты на стену, посредством либо рейки
DIN, либо винтов с дюбелями.
2. Подключите исполнительные механизмы.
3.
Подключите кабель связи термостата
кконтроллеру, дополнительному модулю
и (или) модулю-звезде (опционально).
Примечание. Рекомендуется последовательная
схема подключения (топология bus-шина).
Дополнительную информацию смотрите на
стр. 190, «Протокол связи».
4. Подключите кабель связи к термостату/таймеру.
5. Вся проводка должна быть выполнена
полностью и правильно:
• Исполнительные механизмы
• Переключатель отопления/охлаждения
• Циркуляционный насос
6. Отсек контроллера с напряжением 230 В перем.
тока должен быть закрыт, а крепежный винт
затянут.
7.
Подключите опциональный внешний датчик
(только для совместимых термостатов)
инастройте двухпозиционный переключатель
(только для термостата Public T-143).
Функция
Переключатель
Стандартный комнатный термостат
1234
ON DIP
Стандартный комнатный термостат с
датчиком температуры пола
1234
ON DIP
Стандартный комнатный термостат
или системное устройство с датчиком
наружной температуры
1234
ON DIP
Системное устройство с
использованием входного сигнала от
датчика для функции переключения
комфортного и экономичного
режима*
1234
ON DIP
Дистанционный датчик
1234
ON DIP
* Замкнуто = Экономичный режим

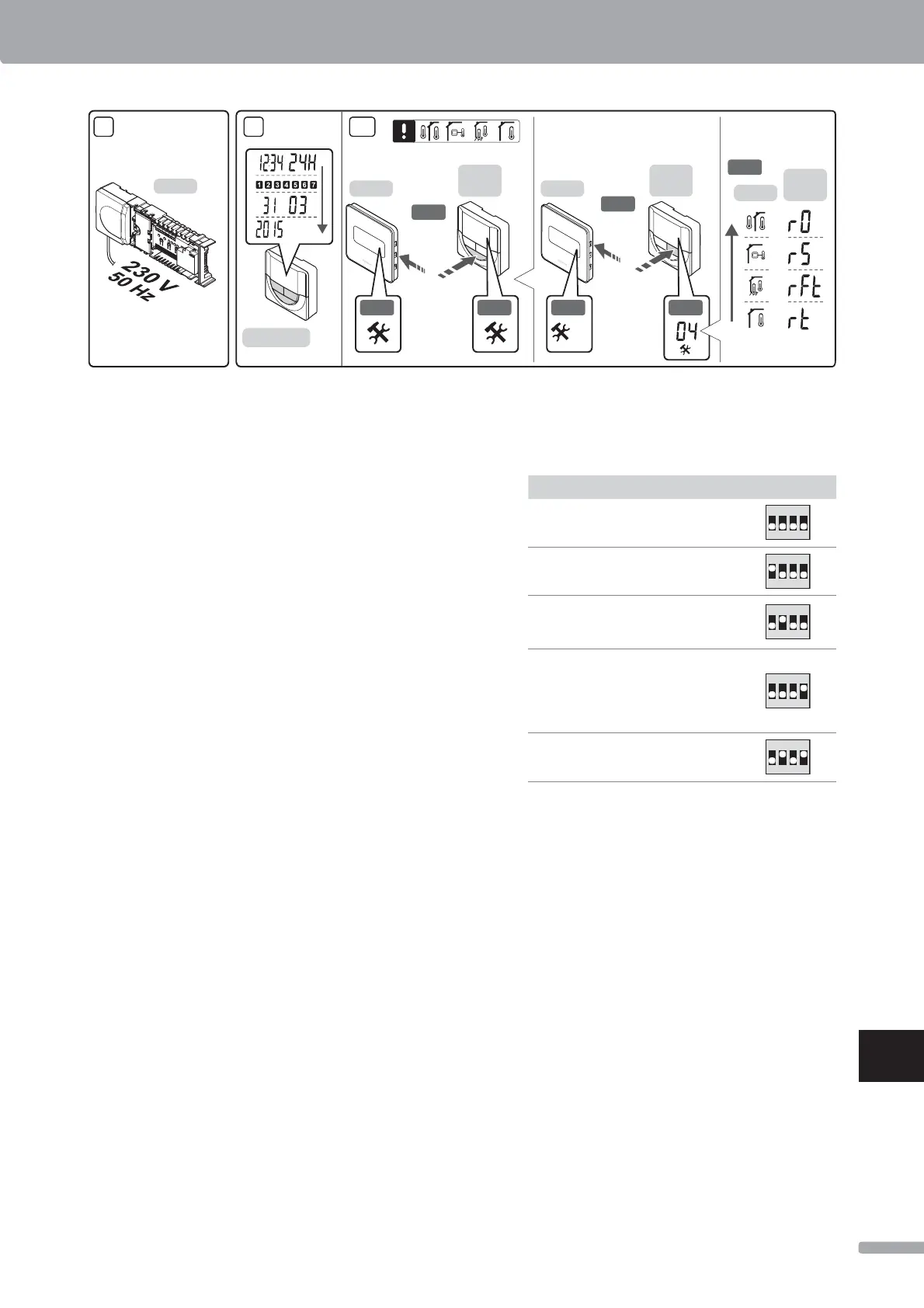

8. Подключите кабель питания к настенной
розетке с напряжением 230 В перем. тока,
либо к распределительной коробке, согласно
требованиям местного законодательства.
9. Установите время и дату на термостатах или
таймере (только для цифрового термостата T-148
или таймера).
10. Выберите режим управления термостатом (меню
настроек 04, только на цифровых термостатах).
По умолчанию: RT (стандартный комнатный
термостат).
Зарегистрируйте термостаты, таймер и прочие
системные устройства в этом порядке (следующая
страница).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
КРАТКОЕ РУКОВОДСТВО
187
UPONOR SMATRIX BASE · КРАТКОЕ РУКОВОДСТВО

Uponor Smatrix Base Specifications

General

Compatibility	Uponor Smatrix thermostats and actuators
Enclosure Rating	IP20
Communication Protocol	Proprietary Uponor Smatrix protocol
Operating Temperature	0°C to +45°C
Storage Temperature	-20°C to +60°C
Relative Humidity	20% to 80% non-condensing
