Stručný návod
Montáž
1. Pripojte celú súpravu alebo jej časti na stenu buď
pomocou DIN lišty, alebo použitím nástenných
skrutiek a hmoždiniek.
2. Pripojte termopohony.
3.
Pripojte komunikačný kábel termostatu k
ovládaču, druhotnému modulu a/alebo k
voliteľnému hviezdicovému modulu. Poznámka:
Odporúča sa zbernicová topológia siete. Pre viac
informácií pozri Komunikačný protokol na strane
220.
4. Pripojte komunikačný kábel k termostatu/časovaču.
5. Skontrolujte, či sú všetky vodiče úplne a správne
pripojené:
• Termopohony
• Prepínač kúrenie/chladenie
• Obehové čerpadlo
6. Uistite sa, že 230 V AC skriňa ovládača je zatvorená
a upevňovacia skrutka je dotiahnutá.
7.
Pripojte voliteľný externý snímač (lenkompati-
bilné termostaty) a nastavte prepínač DIP (len
verejný termostat T-143).
Funkcia
Prepínač
Štandardný izbový termostat
1234
ON DIP
Štandardný izbový termostat s podlahovým
snímačom teploty
1234
ON DIP
Štandardný izbový termostat alebo
systémový prístroj so snímačom vonkajšej
teploty
1234
ON DIP
Systémový prístroj, kde vstup snímača je
používaný na funkciu prepínania Comfort/
ECO *
1234
ON DIP
Snímač diaľkového ovládania
1234
ON DIP
* Zatvorený = ECO

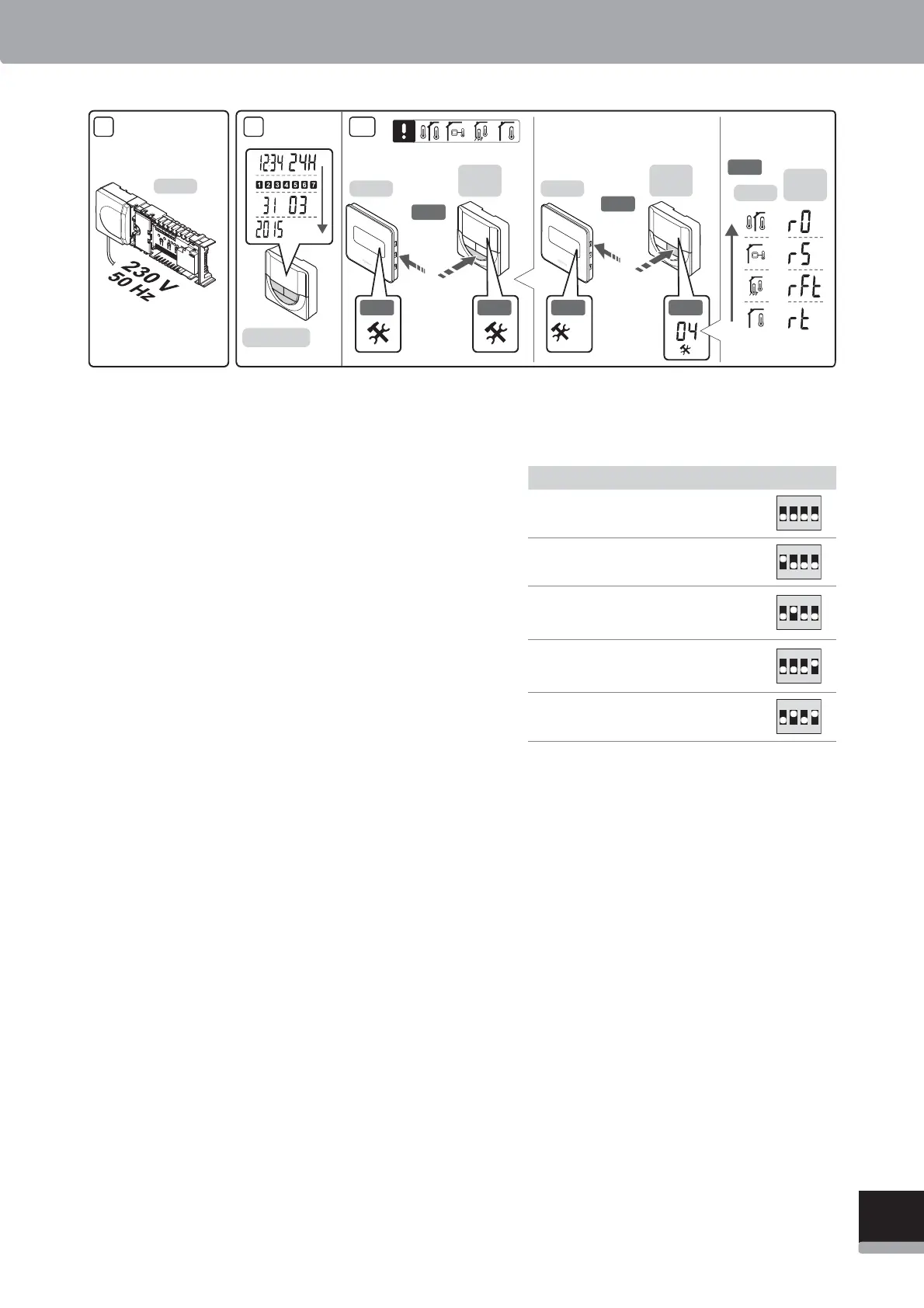

8. Zapojte napájací kábel do zásuvky 230 V AC, alebo
ak si to miestne predpisy vyžadujú, do rozvádzacej
skrine.
9. Nastavte čas a dátum na termostatoch
alebo
časo-
vači
(len v prípade digitálneho termostatu T-148
alebo časovača)
.
10. Vyberte ovládací režim termostatu (menu nastavení
04, len na digitálnych termostatoch). Základné
nastavenie: RT (štandardný izbový termostat).
Zaregistrujte termostaty, časovač a iné systémové
prístroje, v tomto poradí (ďalšia strana).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
STRUČNÝ NÁVOD
217
UPONOR SMATRIX BASE · STRUČNÝ NÁVOD
