Īsā instrukcija
Uzstādīšana
1. Pievienojiet visu bloku vai tā daļas pie sienas,
izmantojot DINsliedi vai sienas skrūves un tapas.
2. Pievienojiet aktuatorus.
3.
Pieslēdziet kontroles ierīcei, paplašinājuma
modulim un/vai papildiespējās pieejamajam
zvaigznes slēguma modulim termostata sakaru
kabeli. Piezīme. Ieteicama zvaigznes slēguma
kopnes topoloģija. Plašāku informāciju skatiet
sadaļā Sakaru protokoli 130.lpp.
4. Pieslēdziet termostatam/laika relejam sakaru kabeli.
5. Pārbaudiet, vai visas elektroinstalācijas ir pabeigtas
un pareizas:
• aktuatori;
• apsildes/dzesēšanas slēdzis;
• cirkulācijas sūknis.
6. Pārliecinieties, vai kontroles ierīces 230V maiņstrāvas
nodalījums ir aizvērts un nostiprināšanas skrūve ir
pievilkta.
7.
Pievienojiet papildu ārējo sensoru (tikai
atbilstošiem termostatiem) un uzstādiet divrindu
korpusa slēdzi (tikai sabiedrisko telputermo-
statam T-143).

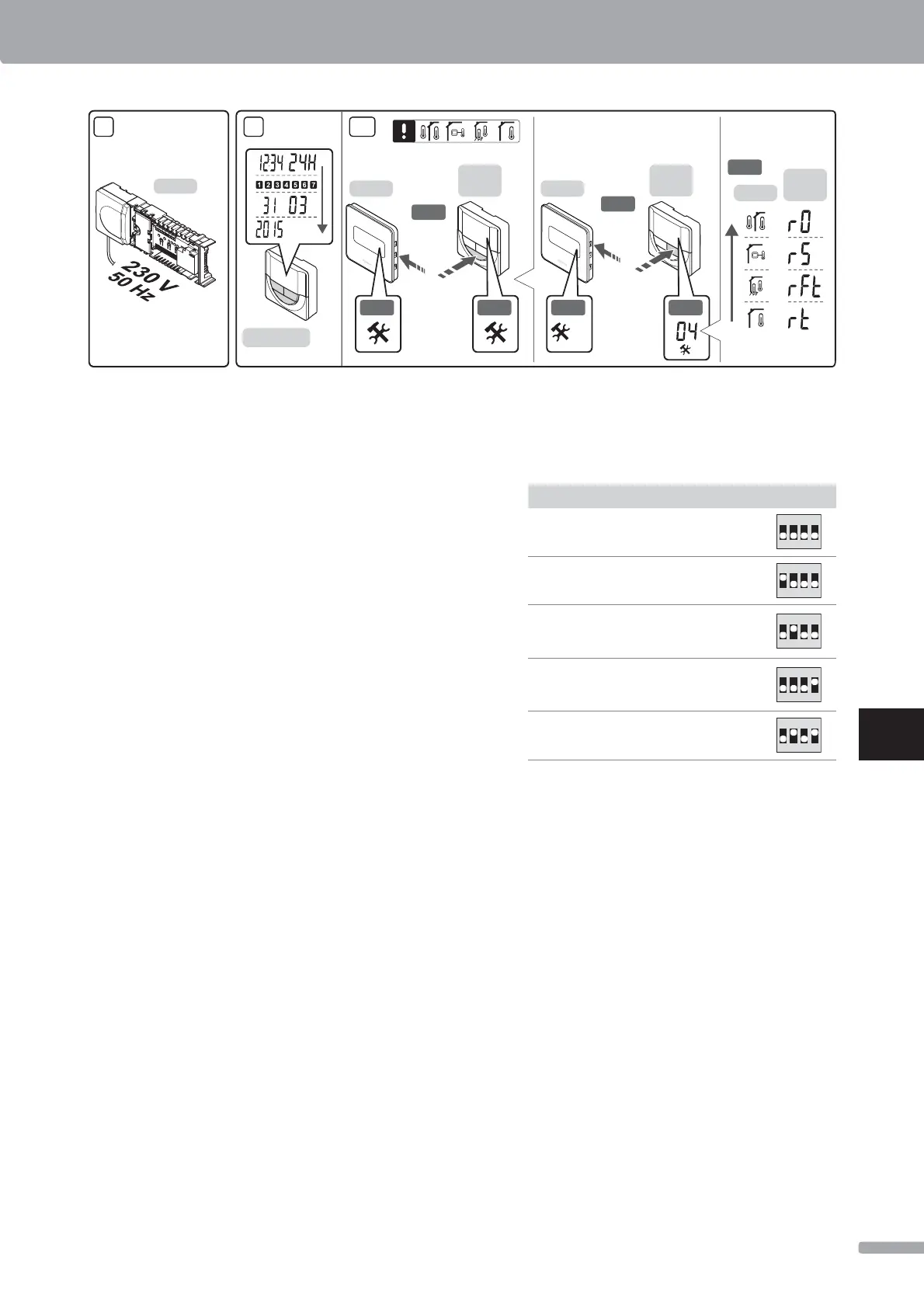

Funkcija
Slēdzis
Telpas standarta termostats
1234
ON DIP
Telpas standarta termostats ar grīdas
temperatūras sensoru
1234
ON DIP
Telpas standarta termostats vai sistēmas
ierīce ar āra gaisa temperatūras sensoru
1234
ON DIP
Sistēmas ierīce, kurā sensora ieeja
tiek izmantota komforta/ECO režīma
pārslēgšanas funkcijai *
1234
ON DIP
Attālinātais sensors
1234
ON DIP
* Aizvērts = EKO
8. Pieslēdziet strāvas vadu 230V maiņstrāvas sienas
kontaktrozetei vai, ja tā noteikts vietējos noteikumos,
sadales dēlim.
9. Iestatiet termostatos vai laika relejā datumu un lai-
ku (tikai digitālais termostats T-148 vai laika relejs).
10. Izvēlieties termostata vadības režīmu (iestatījumu
izvēlne04, tikai digitālie termostati). Pēc
noklusējuma: RT (telpas standarta termostats).
Reģistrējiet termostatus, laika releju un citas sistēmas
ierīces norādītajā secībā (nākamā lapa).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
ĪSĀ INSTRUKCIJA
127
