Quickguide
Installation
1. Fastgør hele kontrolenheden, eller dele af den, til
væggen, enten med en DIN-skinne eller ved hjælp
af skruer og plugs.
2. Tilslut telestaterne.
3. Tilslut et termostatkommunikationskabel til
kontrolenheden, slavemodulet og/eller det valgfri
samlemodul. Bemærk: Det anbefales at bruge
busprincip med serieforbindelse. Se side 40,
Kommunikationsprotokol, for at få yderligere
oplysninger.
4. Tilslut et kommunikationskabel til termostaten/
timeren.
5. Kontrollér, at al ledningsføring er komplet og korrekt:
• Telestater
• Varme/køle-kontakt
• Cirkulationspumpe
6. Sørg for, at kontrolenhedens 230 V-vekselstrømsrum
er lukket, og at monteringsskruen er spændt.
7. Tilslut den valgfri eksterne føler (kun kompatible
termostater), og indstil DIP-kontakten
(kun termostat T-143 til institutionsbrug).
Funktion
Kontakt
Standard rumtermostat
1234
ON DIP
Standard rumtermostat sammen med en
gulvtemperaturføler
1234
ON DIP
Standard rumtermostat eller systemenhed
sammen med en udendørs temperaturføler
1234
ON DIP
Systemenhed, hvor følerindgangen bruges til
komfort/Øko-omskiftningsfunktion *
1234
ON DIP
Fjernføler
1234
ON DIP
* Lukket = ECO-tilstand

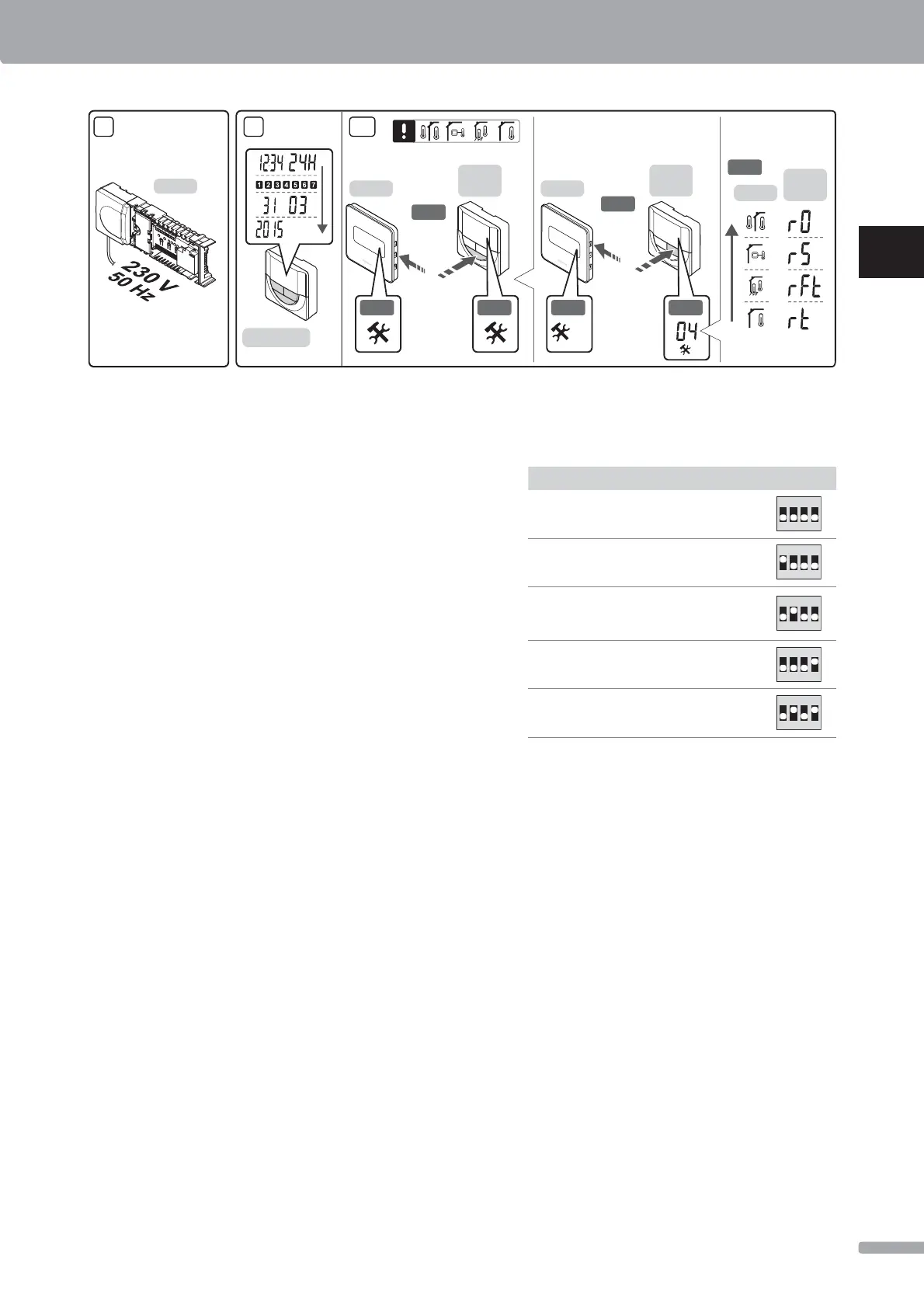

8. Slut strømkablet til et 230 V-vekselstrømstik eller,
hvis lokale regler kræver det, til en tilslutningsdåse.
9. Indstil tid og dato på termostaterne eller timer (kun
digital termostat T-148 eller timer).
10. Vælg termostatkontroltilstand (indstillingsmenu 04,
kun i digitale termostater). Standard: RT (standard
rumtermostat).
Registrer termostater, timeren og andre systemenheder i
denne rækkefølge (næste side).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
QUICKGUIDE
37
UPONOR SMATRIX BASE · QUICKGUIDE
