Brzi vodič
Postavljanje

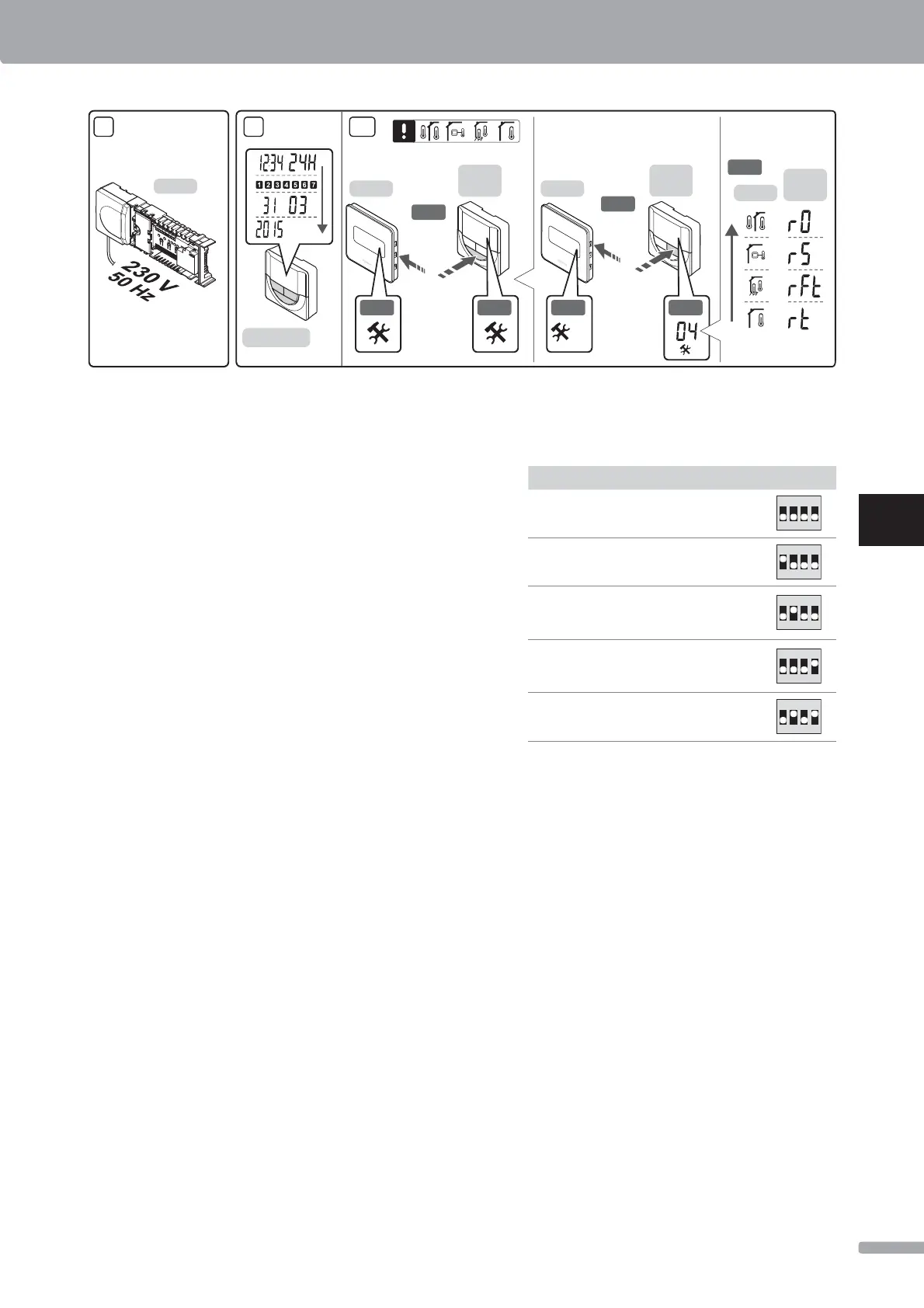

1. Pričvrstite cijeli uređaj ili njegove dijelove na zid uz
pomoć DIN šine ili zidnih vijaka i utikača.
2. Povežite aktuatore.
3.
Povežite komunikacijski kabel termostata
s regulatorom, podređenim modulom i/ili
neobaveznim zvjezdastim modulom. Napomena:
Preporučuje se sabirnička topologija sa serijskim
povezivanjem. Za više informacija pogledajte
Komunikacijskiprotokol na 90. stranici.
4. Povežite komunikacijski kabel s termostatom /
mjeračem vremena.
5. Provjerite jesu li sva ožičenja dovršena i ispravna:
• Aktuatori
• Prekidač za grijanje/hlađenje
• Cirkulacijska crpka
6. Provjerite je li odjeljak kontrolera za izmjeničnu
struju od 230 V zatvoren i je li vijak za pričvršćivanje
zategnut.
7.
Povežite neobavezni vanjski senzor
(samokompatibilni termostati) i postavite
DIPprekidač (samo za javni termostat T-143).
Funkcija
Prekidač
Standardni sobni termostat
1234
ON DIP
Standardni sobni termostat sa senzorom za
podnu temperaturu
1234
ON DIP
Standardni sobni termostat ili sistemski
uređaj sa senzorom za vanjsku temperaturu
1234
ON DIP
Sistemski uređaj kod kojega se ulaz za
senzor upotrebljava za funkciju prebacivanja
Comfort/ECO *
1234
ON DIP
Daljinski senzor
1234
ON DIP
* Zatvoreno = ECO
8. Povežite kabel za napajanje sa zidnom utičnicom
za izmjeničnu struju od 230 V ili, ako to zahtijevaju
lokalni propisi, s razvodnom kutijom.
9. Postavite vrijeme i datum na termostatima ili
mjeraču vremena (samo digitalni termostat T-148 ili
mjerač vremena).
10. Odaberite način upravljanja termostatom (izbornik
postavki 04, samo kod digitalnih termostata).
Zadano: RT (standardni sobni termostat).
Registrirajte termostate, mjerač vremena i druge
sistemske uređaje tim redoslijedom (sljedeća
stranica).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
BRZI VODIČ
87
UPONOR SMATRIX BASE · BRZI VODIČ
