Guia Rápido
Instalação
1. Instale o conjunto completo ou partes do mesmo na
parede, seja com uma calha DIN ou com conectores
e parafusos.
2. Ligue os actuadores.
3.
Ligue um cabo de comunicação do termóstato ao
controlador, ao módulo secundário e/ou ao módulo
principal opcional. Nota: É recomendada topologia de
barramento de ligação em cadeia. Consulte a página
170, Protocolo de comunicações, para mais infor-
mações
.
4. Ligue um cabo de comunicação ao termóstato/tem-
porizador.
5. Verifi que se todas as ligações estão concluídas e
corretas:
• Actuadores
• Comutação entre aquecimento/refrigeração
• Bomba de circulação
6. Certifi que-se de que o compartimento de 230 VCA
do controlador está fechado e de que o parafuso de
fi xação está apertado.
7. Ligue o sensor externo opcional (apenas em ter-
móstatos compatíveis) e confi gure o interruptor DIP
(apenas no termóstato recintos públicos T-143).
Função
Interruptor
Termóstato de divisão padrão
1234
ON DIP
Termóstato de divisão padrão juntamente
com um sensor de temperatura do pavimento
1234
ON DIP
Termóstato de divisão padrão ou dispositivo
de sistema, juntamente com um sensor de
temperatura exterior
1234
ON DIP
Dispositivo do sistema onde a entrada do
sensor é utilizada para função de comutação
entre Comfort/ECO *
1234
ON DIP
Sensor remoto
1234
ON DIP
* Fechado = ECO

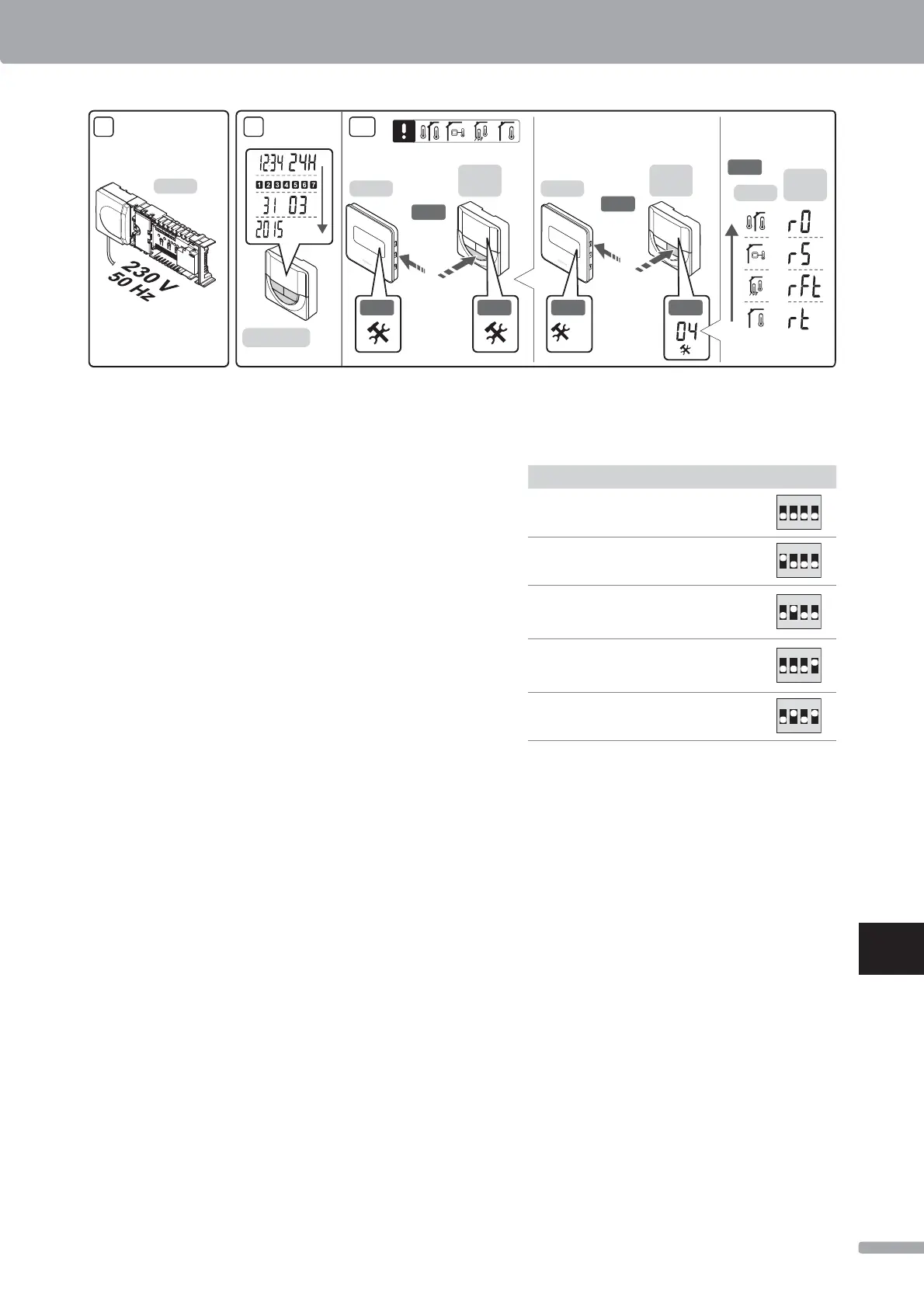

8. Ligue o cabo de alimentação à tomada de 230 VCA
ou, se for necessário devido a regulamentos locais, a
uma caixa de distribuição.
9. Defi na a hora e a data nos termóstatos ou no tem-
porizador (apenas no temporizador ou no termósta-
to digital T-148).
10. Selecione o modo de controlo do termóstato (menu
de defi nições 04, apenas em termóstatos digitais).
Predefi nição: RT (termóstato de divisão padrão).
Regista os termóstatos, o temporizador e outros
dispositivos do sistema, nessa ordem (página seguinte).
GUIA RÁPIDO
167
UPONOR SMATRIX BASE · GUIA RÁPIDO
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9

Uponor Smatrix Base Specifications

General

Compatibility	Uponor Smatrix thermostats and actuators
Enclosure Rating	IP20
Communication Protocol	Proprietary Uponor Smatrix protocol
Operating Temperature	0°C to +45°C
Storage Temperature	-20°C to +60°C
Relative Humidity	20% to 80% non-condensing
