Trumpa instrukcija
Montavimas
1. Pritvirtinkite visą sistemą arba jos dalis prie sienos,
naudodami DIN bėgelį arba sieninius varžtus ir
kaiščius.
2. Prijunkite pavaras.
3.
Termostato ryšio kabelį prijunkite prie valdiklio,
pavaldžiojo modulio ir (arba) pasirenkamo
žvaigždinio modulio. Pastaba. Rekomenduojama
naudoti nuosekliojo tipo magistralę. Daugiau
informacijos žr. 120psl. pateiktame ryšių protokole.
4. Prijunkite ryšio kabelį prie termostato / laikmačio.
5. Patikrinkite, ar visi laidai sujungti ir ar sujungti
tinkamai:
• pavaros
• šildymo / vėsinimo jungiklis
• cirkuliacinis siurblys
6. Įsitikinkite, kad valdiklio 230V kintamosios srovės
skyrius yra uždarytas ir tvirtinimo varžtas yra
priveržtas.
7.
Prijunkite pasirenkamą išorinį jutiklį
(taikomatiksuderinamiems termostatams)
irnustatykite DIP jungiklį (taikoma tik viešųjų
patalpų termostatui T-143).
Funkcija
Jungiklis
Standartinis patalpų termostatas
1234
ON DIP
Standartinis patalpų termostatas su grindų
temperatūros jutikliu
1234
ON DIP
Standartinis patalpų termostatas arba
sistemos įrenginys su lauko temperatūros
jutikliu
1234
ON DIP
Sistemos įrenginys, kai komforto / ECO
jungikliui pagal funkciją naudojama jutiklio
įvestis *
1234
ON DIP
Nuotolinis jutiklis
1234
ON DIP
* Uždaryta = ECO
8. Prijunkite maitinimo laidą prie 230V kintamosios
srovės sieninio elektros lizdo arba, jei reikalaujama
pagal vietos teisės aktus, prie kabelių dėžutės.
9. Termostatuose arba laikmatyje nustatykite laiką
ir datą (tik skaitmeniniame termostate T-148 arba
laikmatyje).
10. Pasirinkite termostato valdymo režimą (nustatymų
meniu 04, tik skaitmeniniuose termostatuose).
Numatytasis: RT (standartinės patalpos termostatas).
Užregistruokite termostatus, laikmatį ir kitus
sistemos įrenginius būtent tokia tvarka (kitas psl.).

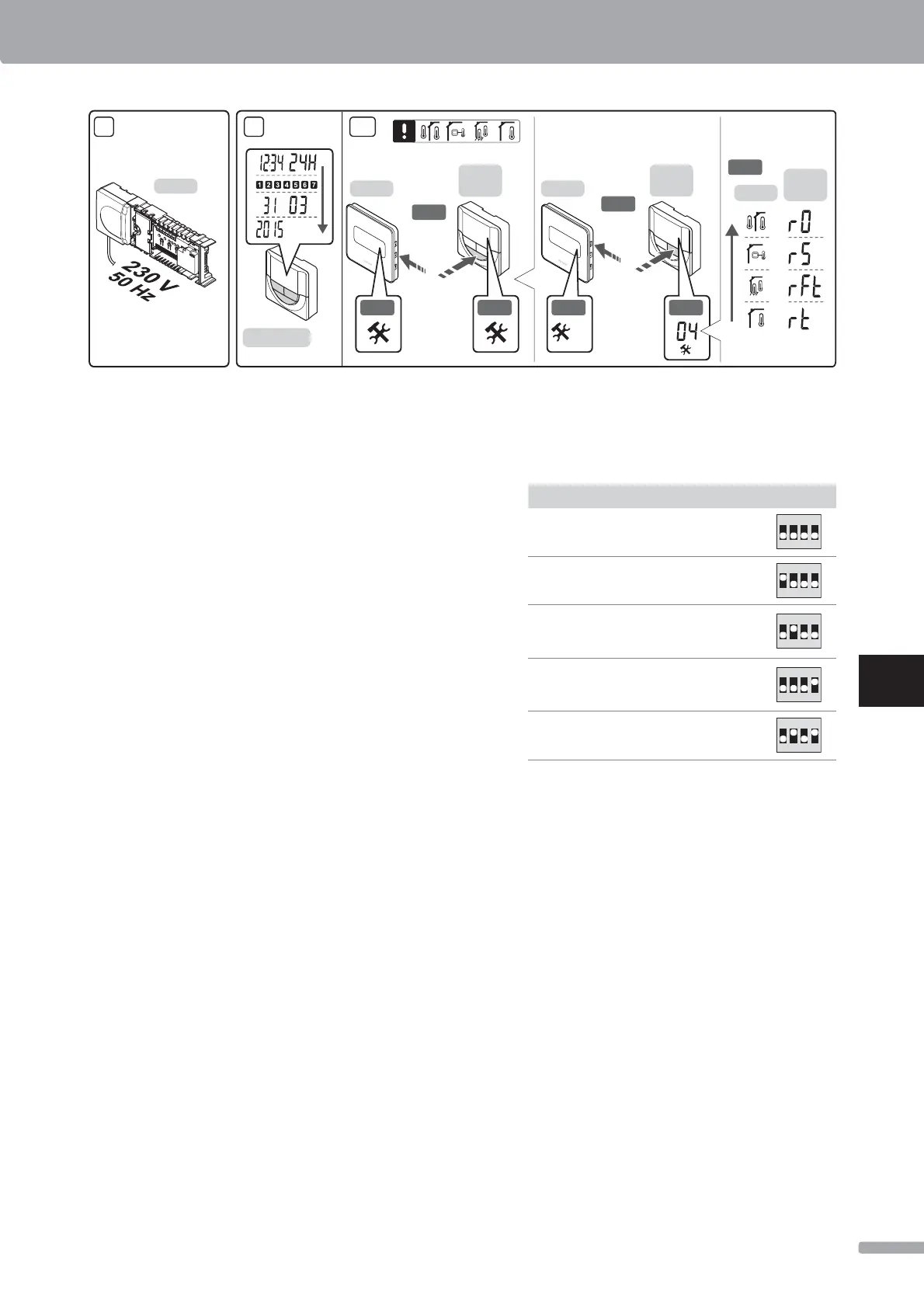

X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
TRUMPA INSTRUKCIJA
