Uponor Smatrix Base Quick Guide

Stručný průvodce
Instalace
1. Upevněte celou sestavu nebo její součásti ke stěně
pomocí lišty DIN nebo pomocí šroubů a hmoždinek.
2. Připojte servoovladače.
3.
Připojte komunikační kabel termostatu křídicí
jednotce, podřízenému modulu nebovolitelnému
hvězdicovému modulu. Poznámka: Doporučuje
se řetězová topologie sběrnice. Další informace
naleznete na straně 20, Komunikační protokoly.
4. Připojte komunikační kabel k termostatu/časovači.
5. Zkontrolujte, zda je veškerá kabeláž úplná a správně
zapojená:
• Servoovladače
• Spínač vytápění/chlazení
• Oběhové čerpadlo
6. Zkontrolujte, zda je oddíl řídicí jednotky s napětím
230 V AC uzavřen a upevňovací šrouby dotaženy.
7. Připojte volitelné externí čidlo (pouze kompatibilní
termostaty) a nastavte spínač DIP(pouze
uveřejného termostatu T-143).
Funkce
Spínač
Standardní pokojový termostat
1234
ON DIP
Standardní pokojový termostat společně s
podlahovým snímačem teploty
1234
ON DIP
Standardní pokojový termostat nebo
systémové zařízení společně s venkovním
snímačem teploty
1234
ON DIP
Systémové zařízení využívající vstup snímače
pro přepínání funkce Comfort/ECO *
1234
ON DIP
Dálkový snímač
1234
ON DIP
*Sepnuto = ECO

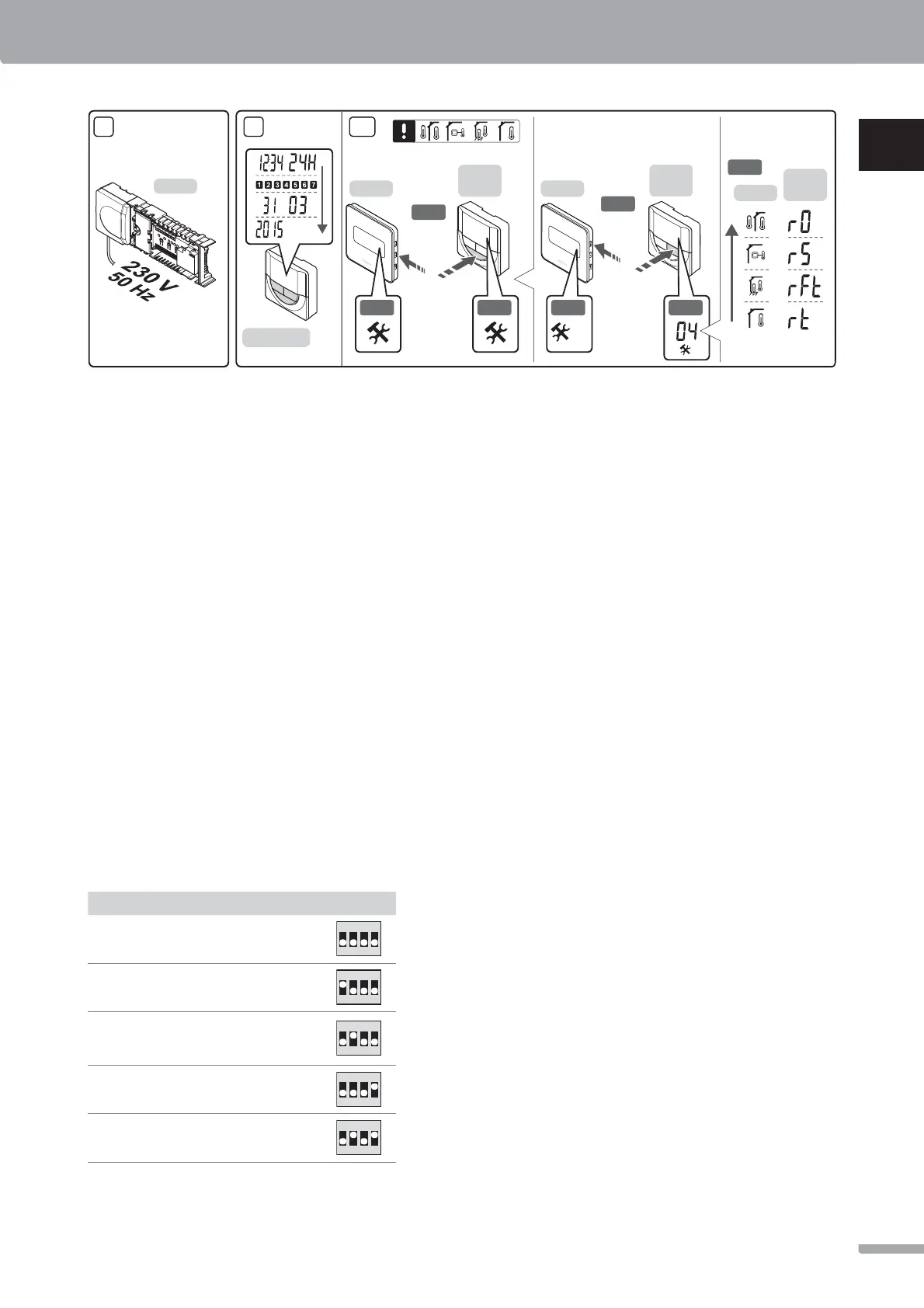

8. Připojte napájecí kabel k zásuvce 230 V AC, nebo v
případě požadavku místních předpisů ke spojovací
skříni.
9. Nastavte čas a datum na termostatech nebo časo-
vači (pouze digitální termostat T-148 nebo časovač).
10. Vyberte řídicí režim termostatu (nabídka nastavení
04, pouze u digitálních termostatů). Výchozí
nastavení: RT (standardní pokojový termostat).
Zaregistrujte termostaty, časovač a další systémová
zařízení, v uvedeném pořadí (další strana).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
STRUČNÝ PRŮVODCE
17
UPONOR SMATRIX BASE · STRUČNÝ PRŮVODCE
