Ghid rapid
Instalarea
1. Montaţi întregul ansamblu sau părţi ale acestuia
pe perete,  e cu o șină DIN sau folosind șuruburi și
dibluri de perete.
2. Conectaţi actuatoarele.
3.
Conectaţi un cablu de comunicaţii termostat
launitatea de comandă, modulul secundar
şi/sau modulul stea opţional. Notă: Se
recomandă topologia de conectare de tip
BUS (magistrală) în serie. Consultaţi pagina
180 – Protocol de comunicaţii, pentru mai multe
informaţii.
4. Conectaţi un cablu de comunicare la termostat/
temporizator.
5. Veri caţi dacă s-au realizat toate conexiunile în mod
corect:
• Actuatoare
• Comutator încălzire / răcire
• Pompă de circulație
6. Veri caţi dacă compartimentul de 230 V c.a. al unităţii
de comandă este închis și șurubul de  xare strâns.
7.
Conectaţi senzorul extern opţional (doar la
termostatele compatibile) şi  xaţi comutatorul
DIP (doar la termostatul public T-143).
Funcţie
Comutator
Termostat standard de interior
1234
ON DIP
Termostat standard de interior împreună cu
un senzor
de temperatură de pardoseală
1234
ON DIP
Termostat standard de interior sau dispozitiv
de sistem, împreună cu un senzor de tempe-
ratură de exterior
1234
ON DIP
Dispozitiv de sistem unde intrarea senzorului
se utilizează pentru funcţia de comutare
Confort / ECO *
1234
ON DIP
Senzor distanţă
1234
ON DIP
* Închis = ECO

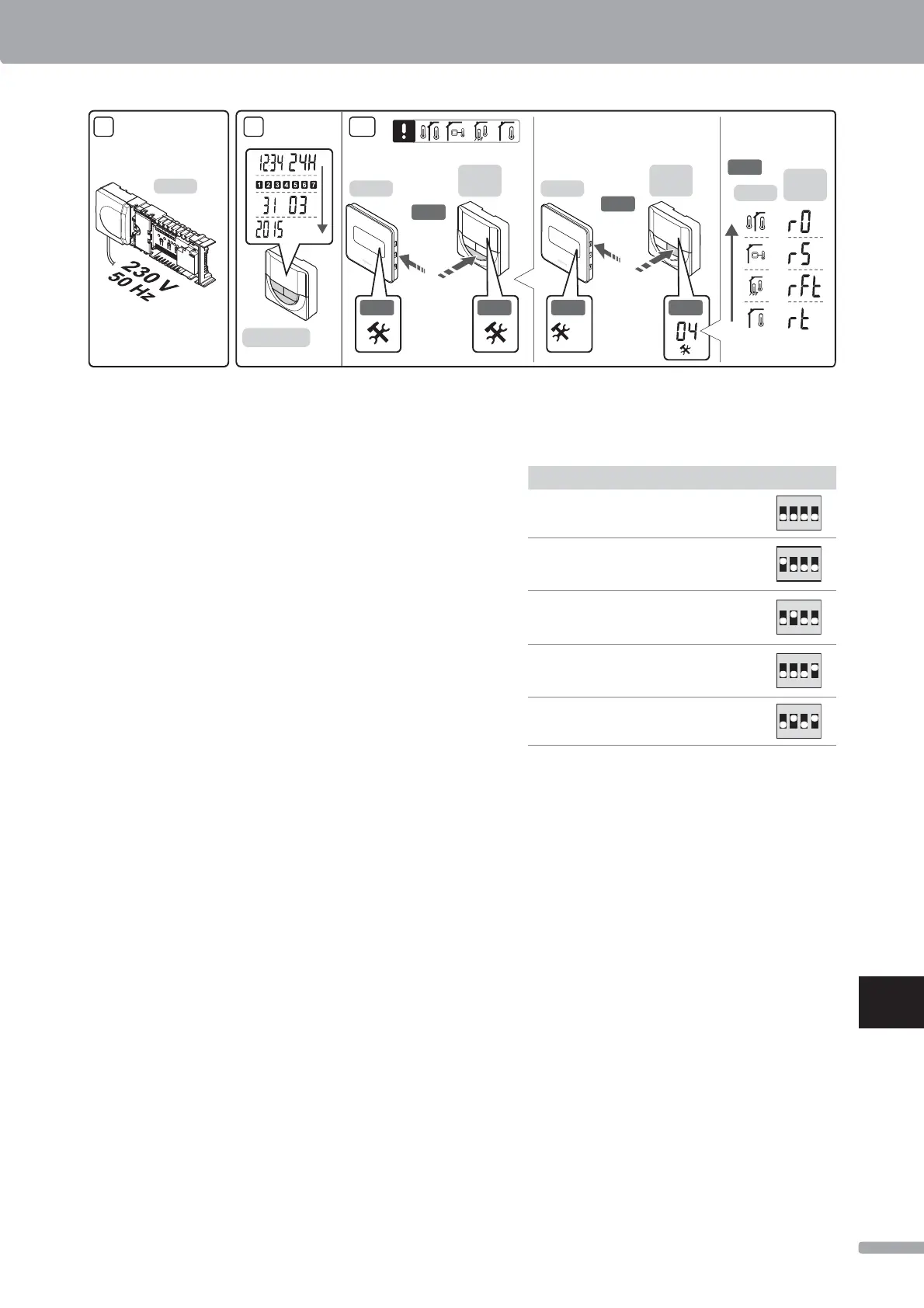

8. Conectaţi cablul de alimentare la o priză de perete
230 V c.a. sau, dacă regulile locale o impun, la o
cutie de conexiuni.
9. Fixaţi ora și data pe termostate sau temporizator
(numai termostatul digital T-148 sau
temporizatorul).
10. Selectaţi modul de control al termostatului (meniu
de setări 04, numai la termostate digitale). Implicit:
RT (termostat standard de interior).
Înregistraţi termostatele, temporizatorul și alte
dispozitive de sistem în ordinea respectivă (pagina
următoare).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
GHID RAPID
177
UPONOR SMATRIX BASE · GHID RAPID

Uponor Smatrix Base Specifications

General

Compatibility	Uponor Smatrix thermostats and actuators
Enclosure Rating	IP20
Communication Protocol	Proprietary Uponor Smatrix protocol
Operating Temperature	0°C to +45°C
Storage Temperature	-20°C to +60°C
Relative Humidity	20% to 80% non-condensing
