Hurtigveiledning
Installasjon
1. Fest hele montasjen, eller deler av den til veggen
enten ved hjelp av en DIN-skinne eller ved hjelp av
skruer og plugger.
2. Koble til aktuatorene.
3. Koble en termostat-kommunikasjonskabel til sen-
tralenheten, slavemodulen og/eller stjernemodulen
(ekstrautstyr). Merk: Det anbefales å bruke serie-
kobling av busser. Se side 150 Kommunikasjonspro-
tokoller for mer informasjon.
4. Koble en kommunikasjonskabel til termostaten/
tidsuret.
5. Undersøk at alle ledninger er hele og riktige:
• Aktuatorer
• Krets for oppvarming/kjøling
• Sirkulasjonspumpe
6. Sørg for at 230 V AC-rommet i sentralenheten er
lukket og at festeskruen er strammet til.
7. Koble til ekstern sensor, hvis slik skal brukes
(kun kompatible termostater), og still DIP-bryteren
(kon for termostat for offentlig miljø T-143).

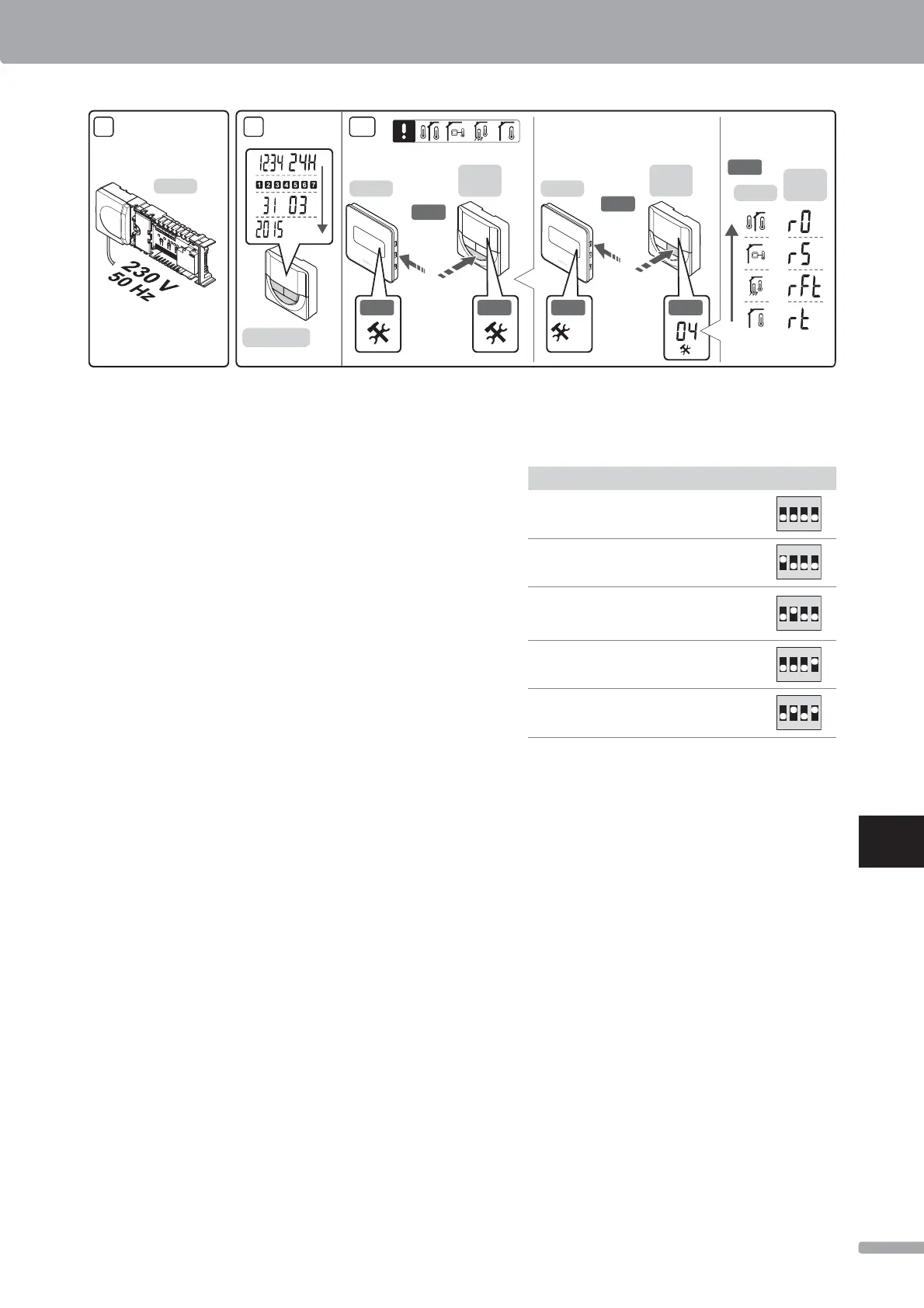

Funksjon
Knapp
Standard romtermostat
1234
ON DIP
Standard romtermostat sammen med en
gulvtemperatursensor
1234
ON DIP
Standard romtermostat, eller
systemenhet, sammen med en sensor
for utendørstemperatur
1234
ON DIP
Systemenhet hvor sensorinngang brukes til
Comfort-/ECO-bryterfunksjon *
1234
ON DIP
Ekstern føler
1234
ON DIP
* Lukket = ECO
8. Koble strømledningen til et 230 V AC strømuttak,
eventuelt til en koblingsboks hvis de lokale reglene
tilsier det.
9. Still inn klokkeslett og dato på termostater og tidsur
(kun T-148 digital termostat og tidsur).
10. Velg termostatkontrollmodus (innstillingsmeny 04,
kun digitale termostater). Standard: RT (standard
romtermostat).
Registrer termostater, tidsur og andre systemenheter, i
denne rekkefølgen (neste side).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
