Kurzanleitung
Installation
1. Die Anlage komplett oder in Teilen an die Wand
montieren, entweder mit einer DIN-Schiene oder
mit Wandschrauben und Dübeln.
2. Anschluss der Stellantriebe.
3. Ein Verbindungskabel an das Regelmodul, das
Slave-Modul und/oder optional an das Stern-Modul
anschließen. Hinweis: Empfohlen wird eine busför-
mige Netzwerkstruktur. Weitere Einzelheiten hierzu
siehe Seite 30, Kommunikationsprotokoll.
4. Thermostate/Schaltuhr anschließen.
5. Prüfen Sie, ob die Verkabelung komplett ist und
korrekt ausgeführt wurde:
• Thermoantriebe
• Heiz-/Kühlschalter
• Umwälzpumpe
6. Sicherstellen, dass das 230-VAC-Fach des Regel-
moduls geschlossen und die Befestigungsschraube
angezogen ist.
7. Optionalen externen Fühler anschließen
(nur bei kompatiblen Raumfühlern) und DIP-Schal-
ter einstellen (nur Raumfühler BM T-143).

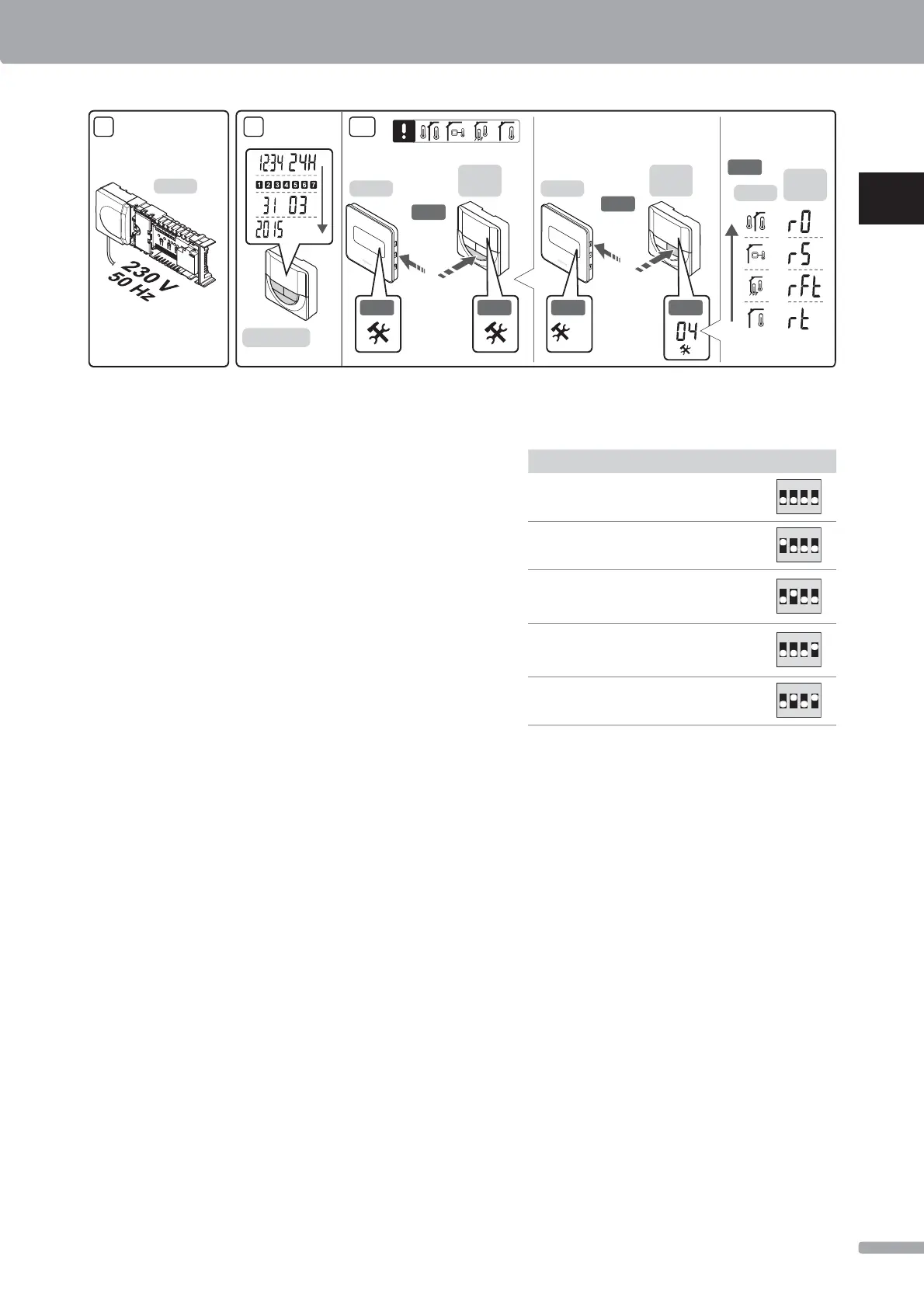

Funktion
Schalter
Standard-Raumfühler
1234
ON DIP
Standard-Raumfühler in Kombination mit
einem Bodentemperaturfühler
1234
ON DIP
Standard-Raumfühler, oder
Systemgerät in Kombination mit einem
Außentemperaturfühler
1234
ON DIP
Systemgerät, bei dem der Fühlereingang für
die umschaltbare Komfort-/ECO-Funktion
vorgesehen ist *
1234
ON DIP
Fernfühler
1234
ON DIP
* Geschlossen = ECO
8. Das Kabel an eine 230 V AC-Steckdose oder, falls
vorgeschrieben, an einer Anschlussdose anschließen.
9. Einstellung von Zeit und Datum an Raumfühlern
oder Timer (nur digitaler Raumfühler T-148 oder
Schalt-uhr).
10. Raumfühler-Steuermodus wählen (Einstellung Menü
04, nur bei digitalen Raumfühlern). Standard: RT
(Raumfühler Standard).
Raumfühler, Timer und sonstige Systemgeräte in
folgender Reihenfolge (nächste Seite) zuordnen.
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
27
UPONOR SMATRIX BASE · KURZANLEITUNG
KURZANLEITUNG
