Kiirjuhend
Paigaldus
1. Kinnitage kogu seade või selle osad seinale seina-
kinnituse või kruvide ja tüüblite abil.
2. Ühendage ajamid.
3. Ühendage termostaadi sidekaabel kontrolleri,
abimooduli ja/või lisavarustusse kuuluva täht-
mooduliga. Märkus: soovitatav on kasutada
pärgühendusega siinitopoloogiat. Lisateavet vt lk
50, Sideprotokoll.
4. Ühendage sidekaabel termostaadi/taimeriga.
5. Kontrollige, kas kõik juhtmeühendused on tehtud ja
õiged:
• ajamid
• kütte/jahutuse lüliti
• ringluspump
6. Veenduge, et kontrolleri 230 V AC sektsioon on
suletud ja kinnituskruvi on kinni keeratud.
7. Ühendage lisavalikute hulka kuuluv väline andur (ai-
nult ühilduva termostaadiga) ja viige DIP-lüliti
vajalikku asendisse (ainult üldkasutatav termo-
staat T-143).
Funktsioon
Lüliti
Standardne ruumitermostaat
1234
ON DIP
Standardne ruumitermostaat koos põranda
temperatuurianduriga
1234
ON DIP
Standardne ruumitermostaat või
süsteemiseade koos välistemperatuuri
anduriga
1234
ON DIP
Süsteemiseade, mille andurisisendit
kasutatakse mugavus- ja ECO-režiimide
ümberlülituseks *
1234
ON DIP
Kaugandur
1234
ON DIP
* Suletud = ECO

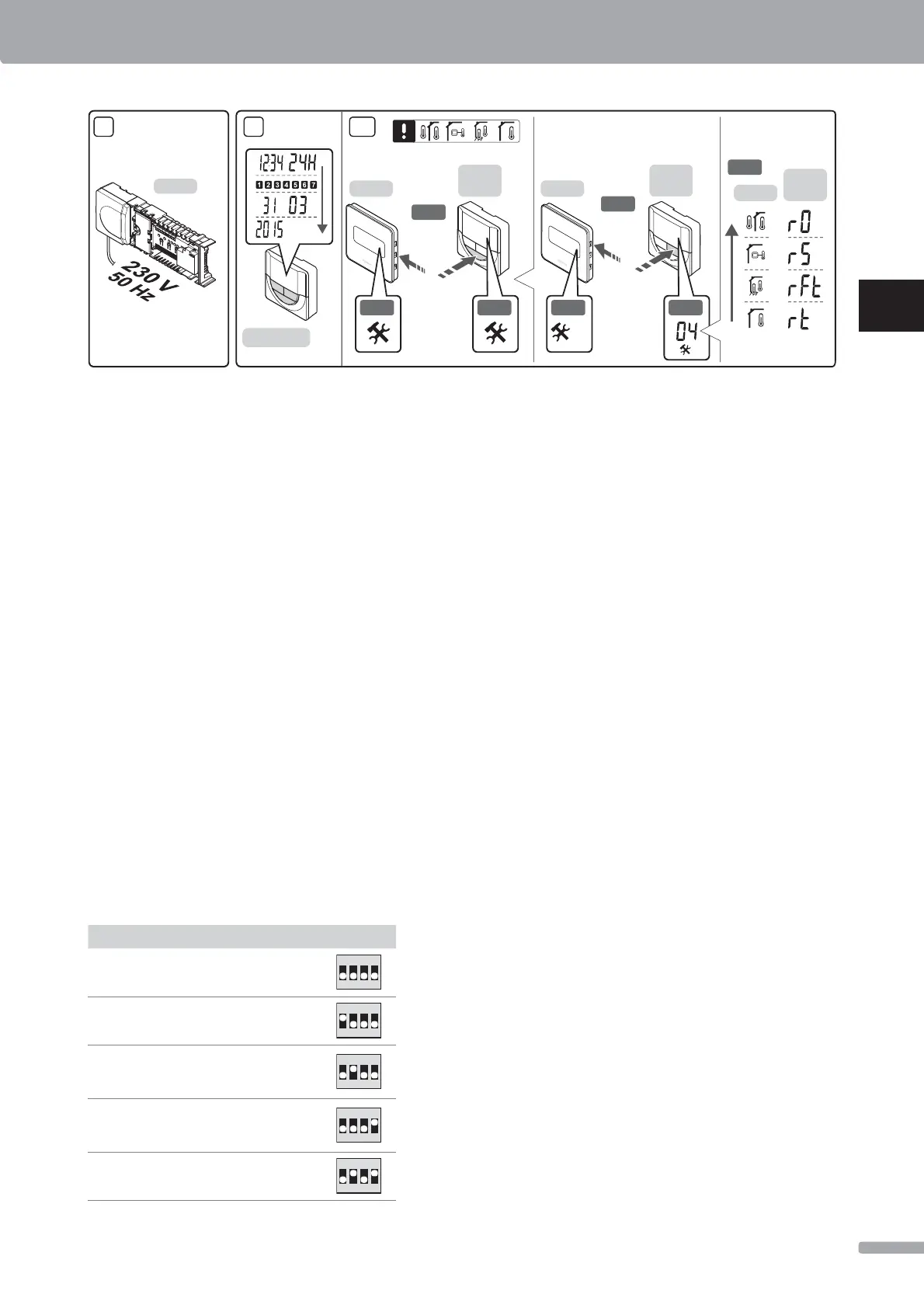

8. Ühendage toitekaabel 230 V AC seinakontakti või
harukarbiga, kui see on kohalike eeskirjade kohaselt
nõutav.
9. Seadistage termostaatide ja taimeri kellaaeg/
kuupäev (ainult digitaalsel termostaadil T-148 /
taimeril).
10. Valige termostaatide juhtrežiim (seadistusmenüü
04, ainult digitaalsetel termostaatidel). Vaikerežiim:
RT (standardne ruumitermostaat).
Registreerige esmalt termostaadid, siis taimer ja muud
süsteemiseadmed (vt järgmine lk).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
KIIRJUHEND
47
UPONOR SMATRIX BASE · KIIRJUHEND
