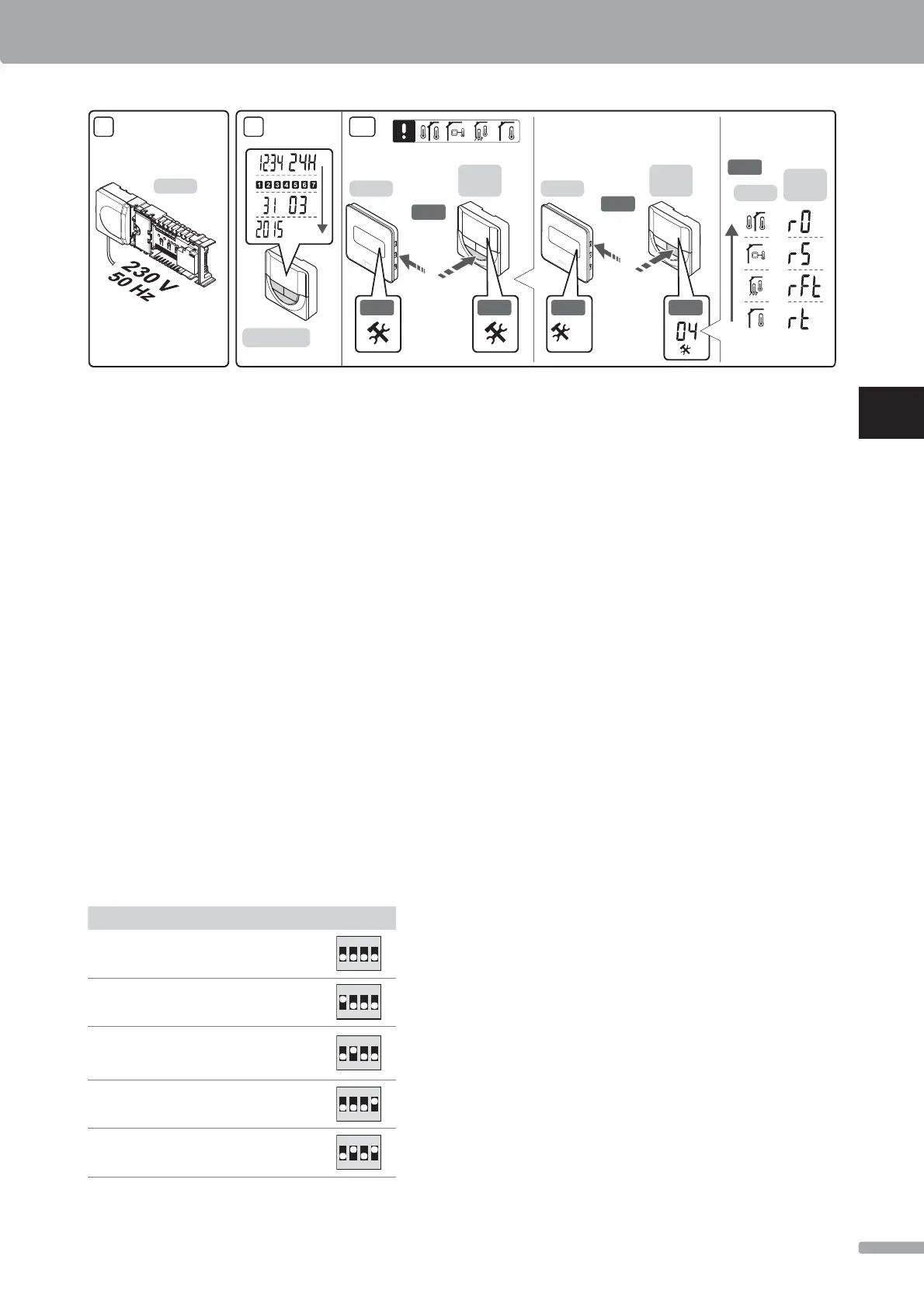

Pikaopas
Asentaminen
1. Asenna koko laitteisto, tai osa siitä, seinään joko
DIN-kiskon tai ruuvien ja tulppien avulla.
2. Kytke toimilaitteet.
3. Kytke termostaatin tiedonsiirtokaapeli keskusyksik-
köön, lisäosaan ja/tai mahdolliseen tähtikyt-
kentämoduuliin. Huomaa: Suosittelemme sar-
jaankytkentää. Lisätietoja on sivulla 70 kohdassa
Tiedonsiirtoprotokolla.
4. Liitä tiedonsiirtokaapeli termostaattiin/ajastimeen.
5. Tarkasta, että kaikki kytkennät on tehty loppuun ja
oikealla tavalla:
• Toimilaitteet
• Lämmitys-/jäähdytyskytkentä
• Kiertovesipumppu
6. Varmista, että keskusyksikön 230 V AC -kotelo on
kiinni ja sen kiinnitysruuvi kiristetty.
7. Liitä lisävarusteena saatava ulkoinen anturi (vain
yhteensopivat termostaatit) ja määritä sen asetukset
DIP-kytkimellä (vain julkinen T-143-termostaatti).
Toiminta
Kytkin
Normaali huonetermostaatti
1234
ON DIP
Normaali huonetermostaatti lattia-anturilla
1234
ON DIP
Normaali huonetermostaatti tai
järjestelmälaite ulkolämpötila-anturilla
1234
ON DIP
Järjestelmälaite, jonka anturituloliitäntää
käytetään Comfort/ECO-vaihtokytkentään *
1234
ON DIP
Etäanturi
1234
ON DIP
* Suljettu = ECO
8. Liitä virtajohto 230 V AC pistorasiaan, tai tee sähkö-
liitäntä jakorasiaan, mikäli paikalliset määräykset sitä
vaativat.
9. Aseta termostaatteihin tai ajastimeen päivämäärä ja
kellonaika (vain digitaaliset termostaatit T-148 tai
ajastin).
10. Valitse termostaattien ohjaustila (asetusvalikko04,
vain digitaaliset termostaatit). Oletusasetus: RT
(normaali huonetermostaatti).
Rekisteröi termostaatit, ajastin ja muut
järjestelmälaitteet, tässä järjestyksessä (seuraava sivu).
X-147
10
3 s
3 s
I-143/T-148
T-148
T-146
T-149
10.1
10.2
T-148
T-146
T-149
10.3
10.4
T-148
T-146
T-149
10.5
10.2 10.4
04
8 9
PIKAOPAS
67
UPONOR SMATRIX BASE · PIKAOPAS
