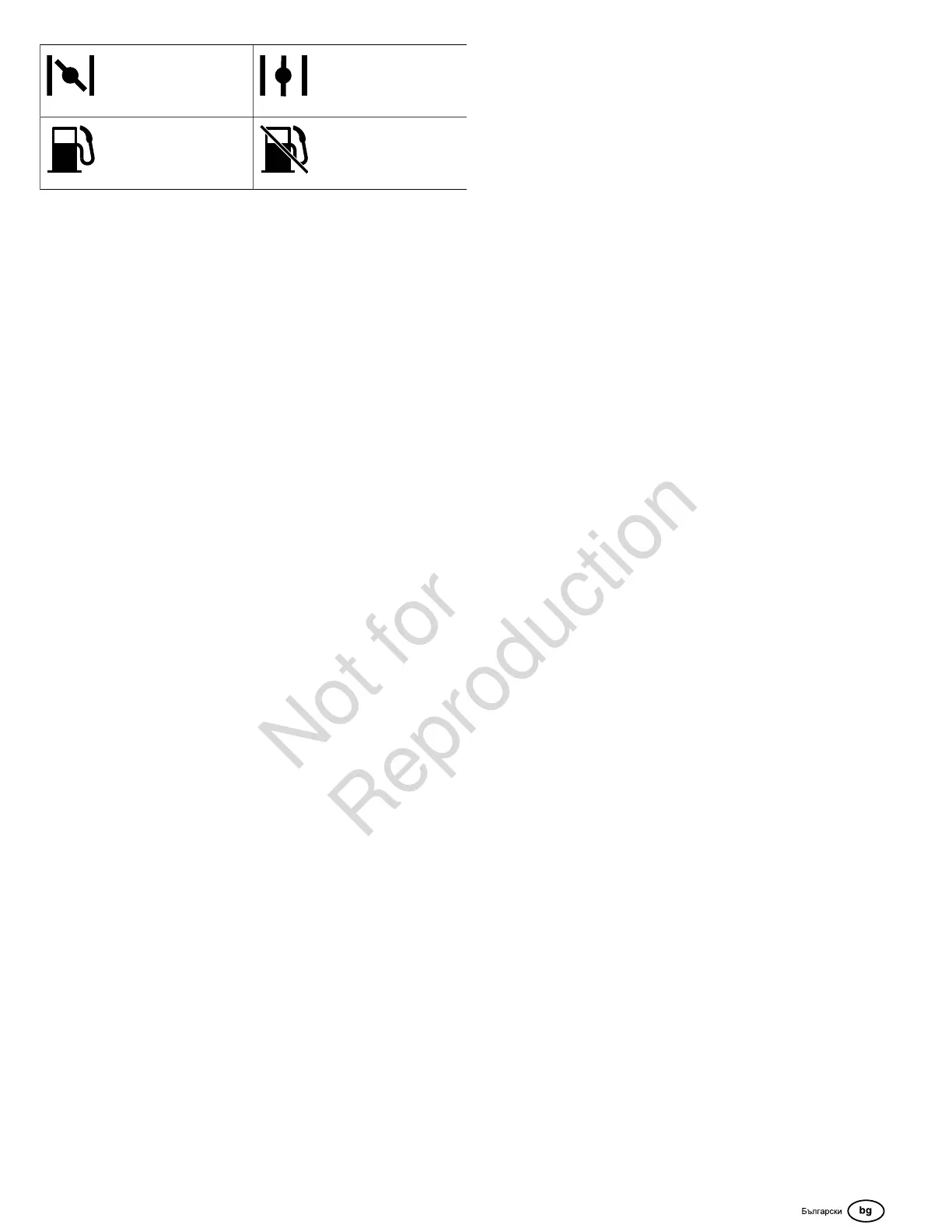

Стартиране на двигателя
Смукач ЗАТВОРЕН
Стартиране на двигателя
Смукач ОТВОРЕН
Капачка на резервоара за
гориво
Кранче за подаване на
гориво ОТВОРЕНО
Кранче за подаване на
гориво ЗАТВОРЕНО
Монтаж
Конвертиране на лоста на газта
Стандартният двигател има ръчен лост за газта. За да работите с приборите
за ръчно управление за дроселната клапа, инсталирайте дистанционно
управление за дроселна клапа или преобразувайте до постоянни обороти. Вижте
инструкциите, които следват.
ЗАБЕЛЕЖКА: Оборотите на двигателя трябва да са точно както е посочено в
спецификациите за работа на производителя на оборудването. Обърнете се към
Упълномощен представител на Briggs & Stratton за съдействие.
Ръчно управление на дроселната клапа
1. Преместете приборите за управление на дроселната клапа/лоста
TransportGuard
®
(A, Фигура 4) на позиция „Изкл.“.
2. Премахнете пружината (S, Фигура4).
Дистанционен лост на газта с плетен кабел
Прибори за дистанционно управление на дроселна клапа с плетен кабел с
проводник могат да бъда монтирани в една от двете посоки: Посока към главата
на цилиндъра или Посока напред.
Посока на главата на цилиндъра
1.
Преместете лоста на газта / TransportGuard
™
(A, Фигура 5) в положение ИЗКЛ.
2. Използвайте 10-милиметров гаечен ключ и разхлабете гайката (Р, Фигура
5) с 1/2 оборот на приборите за управление на дроселната клапа/лоста
TransportGuard
®
(А).
3. Хванете гайката за монтаж на кабела (J, Фигура 6) с 10-милиметров гаечен
ключ и разхлабете винта (K).
4. Монтирайте кабелния проводник (L, Фигура6) през отвора в гайката за монтаж
на кабела (J) и затегнете винта (K). Уверете се, че кабелният проводник (L) не
се простира повече от 1/2инча (12,7мм) след отвора.
5. Разхлабете винта (I, Фигура 6). Закрепете кабелната втулка (N) под кабелната
скоба (M) и затегнете винта (I).
6. Проверете работата на приборите за дистанционно управление на дроселната
клапа. Преместете 2-3 пъти приборите за дистанционно управление на
дроселната клапа от бавни на бързи обороти. Уверете се, че приборите за
дистанционно управление на дроселната клапа и проводникът в кабела (L,
фигура 6) се движат свободно. Регулирайте гайката (Р, фигура 7) според
конкретната позиция.
Предна посока
1.
Регулирайте лоста на газта / TransportGuard
™
:
a. За двигатели модел 10V000 и 12V000: Преместете приборите за
управление на дроселната клапа/лоста TransportGuard
®
(A, Фигура 8) на
позиция „БЪРЗИ ОБОРОТИ“.
b. За двигатели модел 25V000: Преместете лоста на газта /
TransportGuard
™
(A, Фигура 8) в положение ИЗКЛ.
2. Използвайте 10-милиметров гаечен ключ и разхлабете гайката (Р, Фигура
7) с ½ оборот на приборите за управление на дроселната клапа/листа
TransportGuard
®
(А).
3. Хванете гайката за монтаж на кабела (J, Фигура 8) с 10-милиметров гаечен
ключ и разхлабете винта.
4. Монтирайте кабелния проводник (L, Фигура8) през отвора в гайката за монтаж
на кабела (J) и затегнете винта (K). Уверете се, че кабелният проводник (L) не
се простира повече от ½инча (12,7мм) след отвора.
5. Разхлабете винта (I, Фигура 8). Закрепете кабелната втулка (N) под кабелната
скоба (M) и затегнете винта (I).
6. Проверете работата на приборите за дистанционно управление на дроселната
клапа. Преместете 2-3 пъти приборите за дистанционно управление на
дроселната клапа от бавни на бързи обороти. Уверете се, че приборите за
дистанционно управление на дроселната клапа и кабелът (L, фигура 8) се
движат свободно. Регулирайте гайката (Р, Фигура 7) според конкретната
позиция.
Дистанционен лост на газта с твърд кабел
Прибори за дистанционно управление на дроселна клапа с кабел с твърд
проводник могат да бъдат монтирани в една от четирите посоки: Посока към
главата на цилиндъра, Посока напред, Посока наляво, или Посока надясно.
Посока на главата на цилиндъра
1. Преместете приборите за управление на дроселната клапа/лоста
TransportGuard
®
(A, Фигура 9) на позиция „Изкл.“.
2. Премахнете пружината (S, Фигура9).
3. Преместете приборите за управление на дроселната клапа/лоста
TransportGuard
®
(A, фигура 9) на позиция „БЪРЗИ ОБОРОТИ“.
4. Използвайте 10-милиметров гаечен ключ и разхлабете гайката (Р, Фигура
4) с 1/2 оборот на приборите за управление на дроселната клапа/лоста
TransportGuard
®
(А).
5. Монтирайте Z-фитинга на кабела с твърд проводник (Q, Фигура9) в някой от
малките отвори в звънеца (R).
6. Разхлабете винта (I, Фигура 9). Закрепете кабелната втулка (N) под кабелната
скоба (M) и затегнете винта (I).
7. Проверете работата на приборите за дистанционно управление на дроселната
клапа. Преместете 2-3 пъти приборите за дистанционно управление на
дроселната клапа от бавни на бързи обороти. Уверете се, че приборите за
дистанционно управление на дроселната клапа и проводникът в кабела (L,
фигура 9) се движат свободно. Регулирайте гайката (Р, фигура 4) според
конкретната позиция.
Предна посока
1. Преместете приборите за управление на дроселната клапа/лоста
TransportGuard
®
(A, Фигура 10) на позиция „Изкл.“.
2. Премахнете пружината (S, Фигура10).
3. Преместете приборите за управление на дроселната клапа/лоста
TransportGuard
®
(A, фигура 10) на позиция „БЪРЗИ ОБОРОТИ“.
4. Използвайте 10-милиметров гаечен ключ и разхлабете гайката (Р, Фигура
4) с 1/2 оборот на приборите за управление на дроселната клапа/листа
TransportGuard
®
(А).
5. Монтирайте Z-фитинга на кабела с твърд проводник (Q, Фигура10) в един от
двата малки отвора в звънеца (R).
6. Разхлабете винта (I, Фигура 10). Закрепете кабелната втулка (N) под
кабелната скоба (M) и затегнете винта (I).
7. Проверете работата на приборите за дистанционно управление на дроселната
клапа. Преместете 2-3 пъти приборите за дистанционно управление на
дроселната клапа от бавни на бързи обороти. Уверете се, че приборите за
дистанционно управление на дроселната клапа и кабелът (L, фигура 10) се
движат свободно. Регулирайте гайката (Р, фигура 4) според конкретната
позиция.
Лява посока
1. Преместете приборите за управление на дроселната клапа/лоста
TransportGuard
®
(A, Фигура11) на позиция „Изкл.“.
2. Премахнете пружината (S, Фигура4).
3. Преместете приборите за управление на дроселната клапа/лоста
TransportGuard
®
(A, фигура11) на позиция „БЪРЗИ ОБОРОТИ“.
4. С помощта на 10 мм гаечен ключ развийте с ½ оборот гайката (Р, Фигура4) за
лоста на газта /лост TransportGuard
®
(А, Фигура11).
5. Извадете копчето за управление на дроселната клапа (W, Фигура11), за да се
покаже малкия отвор (S).
6. Монтирайте Z-фитинга на кабел с твърд проводник (L, Фигура11) в малкия
отвор (S) в приборите за управление на дроселната клапа (A).
7. Разхлабете винта (I, Фигура11). Закрепете кабелната втулка (N) под
кабелната скоба (M) и затегнете винта (I).
8. Проверете работата на приборите за дистанционно управление на дроселната
клапа. Преместете 2-3 пъти приборите за дистанционно управление на
дроселната клапа от бавни на бързи обороти. Уверете се, че приборите за
дистанционно управление на дроселната клапа и кабелът (L, фигура 11) се
движат свободно. Регулирайте гайката (Р, фигура 4) според конкретната
позиция.
Дясна посока
За да инсталирате прибори за дистанционно управление на дроселната клапа
вдясно е необходима скоба за монтаж на кабела (U, Фигура 12). Вижте раздел
Спецификации и резервни части за номера на частта. За да закупите скоба за
монтаж на кабел, свържете се с Упълномощен представител на Briggs & Stratton.
1. Преместете приборите за управление на дроселната клапа/лоста
TransportGuard
®
(A, Фигура 12) на позиция „Изкл.“.
17
