2. Премахнете пружината (S, Фигура4).
3. Извадете копчето за управление на дроселната клапа (W, Фигура 12), за да се
покаже малкия отвор (S).
4. Преместете приборите за управление на дроселната клапа/лоста
TransportGuard
®
(A, фигура 12) на позиция „БЪРЗИ ОБОРОТИ“.
5. Използвайте 10-милиметров гаечен ключ и разхлабете гайката (Р, Фигура
4) с 1/2 оборот на приборите за управление на дроселната клапа/лоста
TransportGuard
®
(А, 12).
6. Монтирайте Z-фитинга на кабел с твърд проводник (L, Фигура 12) в малкия
отвор (S) в приборите за управление на дроселната клапа (A).
7. Извадете болта (Т, Фигура 12). Монтирайте скобата за монтаж на кабела
(U), както е показано. Прикрепете скобата за монтаж на кабела (U) с болта
(T).Зотегнете болта (T) до 30 lb-in(3,4 Nm). Вижте раздел Спецификации и
резервни части.
8. Разхлабете винта (I, Фигура 12). Закрепете кабелната втулка (N) под
кабелната скоба (M) и затегнете винта (I).
9. Проверете работата на приборите за дистанционно управление на дроселната
клапа. Преместете 2-3 пъти приборите за дистанционно управление на
дроселната клапа от бавни на бързи обороти. Уверете се, че приборите за
дистанционно управление на дроселната клапа и кабелът (L, фигура 12) се
движат свободно. Регулирайте гайката (Р, фигура 4) според конкретната
позиция.
Фиксирана скорост на двигателя (без кабел за лоста на
газта)
При конвертиране впостоянни обороти на двигателя, няма монтиран кабел за
приборите за управление на дроселната клапа и няма избор на обороти. БЪРЗИ
са единствените обороти на двигателя.
1. Преместете приборите за управление на дроселната клапа/листа
TransportGuard® (A, Фигура 13) на позиция „Изкл.“.
2. Премахнете пружината (S, Фигура13).
3. Преместете приборите за управление на дроселната клапа/лоста
TransportGuard
®
(A, фигура 13) на позиция „БЪРЗИ ОБОРОТИ“.
4. Уверете се, че винта за закрепване на проводника (V, Фигура 13) е изравнен с
отвора в скобата. Затегнете винта (V) до 25lb-in (2,8Nm).
5. Свалете вала за управление (H, Фигура 13).
ЗАБЕЛЕЖКА:В това време, приборите за управление на дроселната клапа/
лостът TransportGuard
®
ще имат само две позиции: позиция СТОП/ИЗКЛЮЧЕНО и
позиция РАБОТА.
6.
Монтирайте новия етикет за ВКЛ./ИЗКЛ. на TransportGuard
®
(О, Фигура 14)
върху съществуващия етикет за управление на оборотите върху панела на
оборудването (F).
Експлоатация
ПРЕДУПРЕЖДЕНИЕ
Изпаренията на горивата са възпламеними и взривоопасни. Пожар или
експлозия може да доведе до изгаряния или смърт.
Ако Ви замирише на газ
• Не стартирайте двигателя.
• Не включвайте електрическите ключове.
• Не използвайте телефон в непосредствена близост.
• Напуснете мястото.
• Свържете се с противопожарната охрана.
Когато работите с оборудването
• Не накланяйте двигателя или машината под ъгъл, при който горивото се
разлива.
Когато сменяте мястото на оборудването
• Уверете се, че резервоарът за гориво е ПРАЗЕН и че кранчето за подаване
на гориво е в позиция ЗАТВОРЕНО.
Проверете нивото на маслото
Преди да проверите или да долеете масло
• Уверете се, че двигателят е разположен хоризонтално.
• Почистете от отпадъци мястото около отвора за наливане на масло.
• Вижте раздел Спецификации относно вместимостта за маслото.
ПРЕДУПРЕЖДЕНИЕ
Този двигател се доставя от Briggs & Stratton без масло. Производителите на
оборудването или търговците може да са добавили масло в двигателя. Преди
да стартирате двигателя за първи път, уверете се, че маслото е на правилното
ниво. Добавяйте масло, както е посочено в инструкциите в това ръководство. Ако
стартирате двигателя без масло, той ще се повреди и ремонтът няма да бъде
покрит от гаранцията.
1. Извадете щеката на нивопоказателя (А, фигура 15) и я почистете с кърпа.
2. Поставете и затегнете щеката на нивопоказателя (A, Фигура 15).
3. Свалете нивопоказателя и проверете нивото на маслото. Уверете се, че
нивото на маслото е до горната част на индикатора за напълване (B, фигура
15) върху щеката.
4. Двигателят има два отвора за масло (C, G, фигура 16). Ако нивото на маслото
е ниско, бавно долейте през отвора за моторно масло (C, G). Не добавяйте
твърде много масло. След доливане на маслото, изчакайте една минута и
отново проверете нивото. Уверете се, че нивото на маслото е добре.
5. Поставете и затегнете щеката на нивопоказателя (A, Фигура 15).
Препоръки за маслото
Вместимост на масло: Вижте разделТехнически данни.
За най-добра производителност препоръчваме да се използват сертифицирани
с гаранция масла на Briggs & Stratton
®
. Разрешени са и други висококачествени
почистващи масла от клас SF, SG, SH, SJ или по-висок. Не използвайте специални
добавки.

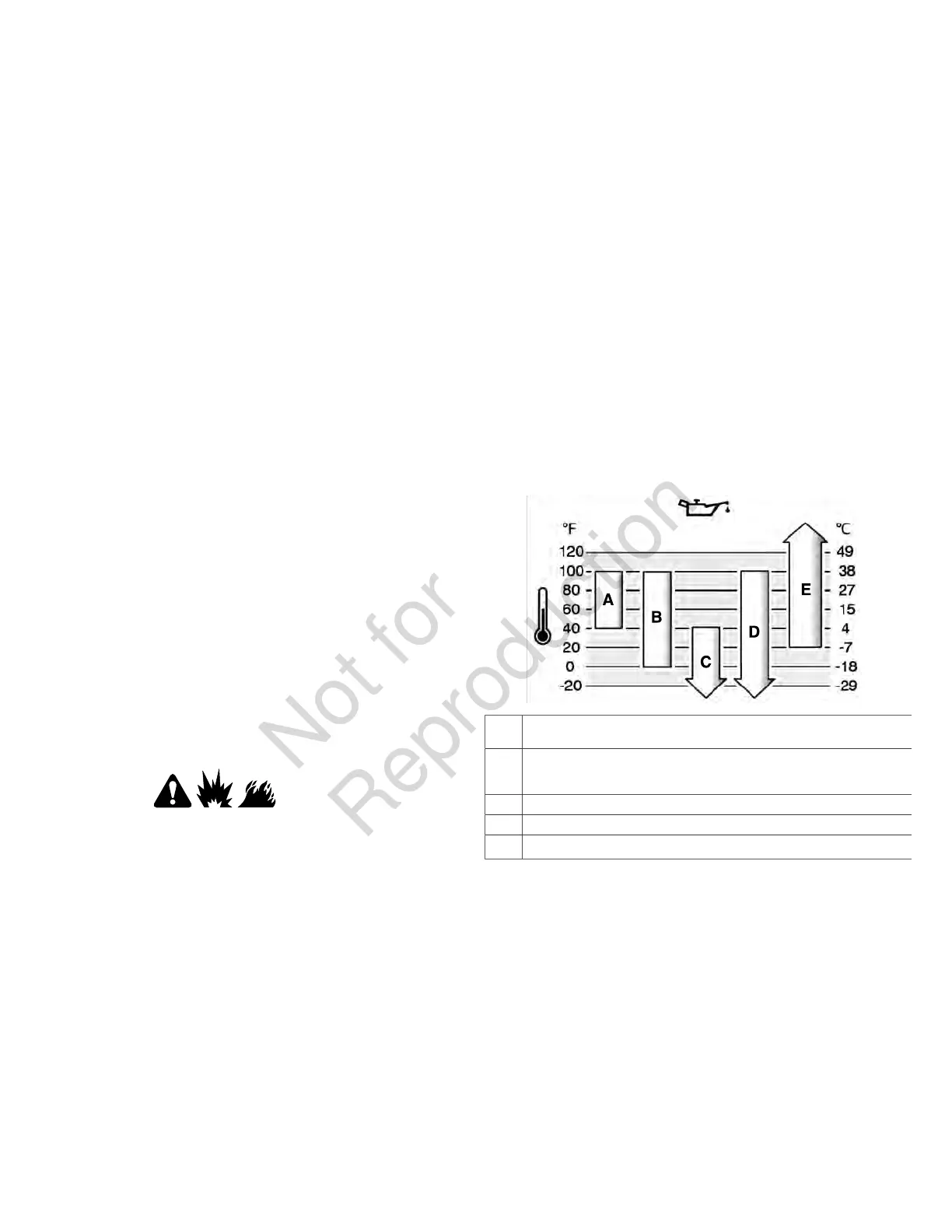

Използвайте таблицата, за да изберете най-добрия вискозитет за очаквания
диапазон на външна температура. Двигателите на повечето машини за използване
на открито работят добре със синтетично масло 5W-30. Синтетичното масло
Vanguard
®
15W-50 осигурява най-добрата защита за оборудване, което се
използва при високи температури.
A SAE30 – Употребата на SAE30 при температури под 40°F (4°C) ще
доведе до трудно стартиране.
B 10W-30– Употребата на 10W-30 при температури над 80°F (27°C) може
да предизвика повишен разход на маслото. Проверявайте често нивото
на маслото.
С 5W-30
D Синтетично масло 5W-30
E
Синтетично Vanguard
®
15W-50
Система за защита от ниско ниво на маслото (ако
има такава)
На някои двигатели е инсталиран сензор за ниско ниво на маслото. Ако маслото
е малко, сензорът ще изведе предупредителна светлина или ще спре двигателя.
Спрете двигателя и следвайте тези стъпки, преди да стартирате двигателя.
• Уверете се, че двигателят е разположен хоризонтално.
• Проврете маслото. Вижте раздел Проверка нивото на маслото.
• Ако нивото на маслото е ниско, добавете необходимото количество масло.
Стартирайте двигателя и се уверете, че не се включва предупредителната
светлина (ако има такава).
• Ако нивото на маслото не е ниско, не стартирайте двигателя. Свържете
се с упълномощен сервизен представител на Briggs & Stratton, за да
отстраните проблема с маслото.
Препоръки за горивото
Горивото трябва да отговаря на следните изисквания:
• Чист, пресен, безоловен бензин.
• Минимум 87октана/87AKI (91RON). За работа при голяма надморска
височина вижте по-долу.
• Позволен е бензин с до 10% съдържание на етанол (бензоспирт).
