10.2. ΔιαδικασίααπομνημόνευσηςΔΙΠΛΟΥΦΥΛΛΟΥΜΕΠΛΗΡΗεπιβράδυνση.
1. Ξεκινήστε τη διαδικασία με την καγκελόπορτα κλειστή.
2. Πατήστε το μπουτόν P1 και κρατήστε το πατημένο. Η λυχνία led DL7 αρχίζει να αναβοσβήνει (συχνότητα αναλαμπής 1^).
3. Μην αφήνετε το μπουτόν P1 μέχρι να αρχίσει να αναβοσβήνει πιο γρήγορα (συχνότητα αναλαμπής 2^).
4. Αφήστε το μπουτόν P1.

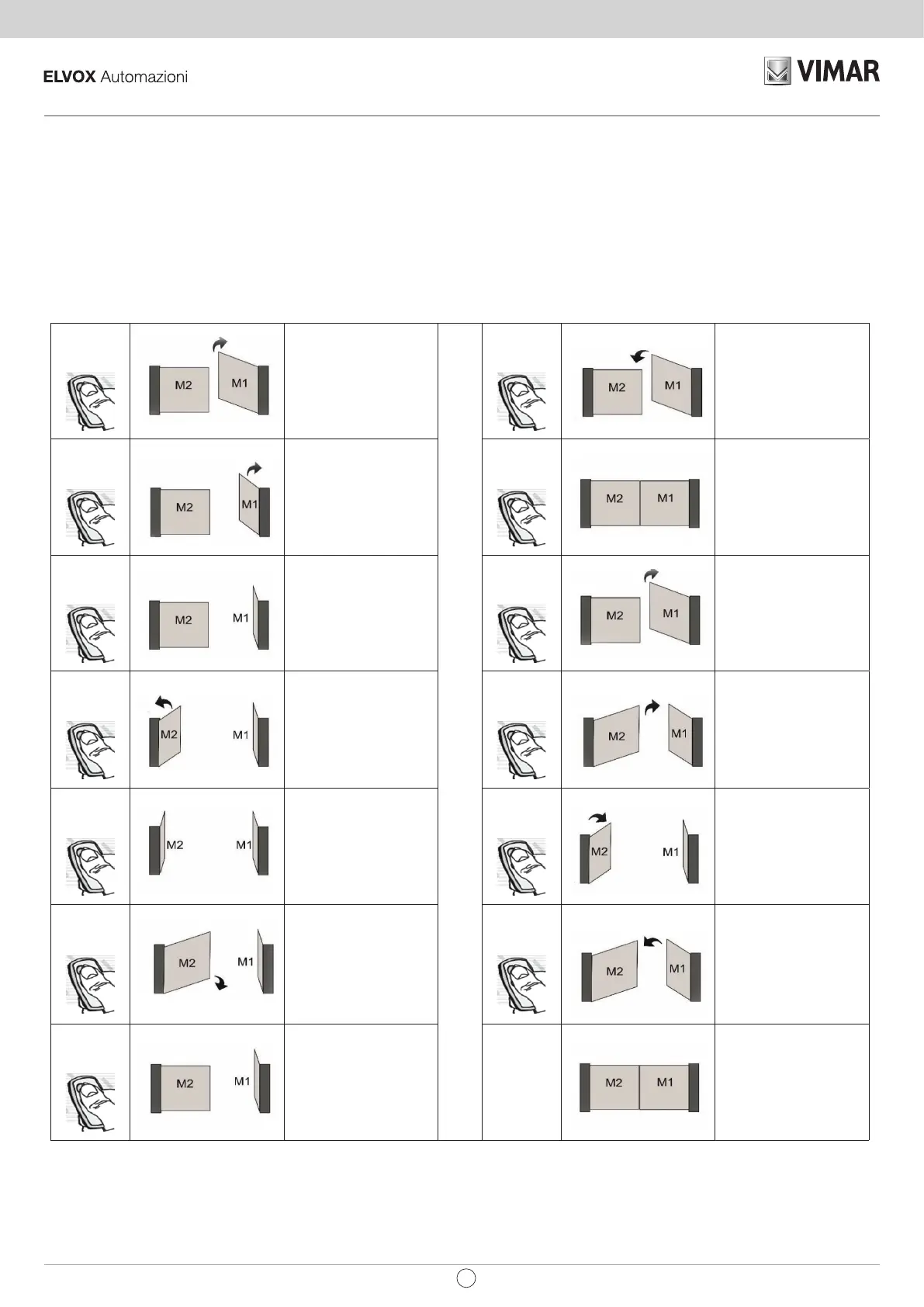

5. Ακολουθήστε τις φάσεις προγραμματισμού που φαίνονται στην εικόνα.
6. Ο προγραμματισμός τερματίζεται όταν η λυχνία led DL7 σταματά να αναβοσβήνει.
ΠΡΟΣΟΧΗ: Μετά την επαναφορά ή την τροφοδοσία της πλακέτας, ο χρόνος της διαδρομής της πρώτης κίνησης κλεισίματος αυξάνεται κατά περίπου 5
δευτερόλεπτα για να είναι δυνατή η ολοκλήρωση της κίνησης σε κάθε περίπτωση.
1η
ΕΝΑΡΞΗ
Η πρώτη εντολή ΕΝΑΡΞΗ
προκαλεί την έναρξη
της απομνημόνευσης
μετακινώντας τον ΚΙΝΗΤΗΡΑ
1 στη φάση ανοίγματος
(Προσοχή! ξεκινήστε με την
καγκελόπορτα κλειστή)
8η
ΕΝΑΡΞΗ
ΖΩΝΗ ΕΠΙΒΡ. ΚΛΕΙΣ. M1
Η όγδοη εντολή ΕΝΑΡΞΗ
καθορίζει το σημείο
έναρξης της επιβράδυνσης
κλεισίματος του ΚΙΝΗΤΗΡΑ 1
2η
ΕΝΑΡΞΗ
ΖΩΝΗ ΕΠΙΒΡ. ΑΝΟΙΓ. M1
Η δεύτερη εντολή ΕΝΑΡΞΗ
καθορίζει το σημείο
έναρξης της επιβράδυνσης
ανοίγματος του ΚΙΝΗΤΗΡΑ 1
9η
ΕΝΑΡΞΗ
Η ένατη εντολή ΕΝΑΡΞΗ
καθορίζει το τέλος της
διαδρομής του ΚΙΝΗΤΗΡΑ 1
και πρέπει να πατηθεί όταν
το φύλλο 1 φτάσει στο στοπ
3η
ΕΝΑΡΞΗ
Η τρίτη εντολή ΕΝΑΡΞΗ
καθορίζει το τέλος της
διαδρομής του ΚΙΝΗΤΗΡΑ 1
και πρέπει να πατηθεί όταν
το φύλλο 1 φτάσει στο στοπ
10η
ΕΝΑΡΞΗ
Η δέκατη εντολή ΕΝΑΡΞΗ
προκαλεί την έναρξη της
απομνημόνευσης της
καθυστέρησης του φύλλου
μετακινώντας τον ΚΙΝΗΤΗΡΑ
1 στο άνοιγμα
4η
ΕΝΑΡΞΗ
ΖΩΝΗ ΕΠΙΒΡ. ΑΝΟΙΓ. M2
Η τέταρτη εντολή ΕΝΑΡΞΗ
καθορίζει το σημείο
έναρξης της επιβράδυνσης
ανοίγματος του ΚΙΝΗΤΗΡΑ 2
11η
ΕΝΑΡΞΗ
ΚΑΘΥΣΤΕΡΗΣΗ ΦΥΛΛΟΥ M2
ΣΤΟ ΑΝΟΙΓΜΑ
Η ενδέκατη εντολή ΕΝΑΡΞΗ
θέτει σε κίνηση τον ΚΙΝΗΤΡΑ
2 μετά την επιθυμητή
καθυστέρηση του φύλλου
στο άνοιγμα
5η
ΕΝΑΡΞΗ
Η πέμπτη εντολή ΕΝΑΡΞΗ
καθορίζει το τέλος της
διαδρομής του ΚΙΝΗΤΗΡΑ 2
και πρέπει να πατηθεί όταν
το φύλλο 2 φτάσει στο στοπ
12η
ΕΝΑΡΞΗ
Η δωδέκατη εντολή
ΕΝΑΡΞΗ θέτει σε κίνηση
τον ΚΙΝΗΤΡΑ 2 για να
γίνει απομνημόνευση της
καθυστέρησης του φύλλου
στο κλείσιμο
6η
ΕΝΑΡΞΗ
ΖΩΝΗ ΕΠΙΒΡ. ΚΛΕΙΣ. M2
Η έκτη εντολή ΕΝΑΡΞΗ
καθορίζει το σημείο
έναρξης της επιβράδυνσης
κλεισίματος του ΚΙΝΗΤΗΡΑ 2
13η
ΕΝΑΡΞΗ
ΚΑΘΥΣΤΕΡΗΣΗ ΦΥΛΛΟΥ M1
ΣΤΟ ΚΛΕΙΣΙΜΟ
Η δέκατη τρίτη εντολή
ΕΝΑΡΞΗ θέτει σε κίνηση
τον ΚΙΝΗΤΡΑ 1 μετά την
επιθυμητή καθυστέρηση του
φύλλου στο άνοιγμα
7η
ΕΝΑΡΞΗ
Η έβδομη εντολή ΕΝΑΡΞΗ
καθορίζει το τέλος της
διαδρομής του ΚΙΝΗΤΗΡΑ 2
και πρέπει να πατηθεί όταν
το φύλλο 2 φτάσει στο στοπ
Γα να ολοκληρωθεί
ο προγραμματισμός,
περιμένετε να κλείσει
πλήρως η καγκελόπορτα ή
να σβήσει η λυχνία LED DL7
