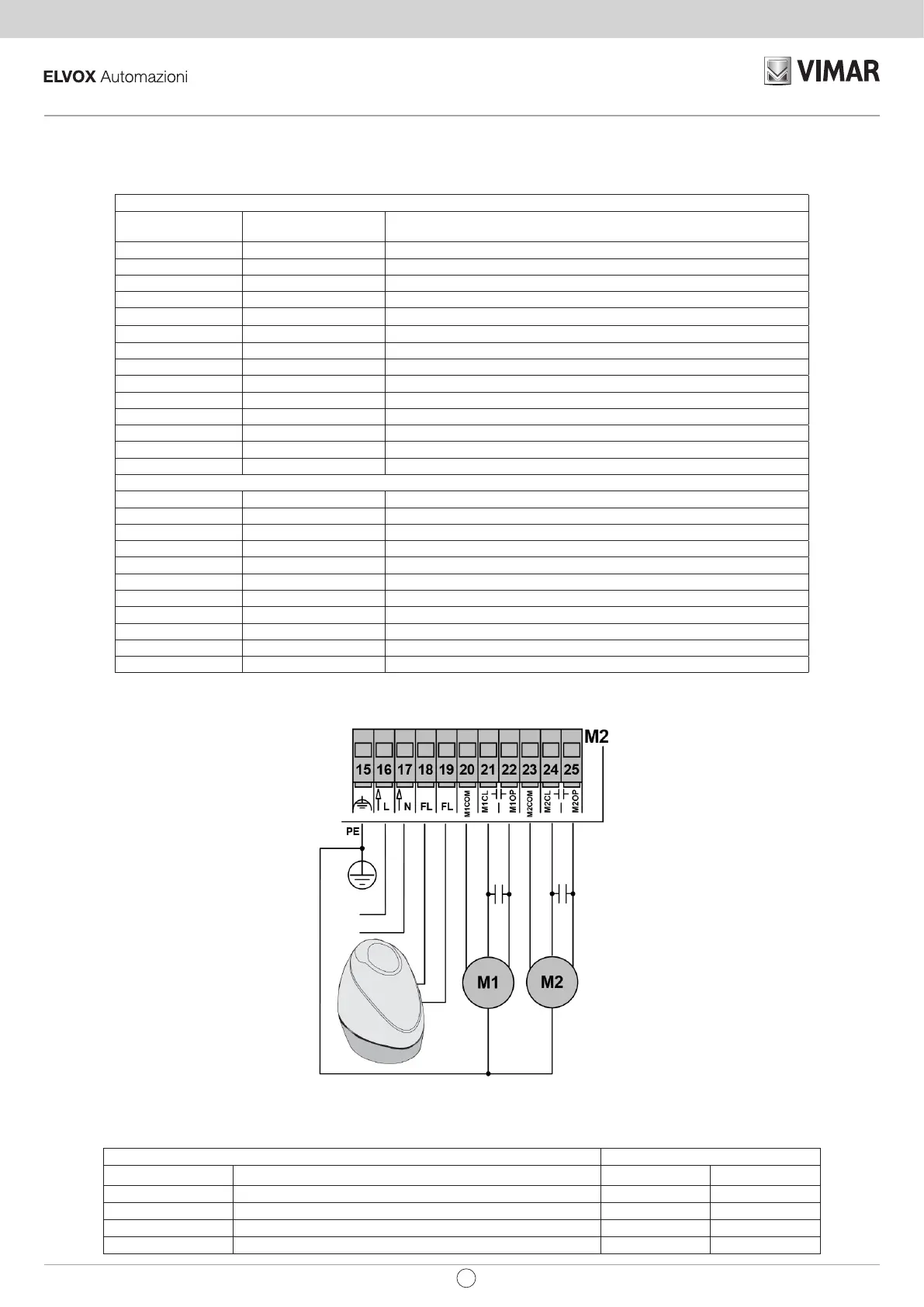

5. Ηλεκτρικέςκαλωδιώσεις.
Περιγραφήεπαφώνκλέμας.
ΚλέμαM1
Αριθμόςεπαφής
κλέμας
Ένδειξηπλακέτας Περιγραφή
1 SEQ Μπουτόν (N.O.) ανοίγματος/κλεισίματος (διαδοχική λειτουργία ή έναρξη)
2 STOP Μπουτόν (N.C.) διακοπής (stop)
3 PED Μπουτόν (N.O.) ανοίγματος για διέλευση πεζών
4 SCL Είσοδος (N.C.) ασφαλειών στο κλείσιμο (εκ νέου άνοιγμα)
5 SOP Είσοδος (N.C.) ασφαλειών στο άνοιγμα και στο κλείσιμο (στιγμιαίο stop)
6 COM Κοινή επαφή εισόδων και φωτός λυχνίας (αρνητική)
7 +AS Θετικό τροφοδοσίας εξαρτημάτων 24 Vdc
8 -AS Αρνητικό τροφοδοσίας εξαρτημάτων 24 Vdc
9 +WL Θετικό φωτός λυχνίας 24V 2W το μέγ.
10 COM Κοινή επαφή εισόδων και φωτός λυχνίας (αρνητική)
11 +LOCK Θετικό 12 Vdc (πιθανή ηλεκτρική κλειδαριά 12 Vac 15W το μέγ.)
12 -LOCK Αρνητικό 12 Vdc (πιθανή ηλεκτρική κλειδαριά 12 Vac 15W το μέγ.)
13 P.IN Προγραμματιζόμενη είσοδος (N.C.)
14 +P.OUT Προγραμματιζόμενη έξοδος στα 24 Vdc, θετικό
ΚλέμαM2
15 Είσοδος σύνδεσης στη γείωση
16 L Είσοδος γραμμής 230/120 V 50Hz (ΦΑΣΗ)
17 N Είσοδος γραμμής 230/120 V 50Hz (ΟΥΔΕΤΕΡΟ)
18 FL Φλας 230/120 V 50Hz 25W το μέγ. (ΟΥΔΕΤΕΡΟ)
19 FL Φλας 230/120 V 50Hz 25W το μέγ. (ΦΑΣΗ)
20 M1COM Κοινή έξοδος περιελίξεων κινητήρα 1
21 M1CL Έξοδος κατεύθυνσης κλεισίματος κινητήρα 1
22 M1OP Έξοδος κατεύθυνσης ανοίγματος κινητήρα 1
23 M2COM Κοινή έξοδος περιελίξεων κινητήρα 2
24 M2CL Έξοδος κατεύθυνσης κλεισίματος κινητήρα 2
25 M2OP Έξοδος κατεύθυνσης ανοίγματος κινητήρα 2
Καλωδίωσηγραμμήςτροφοδοσίας,φλαςκαιηλεκτρικώνκινητήρων.
ΚΛΕΙΣΙΜΟ
Συμπυκνωτής Συμπυκνωτής
ΓΕΙΩΣΗ
230/120 Vac
ΦΑΣΗ
ΟΥΔΕΤΕΡΟ
ΟΥΔΕΤΕΡΟ ΦΛΑΣ
ΦΑΣΗ ΦΛΑΣ
ΚΟΙΝΗ ΕΠΑΦΗ ΚΙΝΗΤΗΡΑ ΚΟΙΝΗ ΕΠΑΦΗ ΚΙΝΗΤΗΡΑ
ΚΛΕΙΣΙΜΟ
ΑΝΟΙΓΜΑ ΑΝΟΙΓΜΑ
Οι εικκινητές διαθέτουν ήδη ηλεκτρικό καλώδιο συνδεδεμένο στον κινητήρα. Αυτό το καλώδιο έχει μήκος 0,8 m και πρέπει επομένως να συνδεθεί σε
ειδικό κουτί διακλάδωσης τοποθετημένο στην κολόνα εάν η κεντρική μονάδα ελέγχου δεν είναι απευθείας προσβάσιμη.
Λειτουργίακαλωδίωνεκκινητή Επαφήκλέμαςστηνπλακέτα
Χρώμα Περιγραφή Κινητήρας1 Κινητήρας2
Κίτρινο-Πράσινο Σύνδεση γείωσης 15 PE 15 PE
Γκρι Κοινή επαφή 20 M1COM 23 M2COM
Καφέ Κίνηση 2 (Κίνηση κλεισίματος φύλλου, έκταση στελέχους) 21 M1CL 24 M2CL
Μαύρο Κίνηση 1 (Κίνηση ανοίγματος φύλλου, απόσυρση στελέχους) 22 M1OP 25 M2OP
